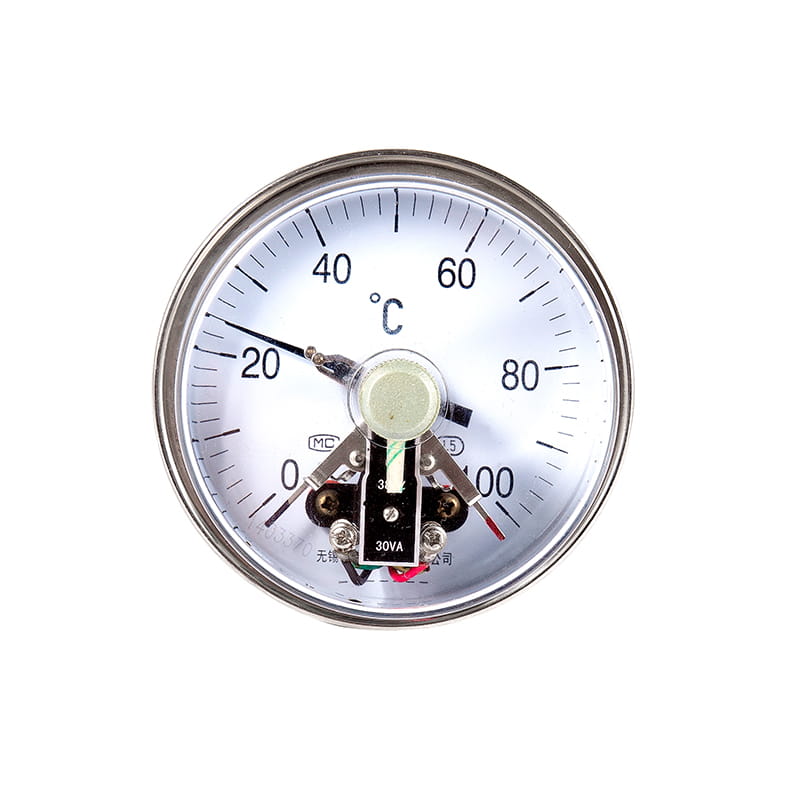

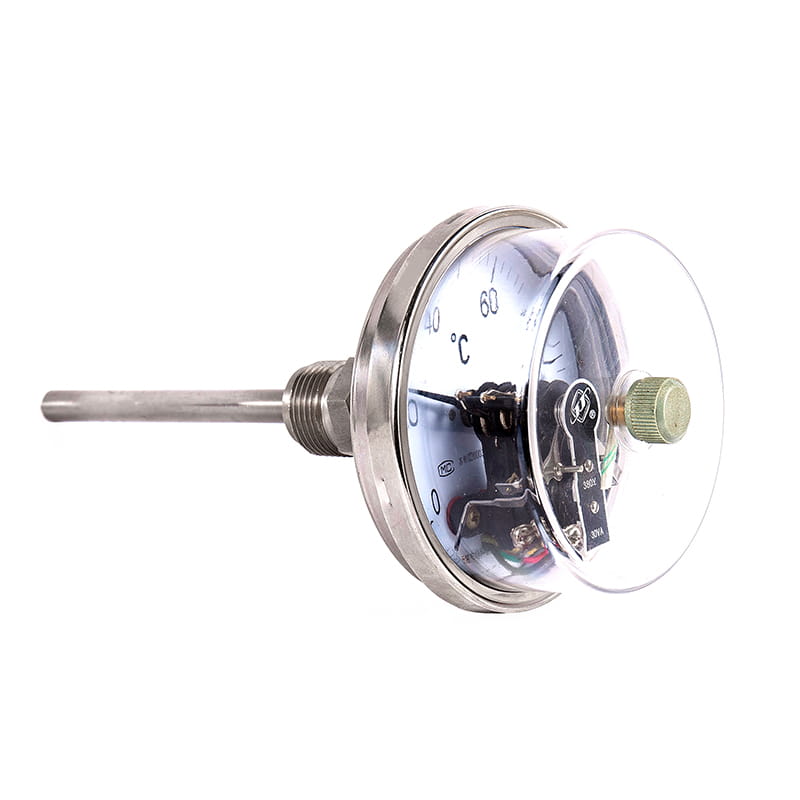

WSSXC -sarjan magneettinen avustettu sähköinen kosketus bimetalli lämpömittari

Malli

WSSXC-4

WSSXC-5

Nimellishalkaisija (mm-A.

Φ 100

Φ 150

Asennuslankot

M27 × 2

Suojaputken halkaisija ( mm -A

10

Suojaputki kestää painetta ( MPA -A

6.3

Tarkkuusluokka

1.5

Mittausalue ( ° C.-A -A

-60 ～ 0

0 ～ 50

0 ～ 100

0 ～ 150

Soluarvo ( ° C.-A )

1

1

2

2

Mittausalue ( ° C.) )

0 ～ 200

0 ～ 300

0 ～ 400

0 ～ 500

Soluarvo ( ° C.) )

5

5

10

10

Lisäyspituus (mm).

L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000

Aikavakio

≤ 40 -luvun

Sähköparametrit

WSSXC-3

Yhteyskapasiteetti: 30VA ; Suurin jännite: 220 V AC

WSSXC-4

WSSXC-5

Yhteyskapasiteetti: 30VA ;

Suurin jännite: 380 V AC; 220 V DC

Terminaalilohkot

Johdotus

1

2

3

4

Yläraja

Alaraja

Tulos on yleinen

maadoitus

Pääsynsuojaus

IP55

Valvoa standardia

JB/T 8803

HUOMAUTUS: Liitoslanka voidaan valmistaa putkilangoiksi G1/2 - G3/4 ja niin edelleen käyttäjän vaatimusten mukaan.

Aksiaalinen kiinnitys ( 01-A

Säteittäinen kiinnitys ( 11 -A

120 ⁰ Asennus( 21 )

Gimbal -kiinnitys ( 81 )
