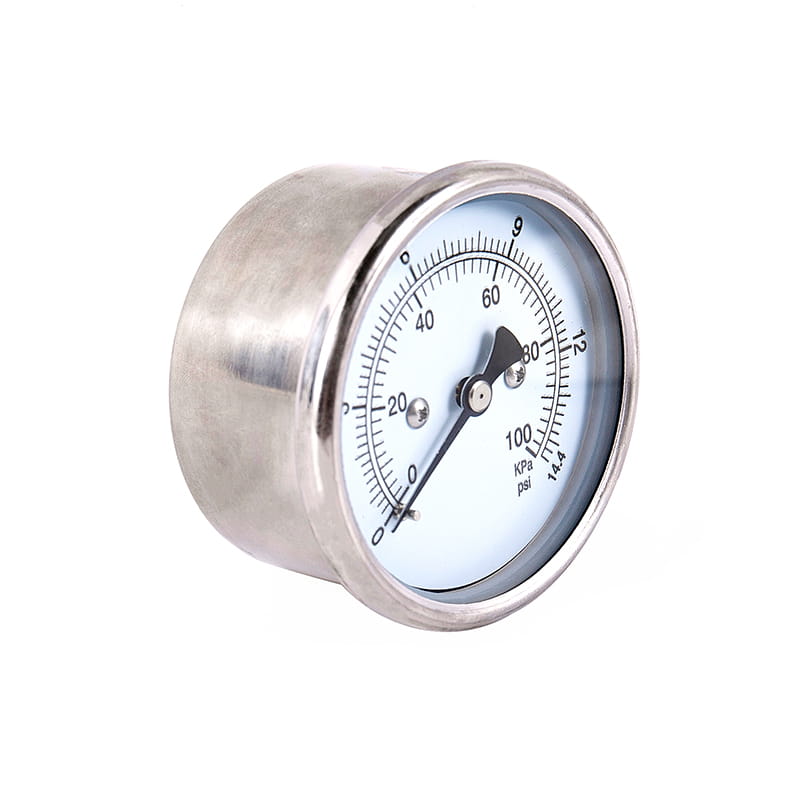

◆ Malli ： Ye60 Ye100 Ye150
◆ Käyttö: Kalvolaatikon painemittari kutsutaan myös mikropainemittariksi. Se soveltuu kaasujen tai höyryjen alhaisen mikropaineen mittaamiseen ilman räjähdysvaaraa, kiistämistä, ei-kondensaatiota ja ei-korroosista vaikutusta kuparin ja kupariseoksen kanssa.
◆ Tekniset parametrit ：
| Mallinumero | Ye60 | Ye100 | Ye150 | |
| Nimellishalkaisija | Φ 60 | Φ 100 | Φ 150 | |
| Asennustyyppi | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| Liittimen lanka | M14 × 1.5 | M20 × 1.5 | ||
| Tarkkuusluokka | 1.6 ； 2.5 | |||
| Mittausalue （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Ympäristöolosuhteet | Lämpötila ： -25 ℃～ 55 ℃； Suhteellinen kosteus ： ≤ 80 ％ | |||
| Värähtelyluokitus | V · H · 2 | |||
| Membraanilaatikko | QSN4-0.3 | |||
| Suojeluluokka | IP54 | |||
| Toteutusstandardit | JB/T 9274 | |||
| HUOMAUTUS: 1. yhteiset ketjut voidaan mukauttaa käyttäjän vaatimusten mukaisesti. | ||||
◆ Ulkoiset mitat:

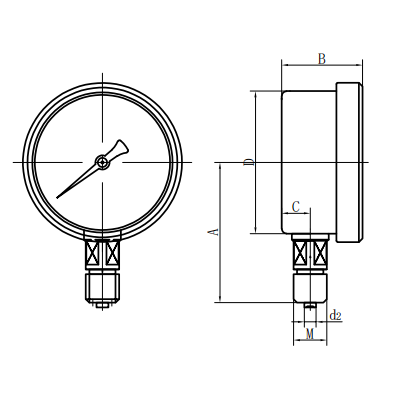

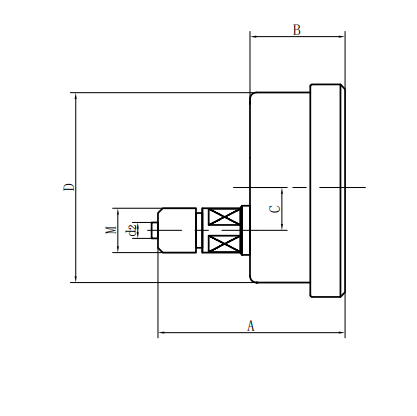

| Radiaalinen suora tyyppi (ⅰ) | Aksiaalinen eksentrinen suora tyyppi (ⅱ) |

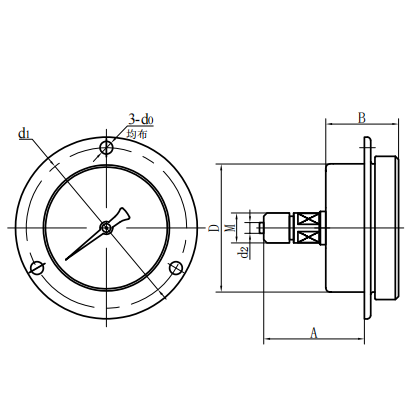

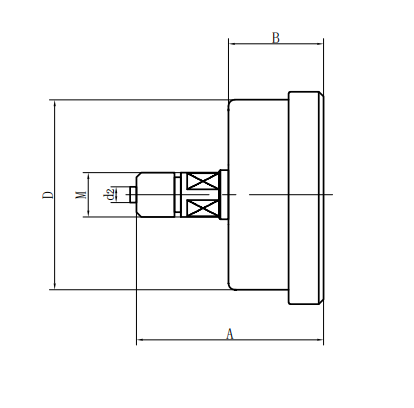

| Aksiaalinen samankeskinen suora tyyppi (III) | Aksiaalinen epäkeskoinen inserttityyppi (IV) |

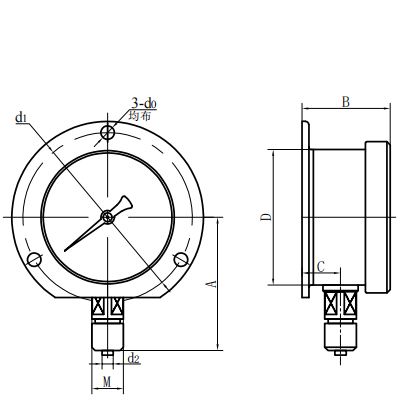

| Aksiaalinen samankeskinen insertiotyyppi (v) | Radiaalinen kupera tyyppi (vi) |
| Mallinumero | Yleiset mitat （ mm ） | ||||||
| Eräs | B - | C | D -d | E | D2 | M | |
| Ye60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 × 1 |
| Ye60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 × 1 |
| | | | | | | | |
| Ye100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Ye100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Ye150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Ye150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
