Miten valita materiaali paine-eromittariin?

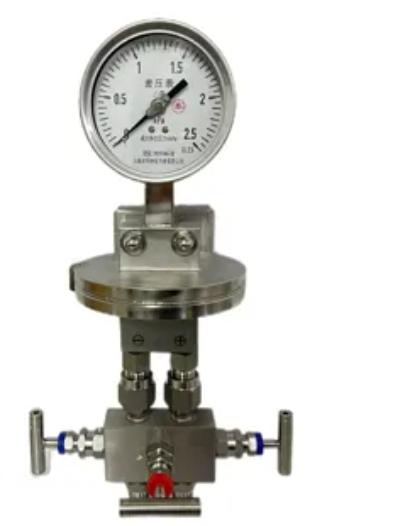

Differentiaalinen painemittari

Tasauspyörästö painemittari on instrumentti, jota käytetään kahden pisteen välisen paine-eron mittaamiseen. Siinä on kaksi paineliitäntää (H korkeapainepää, L matalapainepää).Ja seuranta (suodattimet, siistit huoneet), mittaus (virtaus, taso), ohjaus (teolliset prosessit).Se on tärkeä väline järjestelmän turvallisen, tehokkaan ja vakaan toiminnan varmistamiseksi sekä ennaltaehkäisevän huollon saavuttamiseksi.

I, Miten tunnistaa paine-eromittarin malli?
Paine-eromittarin malli koostuu yleensä "sarjakoodialueen tarkkuuden asennusmenetelmän erikoistoiminnoista". Eri valmistajilla on hieman erilaiset nimeämissäännöt, mutta ydinparametrit ovat samat. Näiden kohtien ymmärtäminen riittää:
·Asetuskoodi: Edustaa instrumentin perustyyppiä. Esimerkiksi YXC-sarja on magneettiavusteinen pistesähkökoskettimen paine-eromittari (hälytystoiminnolla), CYW-sarja on mikrodifferentiaalipainemittari (sopii matalapaineskenaarioihin) ja DP-sarja on yleinen teollinen paine-eromittari.
·Range: Määritä mittausalue suoraan. Yksiköt ovat enimmäkseen KPa, MPa tai mbar. Valinnan olisi perustuttava todelliseen paine-erovaatimukseen.
·Tarkausaste: Yleiset arvosanat ovat 0,5, 1,0 ja 1,6. Mitä pienempi luku on, sitä suurempi on tarkkuus (0,5-luokka osoittaa, että virhe ei ylitä 0,5% alueesta). Tarkkaa mittausta ja ohjausta varten tulisi valita korkeammat arvosanat; tavalliseen seurantaan 1,0-luokka riittää.

II, Paine-eromittarin rakenteen purkaminen: 3 ydinkomponenttia määrittää suorituskyvyn.
Paine-eromittarin rakenne ei ole monimutkainen. Ydin koostuu kolmesta osasta: "anturielementin siirtomekanismin ilmaisinlaite". Jokainen osa vaikuttaa suoraan mittausvakauteen.
·Sensing-elementti: Paine-eron "anturi", joka vastaa paine-erosignaalien muuntamisesta mekaaniseksi siirtymäksi. Yleisiä tyyppejä ovat kalvotyyppi (sopii matalapaine- ja syövyttäviin ympäristöihin), palketyyppi (suuremmalla mittausalueella ja hyvällä iskunkestävyydellä) ja mäntätyyppi (erityisesti korkean paine-eron mittauksiin).
·Kuljetusmekanismi: Signaalin "muunnin", joka lähettää anturielementin siirtymän osoittimeen. Tasavirtaa varten se on vipuvaihteen voimansiirto. Laadukkaat paine-eromittarit käyttävät ruosteenkestäviä vaihteita kulumisen vähentämiseksi ja käyttöiän pidentämiseksi.
·Indikointilaite: Tuloksen "näyttöikkuna", mukaan lukien kellotaulu, osoitin ja lasipaneeli. Kellotaulu on merkittävä kantamalla ja valmistumisarvolla, ja lasipaneeli on enimmäkseen karkaistua lasia (iskunkestävää) tai pleksilasia (kevyt).

III, Miten valita materiaali? (Valitse se paremman kestävyyden tarpeiden mukaan.)
Materiaalin valinta paine-eromittariin riippuu pääasiassa "kosketusväliaineesta" ja "sovellettavasta ympäristöstä". Avainosien suositeltu materiaali on seuraava:
·Kyljemateriaali: Valitse normaaleissa ympäristöissä kylmävalssattu teräs (taloudellinen vaihtoehto); kosteissa/ulkoympäristöissä valitse 304 ruostumatonta terästä (korroosionesto); syövyttäviä ympäristöjä varten valitse 316 L ruostumatonta terästä tai polytetrafluorieteenia (happojen ja alkalien kestävä).
·Materiaali anturielementti: Kaasujen/puhtaiden nesteiden mittaamiseen valitaan nitriilikumi (jolla on hyvä elastisuus); öljyjen/orgaanisten liuottimien mittaamiseen valitaan fluorikumi (öljynkestävä); voimakkaiden syövyttävien väliaineiden (kuten happo- ja alkaliliuosten) mittaamiseen valitaan polytetrafluorieteeni.
·Yhteinen materiaali: Riittää, että anturielementin materiaali sovitetaan yhteen materiaalin yhteensopimattomuuden aiheuttaman vuodon tai korroosion välttämiseksi. Yleisesti käytettyjä materiaaleja ovat 304 ruostumatonta terästä ja messinkiä (tarvitaan vahvistus, että väliaine ei aiheuta korroosiota).

IV, Kolme ydinperiaatetta paine-eromittarin valitsemiseksi
·Alkuvaatimukset: Määrittele selkeästi mittausalue, tarkkuusvaatimukset ja keskipitkän ominaisuudet, jotta vältetään "liian paljon laitteiden käyttö pieneen tehtävään" tai "riittämätön mittausalue".
·Nyt tarkastellaan ympäristöä: Määritä kotelon ja ydinkomponenttien materiaalit lämpötilan, kosteuden ja syövyttävyyden kaltaisten tekijöiden perusteella.
·Luottamuksen laatu: Priorisoi pätevien valmistajien valinta. Kiinnitä erityistä huomiota voimansiirtomekanismin sujuvuuteen ja nivelten tiivistystehoon huoltohäiriöiden vähentämiseksi tulevaisuudessa.

Yhteenveto:
Painemittarien valinta voi tuntua monimutkaiselta, mutta noudattamalla logiikkaa "katso mallin parametreja, tutki rakenteen ydin ja harkitse materiaalin ympäristöä", sopiva laitteisto löytyy helposti. Jos sinulla on tietyssä skenaariossa jotain erityisiä kysymyksiä valikoimasta, ole hyvä ja voit vapaasti jättää viestin taustaohjelmaan!
