Lähettimen valitseminen？

（Mallin, rakenteen ja materiaalin selitys.）

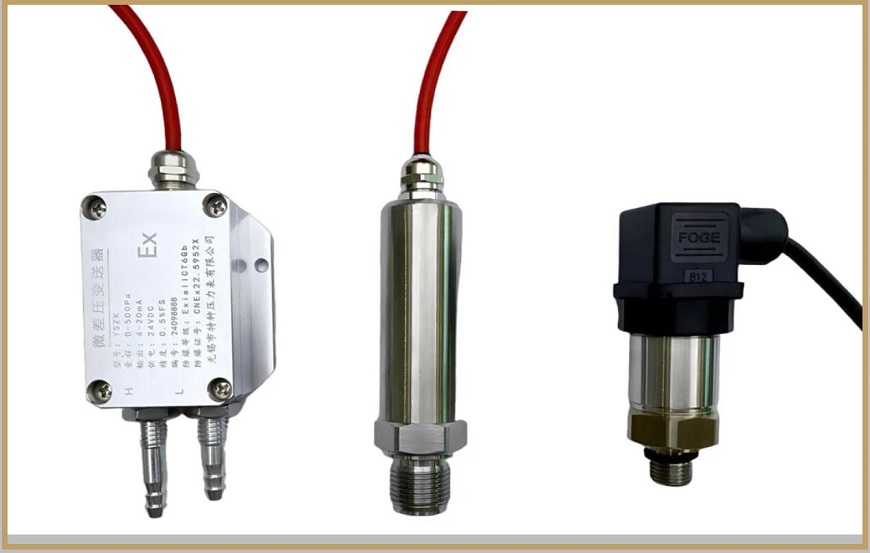

Kompakti paine -lähetin (Englanniksi: Compact Paine -lähetin) on miniatyroitu laite, joka muuntaa mitatun painesignaalin (kuten kaasu tai nestemäinen paine) standardisoituihin sähkösignaaleihin (kuten 4-20 mA, 0-5 V jne.) Hyödyntämisen, näytön tai hallinnan helpottamiseksi. Sen ominaisuuksia ovat pieni koko, kevyt, kätevä asennus ja soveltuvuus sovelluksiin, joissa on rajoitettu tila (kuten kompakti laitteiden, kannettavien instrumenttien tai mikroteollisuusjärjestelmien sisällä).

1. Avain mallin määrittämiseen on parametrit.
Kompaktien paineen lähettimien mallinumerot ovat yleensä kirjaimien ja numeroiden yhdistelmä. Koodaussäännöt vaihtelevat hiukan eri valmistajien keskuudessa, mutta ydinparametrit ovat yleensä samat. Tarkastelemalla näitä pisteitä voit vastata nopeasti vaatimuksia:
· YSZC: edustaa tuotesarjaa, mikä osoittaa, että se kuuluu tiettyyn kompaktiin paineen lähettimiin. Se voi olla valmistajan asettama koodi, kirjain tai sisäinen numerointisääntö, tai se voisi edustaa, että sillä on joitain yleisiä ominaisuuksia.
· Painealue: merkitty suoraan numeroilla. Yleisiä yksiköitä ovat MPA, KPA ja baari. Esimerkiksi 0-1 MPa osoittaa, että mittausalue on 0-1 megapascal.
· Lähtösignaali: Teollisuudessa yleisesti käytetään "4-20 mA" (analoginen signaali) ja RS485 (digitaalinen signaali, usein pariksi Modbus-protokollan kanssa). Malli voi osoittaa sen nimellä "420" tai "RS485".
· Tarkkuusluokka: Se on merkitty numeroilla tai kirjaimilla. Esimerkiksi "0,25" edustaa tarkkuutta 0,25 luokkaa ja "0,5" on 0,5 -aste. Mitä suurempi tarkkuus, sitä pienempi mittausvirhe.

2 ， Kolme ydinkomponenttia määrittävät suorituskyvyn.
Kompaktipainelähettimen koko on pieni, mutta siinä on kompakti rakenne ja täydelliset toiminnot. Se koostuu pääasiassa kolmesta ydinosasta:
· Paineen anturielementti (ytimen anturiyksikkö): Suorassa kosketuksessa mitatun väliaineen kanssa se muuntaa painosignaalit pieniksi sähkösignaaleiksi. Valtavirran tyyppeihin kuuluvat "diffundoitu piidianturi" (korkea tarkkuus, nopea vaste, soveltuva tavanomaisten teollisuusskenaarioihin) ja "keraaminen anturi" (korroosion kestävyys, pilaantumisenesto, joka sopii ankariin väliaineisiin, kuten hapoihin ja alkaliin).
· Signaalinkäsittelymoduuli: vastaanottaa pienet signaalit paineen anturielementistä ja muuntaa ne monistamisen, suodattamisen ja linearisoinnin prosessoinnin avulla vakiolähtösignaaleiksi (kuten 4-20 mA). Tämä osa määrittelee lähettimen vakauden ja interferenssin vastaisen kyvyn.
· Tapaus ja rajapinta: Kuori toimii suoja- ja tiivistekomponenttina, kun taas rajapintaa käytetään testattujen putkilinjan/laitteiden kytkemiseen. Yleisiä suojaustasoja ovat IP65 (pöly- ja roisketenkestävä) ja IP67 (pölynpitävä ja vedenpitävä upotus). Yhteystyypit sisältävät M20*1,5 -lanka (vakio), G1/4 -lanka (keisarillinen) jne.

3, materiaali määrittelee mittauksen lopputuloksen.
Paineen tunnistuskalvo: Suorassa kosketuksessa väliaineen kanssa se on avaintekijä materiaalin valinnassa.
· 316L ruostumatonta terästä: Korroosionkestävä, korkealla lujuudella, sopii useimmille skenaarioille, kuten vesi, öljy ja yhteiset kaasut, ja tarjoaa hyvää vastinetta rahalle.
· Seos C: Resistentti voimakkaille syövyttäville aineille (kuten suolahappo ja rikkihappo), sopivat ankariin ympäristöihin teollisuudenaloilla, kuten kemikaalilla ja metallurgialla.
· Tantal -arkki: resistentti vahvoille hapoille (erityisesti hydrofluorivetyhappo), jolla on korkeat kustannukset, ja sitä käytetään vain erityisissä olosuhteissa.
· Keramiikka: Hapon ja emäksen kestävyys ilman staattista sähköä, joka sopii hygieniatason sovelluksiin, kuten elintarvikkeisiin ja lääketieteisiin (välttäen metallin saastumista).
Tapausmateriaali
Enimmäkseen valmistettu muotin alumiiniseoksesta (pintajauhepäällysteellä, kevyellä, alhaisella kustannuksella) tai ruostumattomasta teräksestä (korroosion kestävä, korkea lämpötila, sopiva ulko- ja kosteisiin ympäristöihin).

Tiivistysmateriaali
Yleisesti käytettyjä materiaaleja ovat nitriilikumit (öljykestävä, joka sopii normaalille lämpötilaan), fluorikumit (kestävä sekä korkeille että matalille lämpötiloille, kestävä voimakkaalle korroosiolle, sopii äärimmäisiin olosuhteisiin) ja silikonikumi (elintarvikeaste, sopiva hygieniaskenaarioihin).

4, Kuinka valita oikea lähetin: 3 avainvinkkejä
· Keskity ensin Mediumiin: syövyttäville väliaineille rajoitetut vaihtoehdot sisältävät Hastelloy -seokset, keraamiset kalvot ja saniteettisovelluksiin, keramiikkaan ja silikonikumitiivisteisiin.
· Keskity työolosuhteisiin toiseksi: Valitetaan korkean lämpötilan ympäristöissä ruostumattomasta teräksestä valmistettua koteloa ja fluorin kumitiivistettä. Rajoitetuissa tiloissa varmistetaan lähettimen pituus (yleensä ≤ 100 mm).
· Tarkastellaan lopuksi vaatimuksia ： Tarkkuusvaatimus on 0,25-luokan diffuusio-pii-anturille. Lisäksi tarvitaan etäviestintää ja RS485 -lähtö tulisi valita.

Yhteenveto:
Vaikka kompakti painelähetin on kooltaan pieni, oikean mallin, rakenteen ja materiaalin valitseminen on välttämätöntä sen merkittävän roolin varmistamiseksi teollisuusmittauksissa. Jos sinulla on erityisiä epäilyksiä valinnasta työolojen perusteella, jätä kommentti keskustelualueelle lisäkeskusteluun!
