Onko sinulla selkeä käsitys bimetal -sähkökoskettimien lämpömittareista?

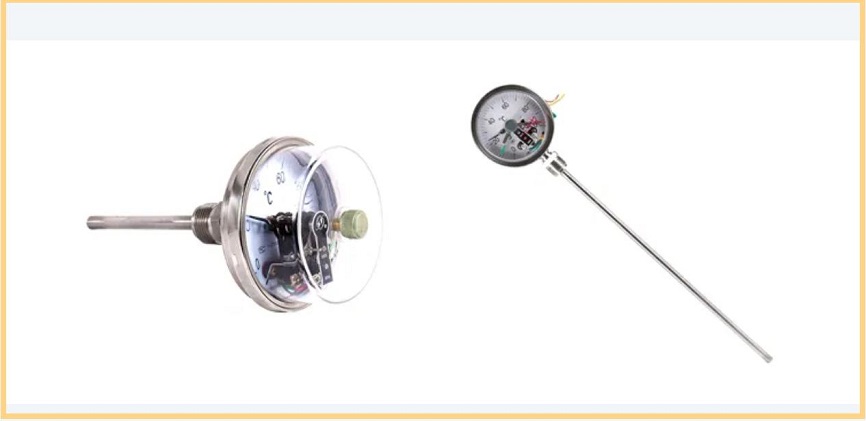

Bimetal Sähkö kosketus -lämpömittarit

Se bimetallinen sähköinen kosketuslämpömittari on teollisuuslaite, joka yhdistää lämpötilan mittaus- ja automaattiset ohjaustoiminnot. Suurin ero IT: n ja tavallisen lämpömittarin välillä on, että lämpötilan osoittamisen lisäksi se voi myös hallita piiriä automaattisesti.

1. Kuinka lukea mallinumero? Avainparametrit ovat kaikki koodissa.
Se model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Etuliite (WSSX): Osoittaa selvästi, että tuotetyyppi on bimetallinen sähköinen kosketuslämpömittari.

· Ensimmäinen numero (4): edustaa asennusmenetelmää. 1 - Radiaalinen tyyppi (valintakiekko on kohtisuorassa asetustangon suhteen), 2 - aksiaalityyppi (valitsin on yhdensuuntainen lisäystangon kanssa), 3 - universaalityyppi (valitsin voi pyörittää 360 °), 4 - Laipan asennustyyppi, 5 - Kierretty asennustyyppi.

· Toinen numero (1): Osoittaa valitsimen halkaisijan. Vaihtoehdot ovat 1-60 mm, 2-100 mm, 3-150 mm, 4-200 mm. Mitä suurempi halkaisija, sitä selkeämpi lukeminen tekee siitä sopivan pitkän matkan havaintoon.

· Kolmas numero (1): Osoittaa tarkkuustason. 1 - 1,0 taso, 2 - 1,5 taso. Mitä alhaisempi tarkkuustaso, sitä pienempi mittausvirhe (esimerkiksi 1,0 -taso tarkoittaa, että virhe on enintään ± 1% alueesta).

· Lisäkoodi: Esimerkiksi "P" osoittaa suojaputkella "M" osoittaa vedenpitävällä rakenteella. Valinta voidaan tehdä käyttöympäristön mukaan.

2, kolme ydinkomponenttia määrittävät suorituskyvyn.
Se core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Lämpömetrinen elementti (lämpötilan tunnistusydin): Se on valmistettu liikkumalla yhteen kaksi metallilevyä, joilla on erilaiset lämmön laajennuskertoimet (kuten messinki ja iridiumseos). Kun lämpötila muuttuu, bimetallilevy taipuu laajentumiseron vuoksi aiheuttaen osoittimen kiertämisen ja lämpötilan osoituksen saavuttamisen.

· Sähköinen kosketuslaite (avainkomponentti lämpötilan hallintaan): Se koostuu kiinteistä kontakteista ja siirrettävistä kosketuksista. Siirrettävät kontaktit liikkuvat osoittimen kanssa. Kun lämpötila saavuttaa esiasetetun arvon, nämä kaksi kosketusta tekevät kosketuksen/katkaisun, laukaisevat ulkoisen hälytyksen tai ohjauspiirin (kuten puhaltimen käynnistäminen, lämmittimen sulkeminen).

· Pää- ja kiinnityskomponentit: Se head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, materiaalin valinta: Se materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

Osa	Materiaali	Soveltuva kohtaus
Lämpötilan tunnistuselementti	Messinki, ruostumaton teräs (304/316)	Messinki sopii normaaliin lämpötilaan ja ei-korroosisiin ympäristöihin; 304/316 käytetään korkean lämpötilan ja syövyttävien väliaineiden (kuten happo- ja alkaliliuokset)
Suojaputki	304 ruostumatonta terästä, 316L ruostumattomasta teräksestä, titaaniseos	316L: llä on erinomainen vastustuskyky voimakkaille syövyttäville aineille, ja titaaniseokset ovat sopivia äärimmäisiin ympäristöihin, kuten merivettä ja klooripohjaiseen alkaliin.
Otsikon kansi	Rautakuori, ruostumattomasta teräksestä valmistettu kuori, muovikuori	Se iron shell is durable and the titanium alloy is suitable for extreme environments such as seawater and chlorine alkali.
Electric Contact	Hopea -seos, volframiseos	Hopeaseoksella on hyvä johtavuus ja se on kestävä kulumiselle. Volfram-seos sopii korkeataajuisiin on-off-sovelluksiin.

4,3 vaihetta valitaksesi oikea tuote

· Mittausalue: Valitse mitattavan lämpötila -alueen perusteella. On suositeltavaa, että todellinen mittaus laskee alueen 1/3 - 2/3 (esimerkiksi jos mittaus 0 - 100 ℃, valinta alue 0 - 150 ℃ antaisi tarkempia tuloksia).

· Harkitse ympäristöä: Valitse kostealle/syövyttävälle ympäristölle ruostumattomasta teräksestä valmistetulla valinnalla 316L: n suojaputkella; Värähtelyskenaarioiden osalta valitse mallit, joissa on iskunkestävä rakenne.

·Asennus: Putken lämpötilan mittaamiseksi käytä kierteitettyä tai laipan asennusta; Laitteiden lämpötilan mittaamiseksi valitse säteittäinen tai yleinen tyyppi.

Yhteenveto:
Vaikka bimetallisen sähköisen kosketuslämpömittarin rakenne ei ole monimutkainen, kohtuullinen mallien ja materiaalien valinta vaikuttaa suoraan mittauksen tarkkuuteen ja laitteiden turvallisuuteen. Toivomme, että tämä artikkeli voi auttaa sinua ymmärtämään ydintiedot nopeasti ja välttämään valintavirheitä. Oletko kohdannut ongelmia käytössäsi? Tervetuloa jättämään viestejä palauteosaan ~
