Katso yksityiskohdat Matalapainemittauksen alalla kapselin painemittarilla on merkittävä asema niiden suuren tarkkuuden ja vakauden vuoksi. Olipa kyseessä kaasuputkien, ilmanvaihtojärjestelmien tai kemiallisten reaktioastioiden matalapaineen valvonta, niiden läsnäolo näkyy kaikkialla. Tänään perehdytään yksityiskohtaisesti kapselin painemittarien mallimerkityksiin, rakenteelliseen koostumukseen ja materiaalivalikoimaan.

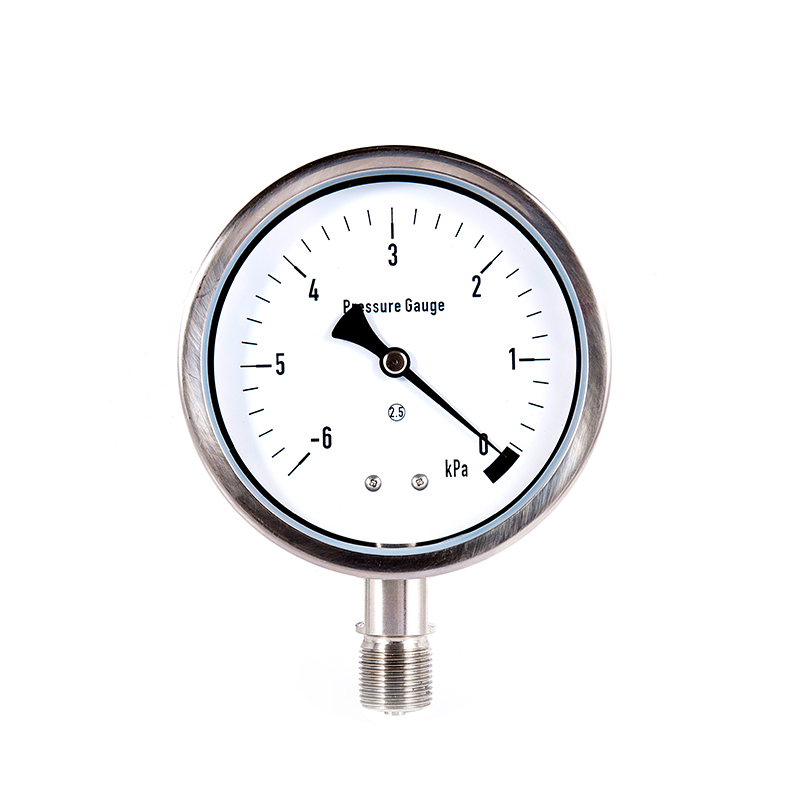

Kapselin painemittari: malli
Perusmalli: Alkaa kirjaimella "YE", jossa "Y" tarkoittaa painemittaria ja "E" viittaa nimenomaan kalvorakenteeseen (erillään "Y":stä tavallisissa jousiputkipainemittareissa).
Kellotaulun halkaisija: Perussarjanumeron välittömästi seuraava numero ilmaisee kellotaulun halkaisijan (yksikkö: mm). Esimerkiksi YE-100 tarkoittaa, että kellotaulun halkaisija on 100 mm, kun taas YE-150 on 150 mm. Mitä suurempi valitsin, sitä suurempi lukutarkkuus, joten se sopii skenaarioihin, jotka vaativat pitkän matkan havainnointia.
Erikoistoiminnon tunniste: Joissakin malleissa on lisäkirjaimia, jotka osoittavat erikoistoimintoja. Esimerkiksi "YE-100B":ssä "B" voi tarkoittaa ruostumatonta terästä, jossa on reunat; "YE-100Z":ssä "Z" tarkoittaa aksiaalista asennusta (oletus on radiaalinen asennus).
Esimerkiksi: "YE-100BZ" tarkoittaa "materiaali ruostumatonta terästä, kellotaulun halkaisija 100 mm, aksiaalisesti asennettu kapselin painemittari". Pelkästään mallinumeroa katsomalla voit nopeasti määrittää, vastaako se käyttövaatimuksiasi.
Kapselin painemittarin rakenteellinen jako
Vaikka kapselin painemittari ei ole kooltaan suuri, sen sisäinen rakenne on nerokkaasti suunniteltu ja kaikki komponentit toimivat yhdessä saavuttaakseen tarkan matalapaineen mittauksen.
Ytimen mittauselementti: Kapseli
Se muodostetaan hitsaamalla kahden metallikalvon reunat (yleensä kupariseoksesta tai ruostumattomasta teräksestä), jolloin muodostuu tiivis litteä pyöreä laatikko. Kun mitattu väliaine tulee kalvolaatikkoon, kalvo joutuu painevaikutuksen vuoksi elastisen muodonmuutoksen (laajenemisen tai supistumisen) läpi. Tämä on paineen mittauksen "voimanlähde".
Voimansiirtomekanismi: Vahvistaa pieniä siirtymiä
Kalvon muodonmuutos on erittäin pieni. Sitä on vahvistettava voimansiirtomekanismien, kuten kiertokankien ja hammaspyörien, kautta, ennen kuin se voi saada osoittimen pyörimään. Tämä prosessi on samanlainen kuin "vipuperiaate", joka muuttaa pienet paineen muutokset näkyväksi osoittimen siirtymäksi.
Merkkijärjestelmä: Näyttää painearvot visuaalisesti
Se sisältää osoittimet ja valitsimet. Mittayksiköt ovat enimmäkseen KPa (kilopascals) tai MPa (megapascals, käytetään yleisesti matalan kantaman sovelluksissa). Jotkut erikoismallit voivat myös osoittaa yksiköitä, kuten palkkia, mikä helpottaa lukemista eri skenaarioissa.
Shell ja liitännät
Ulkokuori suojaa sisäosia ja toimii myös pöly- ja kosteudenkestävänä; liittimillä yhdistetään mitattu putkisto, joka tuo keskipaineen kapseliin. Liitäntämääritysten, kuten (M20*1.5), on vastattava liukuhihnaa.
Materiaalin valinta ja käyttöskenaariot
Kalvopainemittarin materiaali vaikuttaa suoraan sen syövyttävyyteen, käyttöikään ja sovellettavaan ympäristöön. Sitä valittaessa on otettava huomioon mitattavan väliaineen ominaisuudet.

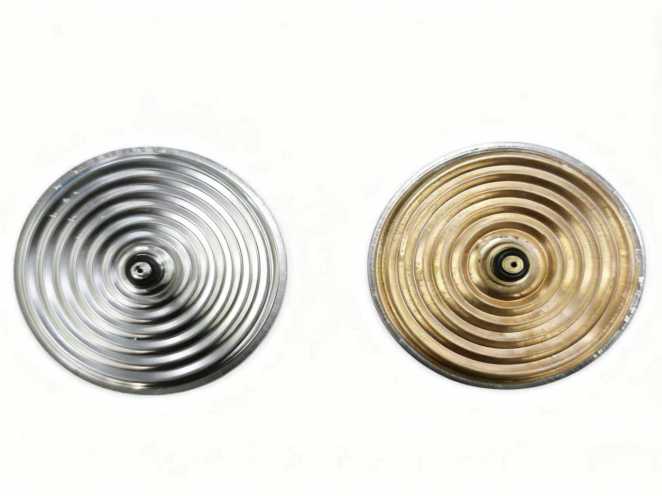

1. Kalvokotelon materiaali:
Kupariseos: Edullinen ja hyvä elastisuus, sopii syövyttämättömien kaasujen (kuten ilma, typpi) tai neutraalien nesteiden mittaamiseen.
Ruostumaton teräs: Sillä on vahva korroosionkestävyys ja sitä voidaan käyttää mittaamaan väliaineita, joissa on pieniä määriä syövyttäviä aineita (kuten lievästi happamia kaasuja, höyryä kosteissa ympäristöissä). Se on kestävämpi kemianteollisuudessa, rannikkoalueilla jne.
2. Kuoren materiaali:
Tavallinen hiiliteräs: Pintakäsitelty maalilla, edullinen, sopii kuiviin ja syöpymättömiin sisäympäristöihin.
Ruostumaton teräs: Korkeampi suojaustaso, kestää kosteutta, pölyä ja lieviä syövyttäviä kaasuja, sopii ulkokäyttöön tai ankariin ympäristöihin.
3. Tiivistemateriaali:
Liitoksen ja kotelon välinen tiivistys tehdään yleensä nitriilikumilla tai silikonikumilla. Nitriilikumilla on hyvä öljynkestävyys, kun taas silikonikumilla kestää paremmin korkeita lämpötiloja. Materiaalin valinta voidaan tehdä lämpötilan ja väliaineen ominaisuuksien perusteella.
Vaikka kapselipainemittareita käytetään pääasiassa "matalapainekentillä", ne ovat välttämättömiä sellaisilla aloilla kuin kaasuturvallisuus, ympäristön seuranta ja elintarvikejalostus. Jotta niiden arvosta saadaan mahdollisimman paljon irti oikeassa asennossa, on tarpeen ymmärtää niiden mallimerkityksiä, ymmärtää rakenteelliset periaatteet ja valita sopivat materiaalit. Seuraavan kerran ostaessasi voit katsoa tämän oppaan löytääksesi sopivan mallin helposti!
