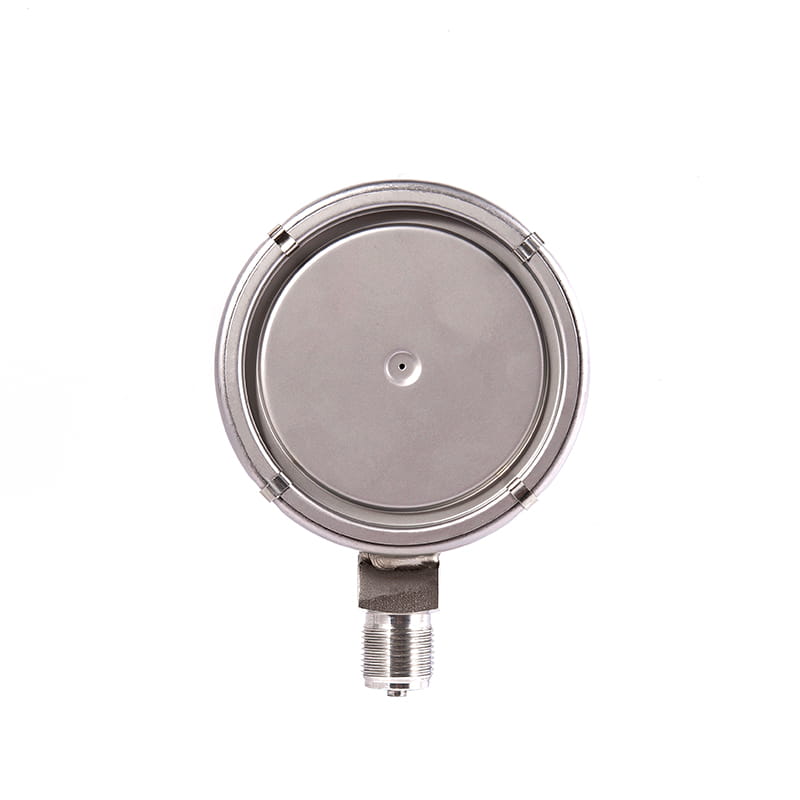

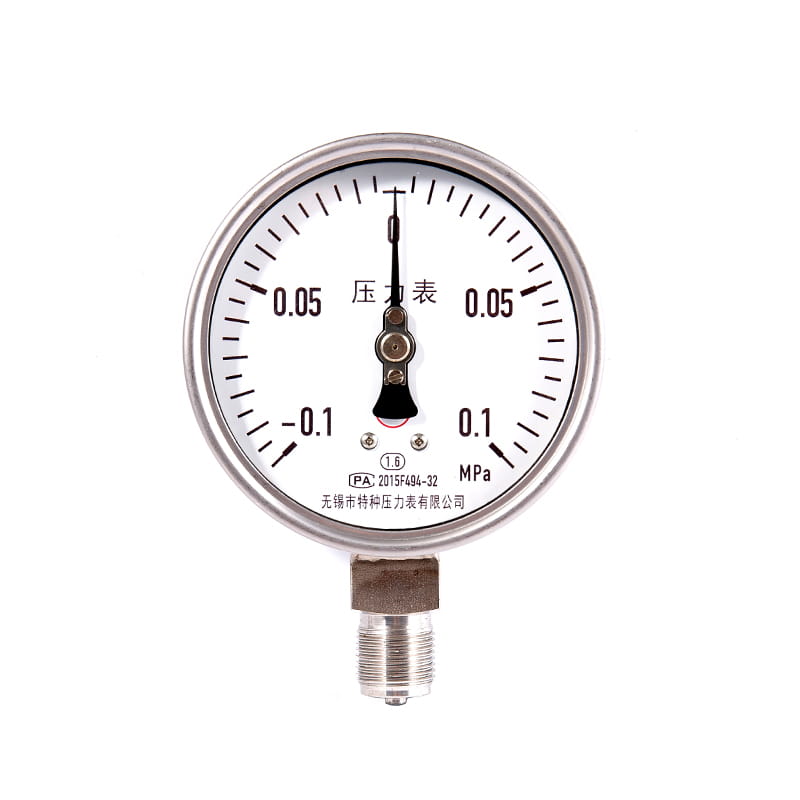

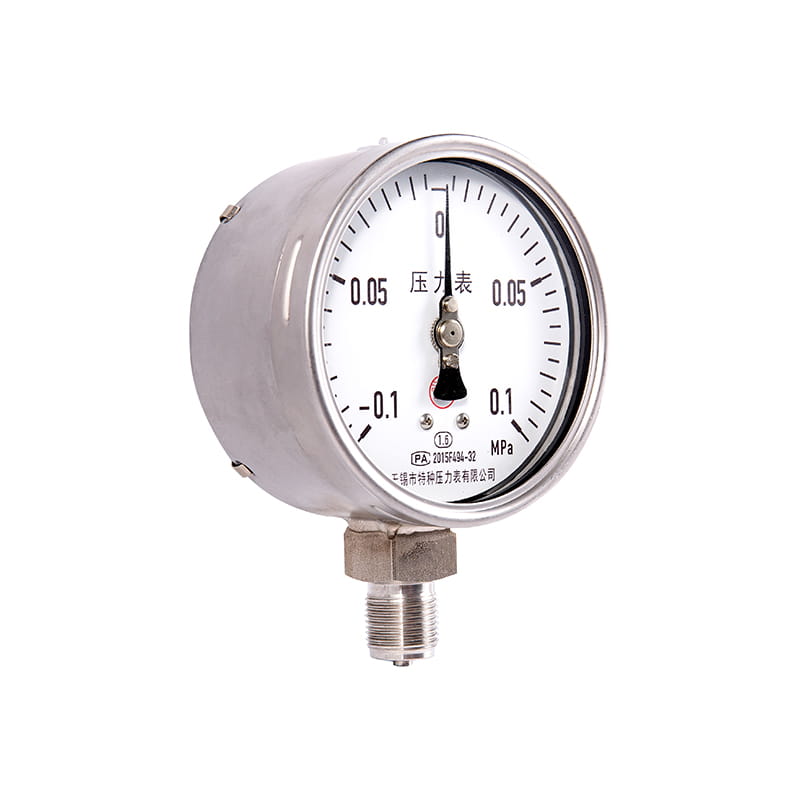

◆ Malli: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150
◆ Käyttö: Tämä mittarisarja on valmistettu ruostumattomasta teräksestä, sisäisen turvallisuuden osio ja paineen lievitysreiät yläreunassa vapauttaakseen liiallisen painetta kotelon sisällä, johtuen elastisten elementtien ylikuormituksesta tai väsymyksestä, joka suojaa operaattoreiden ja laitteiden ja laitteiden turvallisuutta, ja siellä on nestemäinen tulppa, joka voi olla sisäinen korvaava, joka on valmistettu kalalle. Nestemäiset turvallisuusmittarit ovat värähtelynkestäviä, estäen vaurioiden vaurioita värähtelyn vuoksi ja voitelua sisäiset komponentit kulun ja korroosion minimoimiseksi.
Näitä mittareita käytetään laajasti poraamiseen, jalostamiseen, kemikaaliin, elintarvikkeisiin, lääkkeisiin, meri-, offshore -öljyalustoihin ja muihin toimialoihin.
| mallinumero | YQ60 | YQ100 | YQ150 | |
| Nimellishalkaisija | Φ 60 | Φ 100 | Φ 150 | |
| Asennuslomake | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Liittimen lanka | M14 × 1.5 | M20 × 1.5 | ||
| Tarkkuusluokka | 2.5 | 1.6 | ||
| Mittausalue （ MPA ） | Vapaa ： -0.1 ～ 0 Paine tyhjiö ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Paine: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Ympäristöolosuhteet | lämpötila ： -40 ℃～ 70 ℃ | |||
| värähtelyluokitus | V · H · 3 | |||
| Borden -putkimateriaali | OCR18NI12MO2TI ； SUS316 ； SUS316L | |||
| Tapaus- ja liitinmateriaali | 1CR18NI9TI ； SUS304 | |||
| suojeluluokka | IP65 | |||
| Toteutusstandardit | GB/T1226 | |||
| HUOMAUTUS: 1. yhteiset ketjut voidaan mukauttaa käyttäjän vaatimusten mukaisesti. | ||||
◆ Ulkoiset mitat:

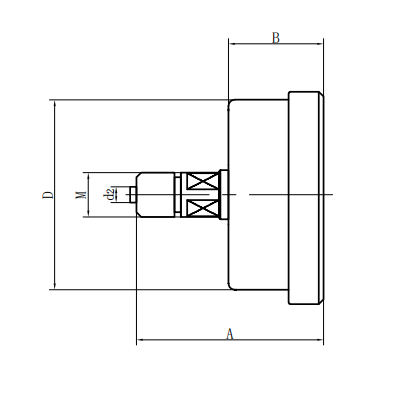

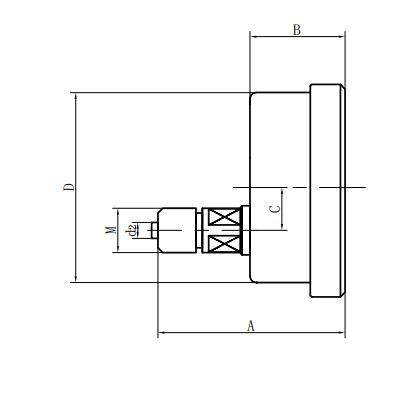

| Radiaalinen suora tyyppi (ⅰ) | Aksiaalinen eksentrinen suora tyyppi (ⅱ) |

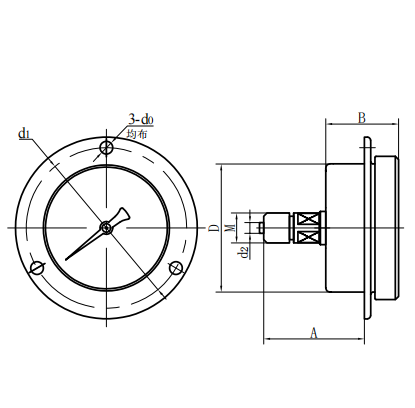

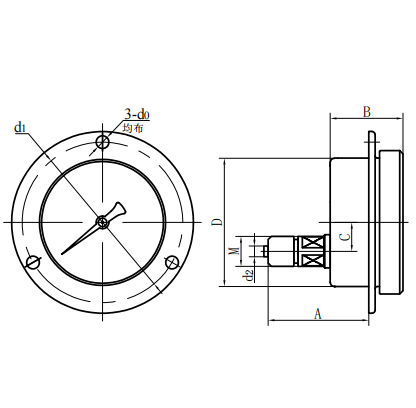

| Aksiaalinen samankeskinen suora tyyppi (III) | Aksiaalinen epäkeskoinen inserttityyppi (IV) |

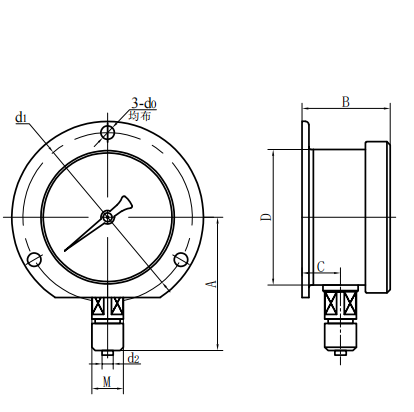

| Aksiaalinen samankeskinen insertiotyyppi (v) | Radiaalinen kupera tyyppi (vi) |
| mallinumero | Yleiset mitat （ mm ） | |||||||
| Eräs | B - | C | D -d | D0 | D1 | D2 | M | |
| YQ60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YQ60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YQ60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YQ60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YQ60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
