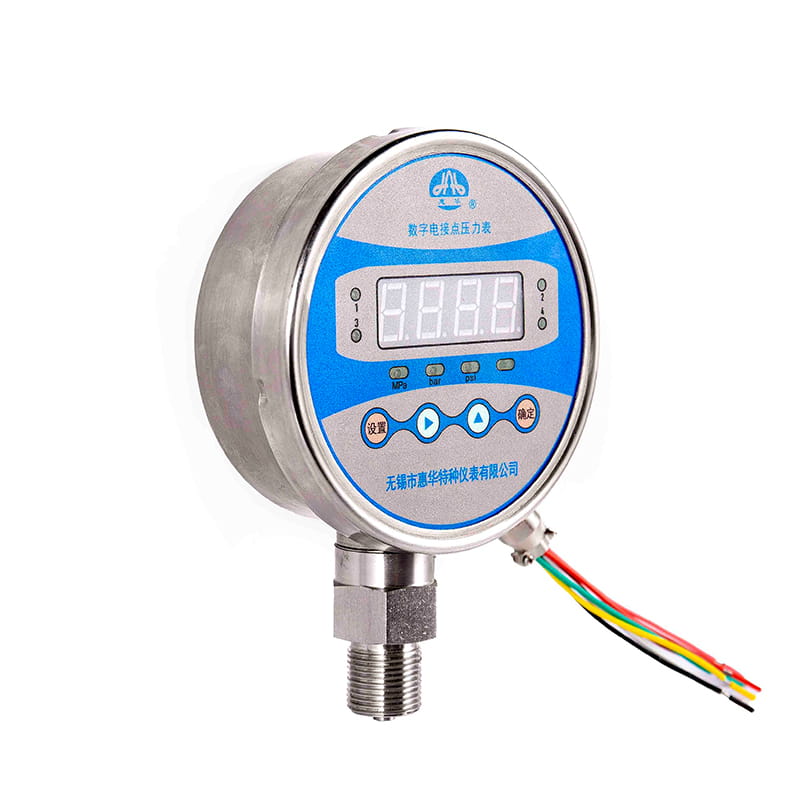

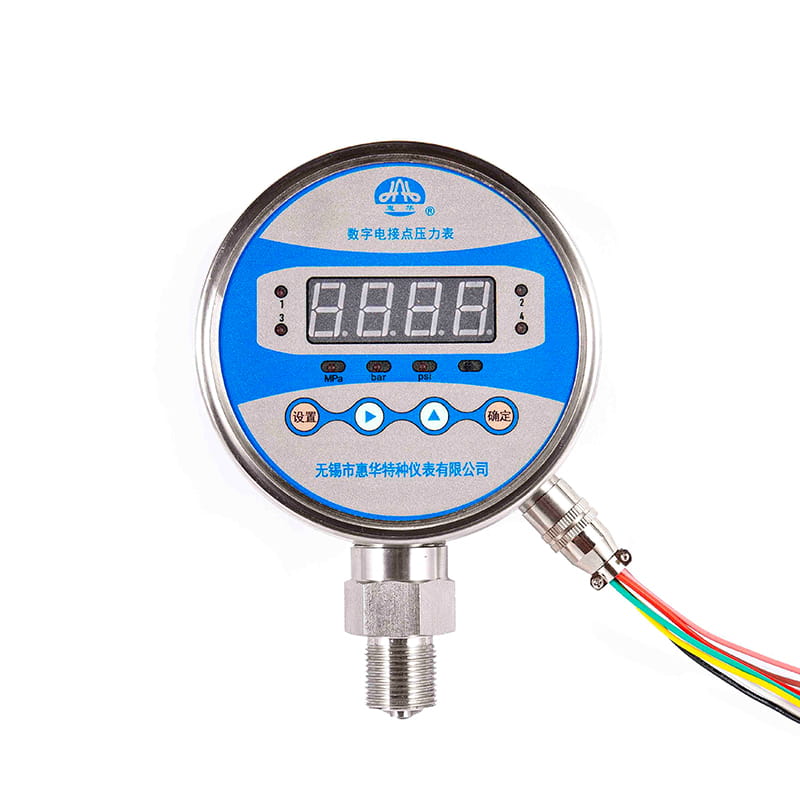

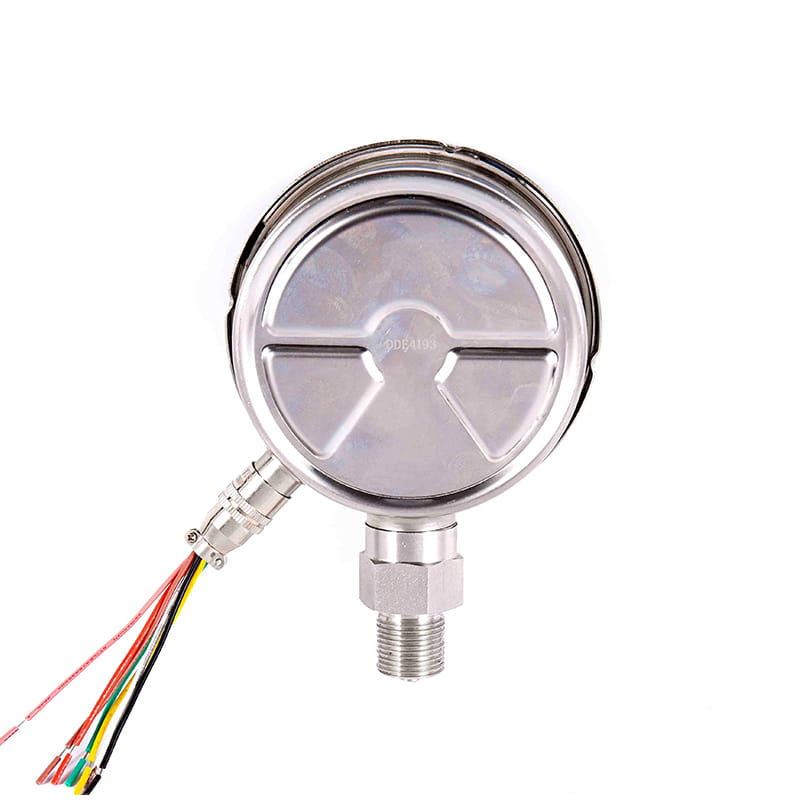

YSX -sarjan älykäs digitaalinen (sähköinen kosketus) painemittari

◆ Malli: YSX 100

◆ Johdanto: Älykäs digitaalinen sähkösanan kontaktikontaktimittari on sarjan paineenäyttö- signaalinhallinta- paineensiirto yhdessä yrityksen huolellisesti kehittämissä älykkäissä tuotteissa- joissa käytetään korkean tarkan diffuusion piipaine-anturia- nopeaa analogista-digitaalista muuntamispiiriä, yhdistettynä erilaiseen paineenhallintaan, analogisen signaalin käytännön moduuliohjelmistoon, korkean kustannuksen suorituskyvyn kanssa, vakaa ja luotettava työ, pitkäaikainen käyttöikä.

Nelinumeroinen LED Digitaalinen näyttö selkeään lukemiseen pimeässä. MPA , kg/cm2 , Psi , baari ja muut paineyksiköt voidaan kytkeä mielivaltaisesti.

Erilaisia moduulien esiasetettuja funktioita, monikanavainen älykäs signaalin lähtö, tekevät prosessin ohjauksesta tiivis ja käytännöllinen:

Bitin ohjaussignaali: Rele, tyristori, transistori ( PNP tyyppi tai Npn tyyppi) valinnainen.

analogiset lähetyssignaalit; 4Ma ~ ~ ~ ~ 20 mA DC vakiovirtasignaali, 1V ~ 5V , 1V ~ 10 V Vakio tasavirtajännitesignaali ovat valinnaisia ja niillä on alueen siirtotoiminto.

Siinä on paineen lähteen ylikuormitussuojauslaite laitteiden suojaamiseksi vaaralliselta ylimääräisen paineen käytön tilalta. Parametriasetuksen salasanan lukitustoiminto estää muita muuttamasta laittomasti asetettuja parametreja ja vaikuttamaan laitteen normaaliin toimintaan.

Saada lainaus

◆ Tekniset parametrit:

Malli	YXS100
Asennus:	Ⅰ、ⅱ、ⅳ、ⅵ
Asennuslankot	M20 × 1.5
Tarkkuusluokka	0.5 ； 1.0 ； 1.6 (Valinnainen-A
Mittausalue （ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Mittausalue （ MPA ）	Totta Avaruus: -0.1 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 0 Paine tyhjiö: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1,5 -0,1 ~ 2.4 Paine: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Ympäristöolosuhteet	Lämpötila: -10 ° C ~ 85 ° C; Suhteellinen kosteus: 5 Prosentti~ 85 %
Sähköparametrit	★ Virtalähde (valinnainen-A: 24 V DC ; 220 V AC ★ Virrankulutus: ≤ 1,5 W ★ Rele -lähtö: Max -kuorma: 3A 220 V AC; 3A 30V DC Sähkö elämä: 100 000 aika ★ Transistorin lähtö: Max -kuorma: 0,5A 24V DC ★ Thyristor Output: 5A 220 V AC Sähkö elämä: 1000000 aika ★ Ohjauskanava: Riippumaton nelisuuntainen kytkinyksikkö voidaan asettaa mielivaltaisesti alueella ★ Analoginen signaalin lähtö: Vakiovirran signaali: ( 4 ~ 20 -A Ma DC Vakiojännitesignaali: ( 1 ~ 5 ) V (( 1 ~ 10 ) V DC
Pääsynsuojaus	IP63
Seisminen luokitus	V · H · 3
Ylivallan alue	10% etäisyys
Datapäivitysnopeus	3 aika / sekoitus
Johdotus	Katso lisätietoja käsikirjasta
Valvoa standardia	JB/T 7392
HUOMAUTUS: Se voidaan tehdä myös putkilankoiksi tai kapeneviksi putkilangoiksi käyttäjän vaatimusten mukaisesti (katso valintaoppa).

◆ Mitat:

Radiaalinen suora (I.)

Aksiaali- Epäkeskeinen suora (ii.)

Aksiaalinen epäkeskoinen huuhtelukiinnitys (iv.)

Radiaalinen kupera kiinnitys (vi.)

Malli	Mitat( mm -Eräs
Malli	A	B -	C	D -d	D0	D1	D2	M
Yxs100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxs100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
