Mikä on kalvopainemittari ja miten se toimii?

Kalvopainemittarien tulee olla paineen mittaamiseen käytetty laite, joka eroaa tavallisista painemittareista. Tavalliset painemittarit voivat olla Bourdon-putkityyppisiä, kun taas kalvotyypeissä voidaan käyttää kalvoja väliaineen eristämiseen, mikä estää korroosiota tai korkean viskositeetin nesteitä vaikuttamasta mittaukseen.

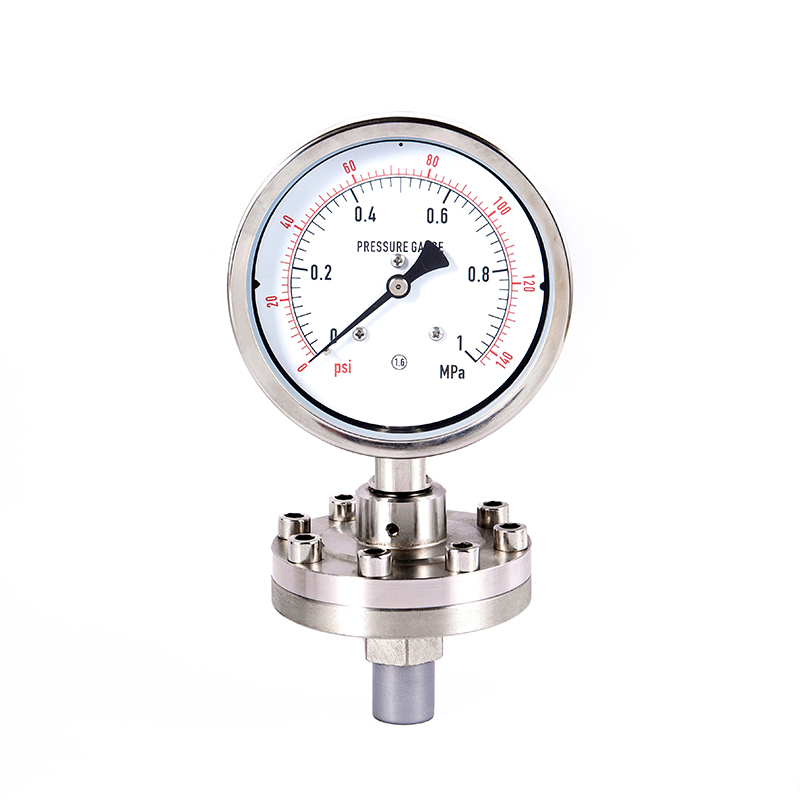

Kalvopainemittari koostuu kalvo, liitososat ja valitsin (sisäinen Bourdon-putki) . Kalvo toimii herkänä elementtinä. Kun paine vaikuttaa kalvoon, se muotoutuu. Tämä muodonmuutos välittyy sisäiseen mekaaniseen rakenteeseen, muunnetaan osoittimen liikkeeksi, mikä näyttää painearvon. Lisäksi kalvoosassa voi olla myös laippoja tai kierreliitoksia erilaisten asennusvaatimusten täyttämiseksi.

Toimintaperiaatteen kannalta se voidaan jakaa useisiin vaiheisiin: Keskipaine vaikuttaa kalvoon aiheuttaen kalvon elastisen muodonmuutoksen, mikä puolestaan ​​​​käytti kiertokankea tai jousiputkea ja muita voimansiirtomekanismeja muuttamaan muodonmuutos osoittimen pyörimiksi, jolloin painelukema näkyy kellottimessa. On välttämätöntä korostaa kalvon eristystoimintoa, jotta vältetään mitattavan väliaineen suora kosketus sisäiseen mekanismiin. Tämä sopii syövyttäville, korkeaviskoosisille tai helposti jähmettyville aineille.

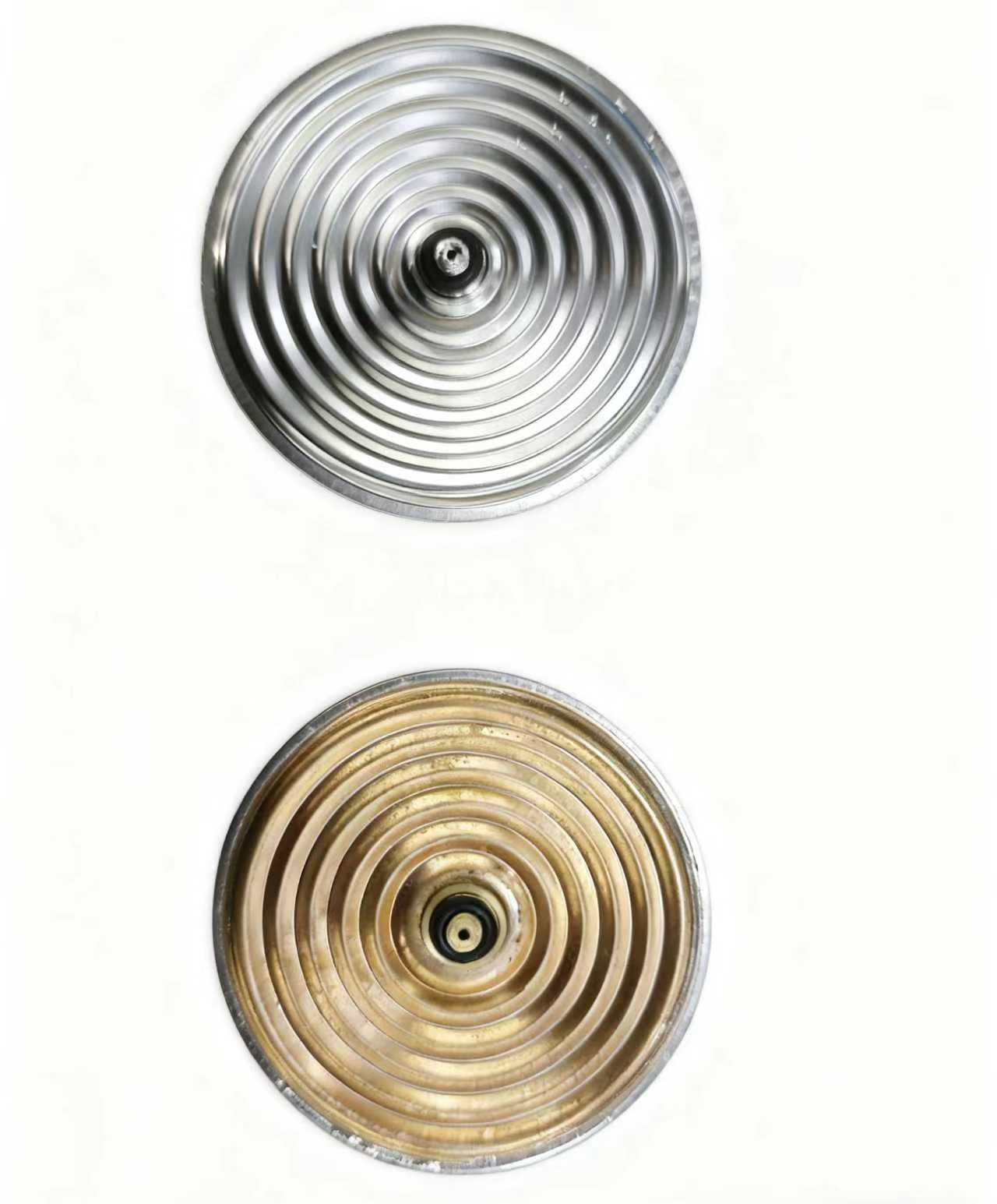

Herkkä elementti:

Kalvolevy on yleensä valmistettu korroosionkestävistä metalleista, kuten ruostumattomasta teräksestä, tantaalista tai Hastelloy-seoksesta, tai ei-metallisista materiaaleista, kuten polytetrafluorieteeni (PTFE) -pinnoitteesta. Sen paksuus on vain 0,03 - 0,1 mm, ja se voi joutua elastiseen muodonmuutokseen paineen alaisena.

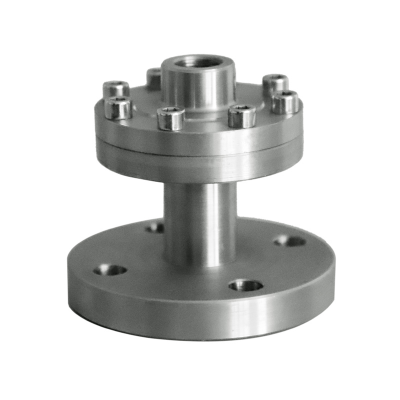

Eristysontelo:

Kalvo ja instrumenttikotelo muodostavat tiiviin ontelon, joka on täytetty matalaviskoosisilla nesteillä, kuten silikoniöljyllä ja fluoriöljyllä paineensiirtoväliaineena. Täyttönesteellä on oltava kemiallinen inertisyys, alhainen jäätymispiste ja korkea kiehumispiste, jotta se sopeutuu äärimmäisiin lämpötiloihin.

Voimansiirtomekanismi:

Kalvon muodonmuutos ohjaa kytkentämekanismia tai kapillaarijärjestelmää kammion sisällä, siirtäen siirtymän vaihteistoon ja muuntaen sen lopulta osoittimen kiertoliikkeeksi. Jotkut mallit on varustettu lämpötilan kompensointilaitteella, joka voi poistaa ympäristön lämpötilaerojen vaikutuksen mittaukseen.

Työprosessi:

Keskipaine → Kalvon muodonmuutos → Hydraulinen täyttöjohtavuus → Mekaanisen voimansiirron vahvistus → Osoittimen lukema

Tyypilliset sovellusskenaariot:

· Voimakkaasti syövyttävät materiaalit: kuten rikkihappo- ja nesteklooriputkistot (tantaalimateriaalikalvojen PTFE-pinnoite on valittava).

· Korkeat hygieniavaatimukset: Elintarvikelaatuinen maitotuotteiden täyttölinja (käytetään kiillotettua ruostumattomasta teräksestä valmistettuja kalvoja mikrobien kasvun estämiseksi).

· Korkeaviskoosinen neste: Öljyasfalttisäiliö (varustettu kapillaaripidennystyyppisellä kalvotiivistejärjestelmällä).

Valintaparametrit:

Kalvopainemittari laajentaa innovatiivisen eristysrakenteensa ansiosta paineenmittauksen rajaa ankarasti syövyttäviin ja erittäin vaarallisiin työolosuhteisiin. Uusien materiaalien ja älykkäiden tunnistusteknologioiden kehityksen myötä tämä "joustava jäykkien voittamiseksi" väline turvaa edelleen nykyaikaisten teollisuudenalojen turvallisen ja tehokkaan toiminnan. Oikea valinta ja huolto eivät vain pidennä laitteen käyttöikää, vaan tarjoavat myös luotettavaa tietotukea tuotantoprosesseille.
