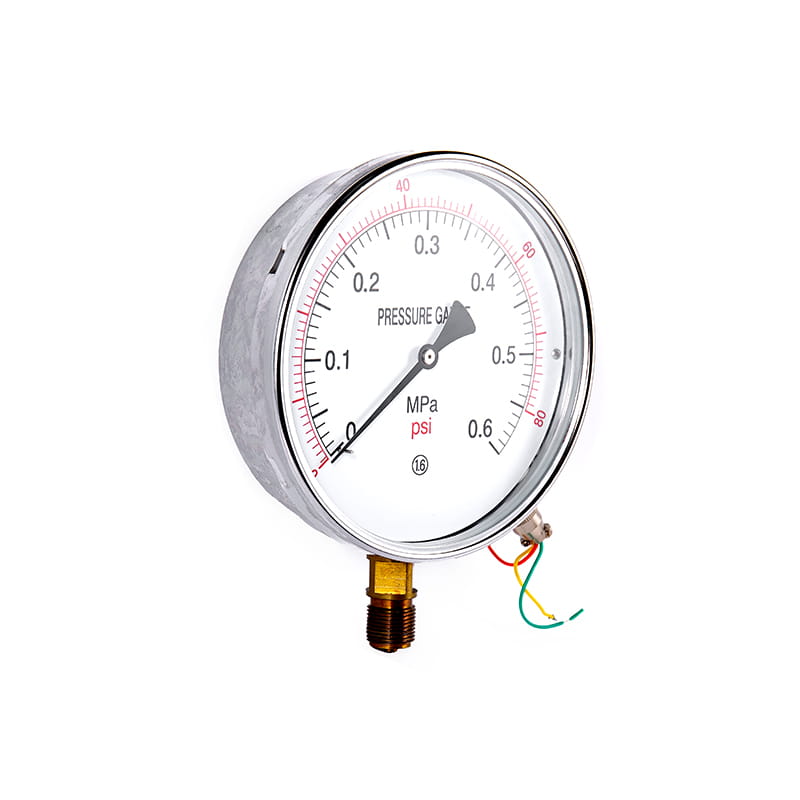

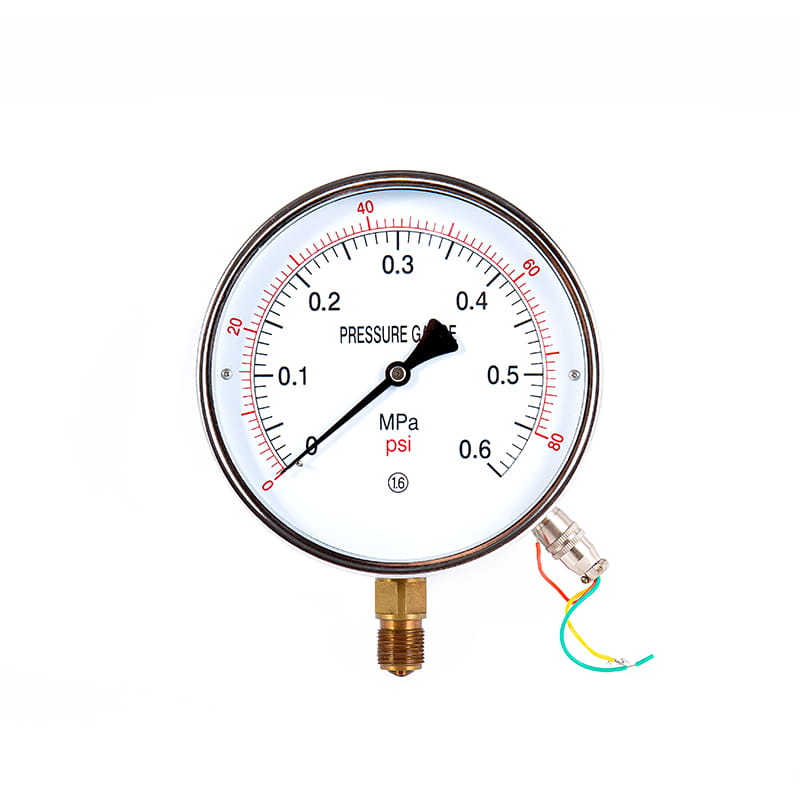

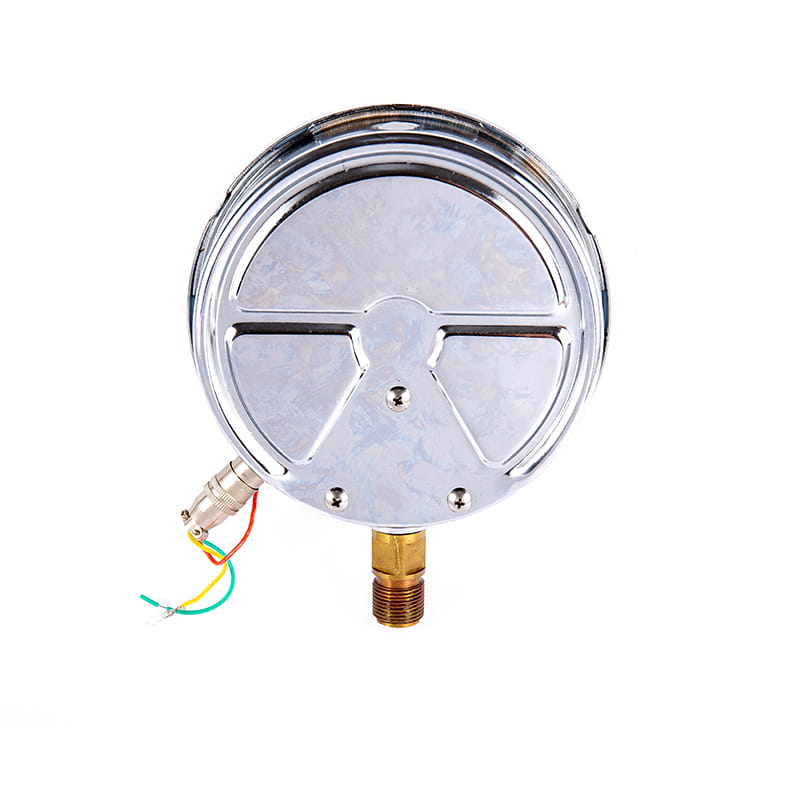

YTT -etäpainemittarit

◆ Malli: YTT100 YTT100A YTT150 YTT150A

◆ Sovellus: Tämän tyyppinen instrumentti soveltuu nesteiden, kaasujen tai höyryjen paineen mittaamiseen ilman räjähdysvaaraa, kiteyttämistä, jähmettymistä eikä syövyttäviä vaikutuksia kuparin ja kupariseoksiin.

Painearvon paikallisen osoituksen lisäksi instrumentti voi myös jatkuvasti tulostaa ( 0 ~ ~ ~ 10 -A mehu tai ( 4 ~ 20 -A mehu DC -signaali, joka voidaan lähettää ohjaushuoneeseen pitkällä etäisyydellä ja jota voidaan käyttää älykkäiden digitaalisten näyttöinstrumenttien kanssa automaattisen järjestelmän muodostamiseksi näyttöön, tallentamiseen, säätämiseen ja hallintaan.

Laite on tehnyt suuren muunnoksen sisäpuolella, alkuperäinen differentiaalimuuntaja on poistettu ja korvattu diffuusioilla piijännitteellä havaitsevalla elementillä siten, että paikallisesta näyttöosasta ja signaalin lähtöosasta on tullut kaksi riippumatonta järjestelmää, ja lähtösignaalin tarkkuus ja luotettavuus on parantunut huomattavasti, ja tarkkuus voi saavuttaa 1.0 tai jopa 0.5 taso.
◆ Jos on tarpeen tehdä iskunkestävä tyyppinen painemittari, se voidaan täyttää glyseriinillä tai silikoniöljyllä.

Saada lainaus

◆ Tekniset parametrit:

Malli		YTT100	YTT150	YTT100A	YTT150A
Nimellishalkaisija		Φ 100	Φ 150	Φ 100	Φ 150
Asennustyyppi	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Sähköparametrit		★ Power toimittaa: 24 V DC ★ Lähtösignaali: ( 4 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 20 -A Ma DC ★ kuormitusvastus: 250 Ω		★ Power toimittaa: 220 V AC ★ Lähtösignaali: ( 0 ~ 10 -A Ma DC ★ kuormitusvastus: ≤ 1,5 kt Ω
Johdotus
Tarkkuusluokka		1.6
Signaalin ulostulon tarkkuus		1.0 ； 0.5
Mittausalue （ MPA ）		Totta Avaruus: -0.1 ~ 0 Paine tyhjiö: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Paine: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Ympäristöolosuhteet		Lämpötila: -10 ° C ~ 55 ° C; Suhteellinen kosteus: ≤ 85 Prosentti
Värähtelynkestävyysluokitus		V · H · 3
Pääsynsuojaus		IP54
Valvoa standardia		JB/T 10203
Asennuslankot		M20 × 1.5
HUOMAUTUS: Yhteinen lanka voidaan valmistaa putkilankaksi tai kapenevaksi putkilankaksi käyttäjän vaatimusten mukaisesti (katso valintaopas).

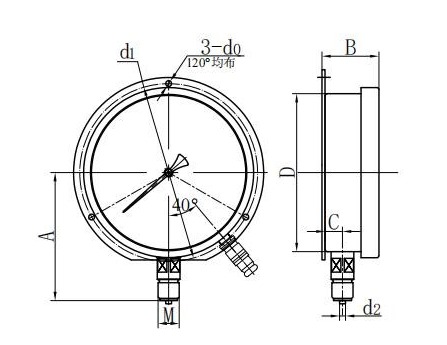

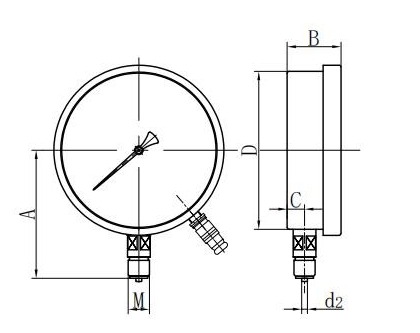

◆ Mitat:

Radiaalinen suora (I.)

Aksiaali- Epäkeskeinen suora (ii.)

Aksiaalinen epäkeskoinen huuhtelukiinnitys (iv.)

Radiaalinen kupera kiinnitys (vi.)

Malli	Mitat( mm -Eräs
Malli	A	B -	C	D -d	D0	D1	D2	M
YTT100- Ⅰ YTT100A- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅱ YTT100A- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅳ YTT100A- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT100- Ⅵ YTT100A- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT150- Ⅰ YTT150- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅱ YTT150- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅳ YTT150- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YTT150- Ⅵ YTT150- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
