Mikä on räjähdyskestävä sähköinen kosketuspainemittari?

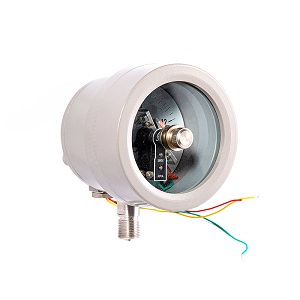

Räjähdyksenkestävä sähköinen kosketuspainemittari
Ympäristöissä, joissa on räjähtäviä kaasuja tai pölyjä (kuten öljy-, kemikaali- ja hiilen louhinta-alalla), paineenvalvontalaitteiden räjähdyksenkestävä suorituskyky vaikuttaa suoraan tuotannon turvallisuuteen. Räjähdyksenkestävä sähköinen kosketuspainemittari, joka on sekä paineen mittaus- että signaalinhallinta-toiminnot. "Räjähdyksenkestävä huoltaja", joka auttaa sinua tekemään tarkkoja valintoja teollisuusskenaarioihin.

1, mallin tulkinta: Ydinparametrien ymmärtäminen koodista
· Flamproof-sähköisen kosketuspainemittarin malli sisältää yleensä avaintiedot, kuten räjähdyksenkestävän luokituksen, rakennemuodon, tarkkuusluokan ja mittausalueen. Ota yleisesti käytetty "YXB-100" esimerkkinä:

Y: Painekuuri

X: Sähköinen kosketus

B: Räjähdyksenkestävä tyyppi

100: Valinta halkaisija

· Avaintekijät valinnassa: Räjähdyksenkestävän luokituksen on vastattava käyttöympäristöä (esimerkiksi IIB-luokka sopii propaaniin, eteeniin jne., Vaikka IIC-luokka sopii vaarallisemmille kaasuille, kuten vety, asetyleeni jne.), Ja lämpötilaryhmä (T4 osoittaa, että instrumentin enimmäislämpötila on ≤ 135 ℃) on täytettävä ympäristölämpötilavaatimukset.

2, rakenteellinen purkaminen: Kolme ydinkomponenttia varmistavat räjähdyssuojan ja toiminnallisuuden
Flamproof-sähköisen kosketuspainemittarin rakenne on keskittynyt kahden ydinmallin ympärille: "Flamproof-räjähdyksenkestävä" ja "Sähköinen signaalin hallinta". Se on jaettu pääasiassa kolmeen osaan:

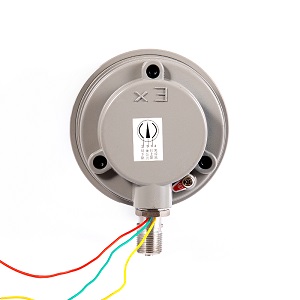

· Räjähdyksenkestävä kotelo: Laitteen "turvallisuuskuori" hyväksyy suljetun suunnittelun. Vaikka kipinät syntyvät sisälle vian vuoksi, kuori voi estää ne, eivätkä sytty räjähtävää seosta ulkopuolelle. Samanaikaisesti kuori on varustettu paineenalennusrakenteella liiallisen sisäisen paineen aiheuttaman repeämän estämiseksi.

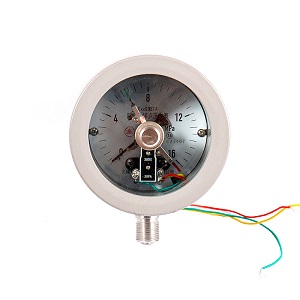

· Mittausmekanismi: Ydinkomponentti on jousiputki (kuten kupariseos tai ruostumattomasta teräksestä valmistettu jousiputki). Kun mitattu väliaine tulee jousiputkeen, jousputki muodonmuutos paineen vuoksi ja muodonmuutos. Tämä muodonmuutos siirretään kytkentätangojen ja vaihdevaihteistomekanismien avulla osoittimen kiertämiseksi, mikä saavuttaa paineen osoituksen.

· Sähköinen kosketuslaite: Se koostuu kolmesta sähköisestä kosketuksesta (yleensä hopeaseos kosketuksista, joilla on hyvä johtavuus ja korkea kulumisvastus), ja osoitin on varustettu liikkuvalla kosketuksella, joka voidaan säätää. Kun paine saavuttaa asetetun arvon, liikkuva kosketus on kosketus vastaavan paikallaan olevan kosketuksen kanssa ja lähtökytkimen signaali (kuten hälytys tai aloitus/stop -pumpun venttiilin pysäytys) luodaan automaattisen paineen hallinnan saavuttamiseksi.

3, Materiaalin valinta: Eri komponentit sopivat eri työoloihin.
Materiaali määrittelee instrumentin korroosionkestävyyden, korkean lämpötilan vastus ja käyttöikä. Materiaali on tarpeen valita mitatun väliaineen (kuten syövyttävät nesteet, korkean lämpötilan kaasut) ja ympäristöolosuhteiden perusteella ：

· Kuorimateriaali:
Valurauta: edulliset, sopivat ei-korroosiin ja kuiviin yleisiin räjähdyksenkestäviin ympäristöihin;
Ruostumaton teräs (304/316): Hapon ja emäksen kestävyys, joka sopii ympäristöön, jolla on voimakas syövyttävyys, kuten kemiallinen tekniikka ja merenkulku.

· Mittauselementin materiaali (jousputki):
Kupariseos (kuten tinapronssi): Soveltuu ei-korroosien kaasujen ja nesteiden mittaamiseen (kuten ilma ja vesi), lämpötilaraja on ≤ 100 ℃.

Ruostumaton teräs (304/316L): osoittaa erinomaista korroosionkestävyyttä ja lämmönkestävyyttä, mikä tekee siitä sopivan syövyttävien väliaineiden (kuten suolahappo, rikkihappo) tai korkean lämpötilan väliaineen mittaamiseen (lämpötila ≤ 200 ℃).

· Sähköpneumaattinen kosketusmateriaali:
Hopeaseokset (kuten hopea-kadmiumseos, hopea-nikkeliseos); Erinomainen johtavuus, pieni kosketuskäyttö, pitkä sovellettava elinikä ja kykenee usein signaalin päälle-off-operaatioihin.

· Tiivistysmateriaali:
Nitriilikumit: Öljyn ja yleisten liuottimien kestävyys, sopivat öljypohjaisiin väliaineisiin.
Fluorikumit: resistentti voimakkaalle korroosiolle ja korkealle lämpötilaa (≤ 200 ℃), sopii sovelluksiin, joihin liittyy voimakkaita syövyttäviä aineita tai korkean lämpötilan olosuhteita.

Yhteenveto:
Räjähdyksenkestävä sähkökosketus painemittarit Vaatii "räätälöinti erityiseen tilanteeseen": Määritä ensin ympäristön perusteella räjähdyksenkestävä taso ja lämpötilaryhmä. Valitse sitten mittauselementti ja kotelon materiaali mitatun väliaineen mukaisesti. Lopuksi lukita mittauselementti ja kotelon materiaali malliparametrien kautta. Lopuksi määritä tarkat eritelmät malliparametrien kautta. Sen mallin, rakenteen ja materiaalin ydinlogiikan hallitseminen on välttämätöntä turvallisen ja vakaan paineen seurannan ja hallinnan saavuttamiseksi vaarallisissa teollisuusympäristöissä.

Jos sinulla on erityisiä valintaa koskevia kysymyksiä tiettyjen työolojen perusteella, jätä viesti taustaan. Annamme sinulle kohdennettuja ehdotuksia!
