Kuinka painevälineet verrataan paineantuksiin ja muuntimiin?

Painevälineet vs. paine -anturit vs. paine -muuntimet: erojen ymmärtäminen

Esittely
Paine on perustavanlaatuinen fyysinen parametri, jolla on ratkaiseva rooli lukuisilla aloilla, mukaan lukien auto-, ilmailu-, lääketieteelliset ja teollisuusautomaatiot. Tarkka paineen mittaus on välttämätöntä järjestelmän suorituskyvyn, turvallisuuden ja tehokkuuden ylläpitämiseksi. Ilman asianmukaista seurantaa järjestelmillä voi olla toimintahäiriöitä, turvallisuusriskejä tai vähentynyttä tuottavuutta.

Paineen mittausmaailmassa termejä, kuten painevälineitä, paineantureita ja paineenmuutoksia, käytetään usein keskenään, jotka voivat aiheuttaa sekaannusta. Vaikka nämä laitteet liittyvät toisiinsa, kumpikin palvelee selkeää roolia painetietojen havaitsemisessa, muuntamisessa ja näyttämisessä. Niiden välisten erojen ymmärtäminen on avain oikean laitteen valitsemiseen tiettyyn sovelluksellesi.

Tämän artikkelin tarkoituksena on selventää näitä käsitteitä, verrata niiden toimintoja ja antaa ohjeita sopivimman paineen mittauslaitteen valitsemiseksi.

Mitkä ovat painevälineet?
Painevälineet ovat laaja laitteiden luokka, joka on suunniteltu mittaamaan, seuraamaan ja toisinaan ohjaamaan painetta järjestelmässä. Ne eivät rajoitu yhteen toimintoon, mutta käsittävät erilaisia ​​työkaluja ja laitteita, jotka voivat havaita, näyttää tai lähettää painetietoja.

Esimerkkejä painevälineistä

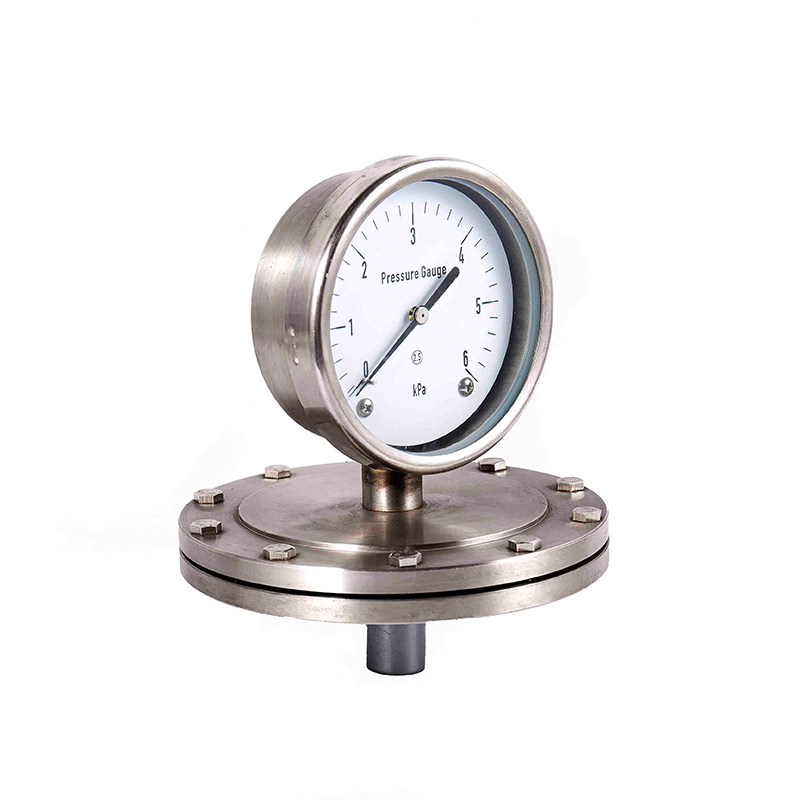

Painemittarit: Mekaaniset instrumentit, jotka tarjoavat visuaalisen merkinnän järjestelmäpaineesta. Yleisiä tyyppejä ovat analogiset valintamittarit ja digitaaliset mittarit.
Paineen lähettimet: laitteet, jotka muuttavat paineen sähköiseksi signaaliksi etävalvontaa ja ohjausta varten.
Painekytkimet: instrumentit, jotka aktivoivat sähköpiirin, kun tietty painekynnys saavutetaan, käytetään usein turvallisuuteen tai automaatioon.
Manometrit: Laitteet, jotka mittaavat painetta nestemäisen pylvään avulla, käytetään tyypillisesti laboratorio- tai matalapaineisiin sovelluksiin.
Yleiset sovellukset ja toiminnot
Painevälineitä käytetään laajalti toimialoissa tehtävissä, kuten:

Hydraulisten ja pneumaattisten järjestelmien seuranta
Paineistettujen putkistojen turvallisuuden varmistaminen
Paineen hallinta LVI -järjestelmissä
Kaasu- ja nestemäisten paineiden mittaaminen laboratoriokokeissa

Mitkä ovat paineanturit?

Paine -anturit ovat erikoistuneita komponentteja laajemmassa painekielen luokassa. Niiden ensisijainen tehtävä on havaita paine järjestelmässä ja muuntaa se mitattavaksi signaaliksi, joka sitten voidaan tulkita tai lähettää muut laitteet. Toisin kuin mekaaniset mittarit, jotka näyttävät paineen suoraan, anturit keskittyvät tarkkuuteen, signaalin muuntamiseen ja integrointiin elektronisiin järjestelmiin.

Kuinka paineanturit toimivat
Paine -anturin takana oleva perusperiaate sisältää kohdistetun paineen muuntamisen luettavissa olevaksi signaaliksi. Useimmat anturit käyttävät kalvoa tai kalvoa, joka muodonmuutos paineessa. Tämä mekaaninen muutos muunnetaan sitten sähköiseksi signaaliksi käyttämällä erilaisia ​​tunnistustekniikoita.

Paine -anturityypit
SIIRTIMIRIT PAINEENTERORIT

Hyödynnä kalvoon kiinnitettyjä venymämittareita.
Kalvon muodonmuutos muuttaa venymämittarin sähkövastusta, mikä tuottaa mitattavissa olevan signaalin.
Yleisesti käytetty teollisuus- ja hydraulisissa järjestelmissä tarkkuuden ja luotettavuuden vuoksi.
Kapasitiiviset paineanturit

Mittaa kalvon liikkeen aiheuttamat kapasitanssin muutokset.
Tarjoa korkea herkkyys ja niitä käytetään usein matalapaineisissa sovelluksissa tai tarkkuusvälineissä.
Pietsosähköiset paineanturit

Käytä pietsosähköisiä materiaaleja sähkövarauksen tuottamiseen, kun mekaanista jännitystä kohdistetaan.
Ihanteellinen dynaamiseen paineen mittaamiseen, kuten tärinänvalvonta tai nopea teollisuusprosessit.
Pietsoresisoivat paineanturit

Luota puolijohdemateriaaleihin, joiden sähkövastus muuttuu paineen alla.
Erittäin herkkä ja yleisesti käytetty auto- ja lääketieteellisissä sovelluksissa.
Paineanturien sovellukset
Paine -antureita käytetään laajasti useilla toimialoilla:

Teollisuusautomaatio: Hydraulisten ja pneumaattisten paineiden seuranta koneissa.
Automotive: Rengaspaineen, polttoaineen ruiskutus ja moottorin jakoputken mittaus.
Lääketieteelliset laitteet: verenpaineen ja hengityselinten seuranta.
Ilmailutila: Mitat matkustamon paineen, polttoainejärjestelmien ja hydraulisten säätimien mittaaminen.
Avain takea: Paine -anturit ovat kriittisiä paineen tarkistamiseksi ja sen muuntamiseksi signaaliksi, jota elektroniset järjestelmät voidaan seurata tai käsitellä. Ne muodostavat nykyaikaisten automatisoitujen paineen mittausjärjestelmien selkärangan.

Mitkä ovat paine -muuntimet?

Painemuuntimet ovat erikoistuneita laitteita, jotka on suunniteltu muuttamaan paine standardisoiduksi sähköiseksi signaaliksi, jotka voidaan tulkita ohjausjärjestelmillä, tiedonkeruulaitteilla tai digitaalisilla näytöillä. Vaikka paineanturit havaitsevat ja tuottavat raa'an signaalin painosta, muuntimet sisältävät usein signaalin ilmastoinnin, mikä tekee ne valmiiksi integrointiin automatisoituihin tai elektronisiin järjestelmiin.

Kuinka paine -muuntimet toimivat
Painemuunin koostuu tyypillisesti:

Painekalvo: Ohut kalvo, joka muodonmuutos kohdistuu kohdistetussa paineessa.
Tunnistuselementti: Muuntaa kalvojen muodonmuutoksen sähköiseksi signaaliksi käyttämällä usein venymämittareita, pietsoresisoivia elementtejä tai kapasitiivisia antureita.
Signaalin ilmastointipiiri: vahvistaa, linearisoi ja muuntaa RAW -signaalin käyttökelpoiseksi lähtöksi, kuten 4–20 mA, 0–10 V tai digitaalisten viestintäprotokollien.
Virheilulähde: Tarjoaa tarvittavan jännitteen tai virran anturielementin ja elektroniikan tehostamiseksi.
Painemuuntimien keskeiset piirteet
Lähtösignaali: Yleiset signaalit sisältävät 4–20 mA virransilmukoita, 0–10 V: n jännitesignaaleja ja digitaalisia lähtöjä, jotka ovat yhteensopivia teollisuusohjaimien kanssa.
Tarkkuus ja lineaarisuus: Korkean tarkkuuden muuntimet voivat saavuttaa minimaalisen virheen ja erinomaisen lineaarisuuden paine-alueellaan.
Painealue: Saatavana laajalla paine -luokitusalueella tyhjästä useisiin tuhansiin psiin.
Käyttölämpötila: Suunniteltu kestämään ympäristö-, auto- tai ilmailu- tai ilmailu- ja ilmailu-
Painemuuntajien sovellukset
Paine -muuntimia käytetään laajasti, jos painetiedot on tarkkailtava, kirjattava tai hallittava:

Teollisuusautomaatio: Hydraulinen ja pneumaattinen järjestelmän seuranta ja prosessien hallinta.
Tieteellinen tutkimus: Kaasun tai nestemäisen paineen tarkka mittaus laboratoriokokeissa.
Automotive: Moottori- ja polttoainejärjestelmien seuranta suorituskyvyn ja päästöjen hallintaa varten.
LVI -järjestelmät: PAINOSTAVAT Jäähdytys- ja lämmitysjärjestelmät tehokkuuden ja turvallisuuden saavuttamiseksi.
Tärkein takeaway: Painemuuntimet eivät vain havaitse painetta, vaan tarjoavat myös standardisoidun, luotettavan sähköisen signaalin, joka sopii integrointiin digitaalisiin valvonta- ja ohjausjärjestelmiin. Tämä tekee niistä ihanteellisia nykyaikaisia ​​automatisoituja sovelluksia.

Painevälineiden, anturien ja muuntimien keskeiset erot

Vaikka termit painevälineet, paineanturit ja paineenmuutokset käytetään usein keskenään, niiden erotusten ymmärtäminen on välttämätöntä oikean laitteen valitsemiseksi tietyille sovelluksille.

1. toiminnallisuus
Painevälineet: Edusta laaja laiteluokka, joka mittaa, seuraa tai vastaa paineeseen. Ne voivat olla mekaanisia, sähköisiä tai digitaalisia ja sisältää mittarit, kytkimet, anturit ja anturin.
Paine -anturit: Tunnista paine ja muunna se mitattavaksi sähköiseksi tai mekaaniseksi signaaliksi. Ne ovat komponentteja instrumentteihin, keskittyen pääasiassa havaitsemiseen ja signaalin luomiseen.
Painamuuntimet: Muunna havaittu painesignaali standardisoiduksi sähkön ulostuloksi, mukaan lukien usein monistuminen ja ilmastointi käytettäväksi automatisoiduissa tai digitaalisissa järjestelmissä.
2. Lähtösignaali
Paineinstrumentit: Voi tarjota suoran visuaalisen lukemisen (analoginen mittari), laukaista sähkökytkimen tai lähettää signaalin anturin/muuntimen kautta.
Paine -anturit: Tuota RAW -signaali, joka vastaa käytettyä painetta, kuten pieni jännite tai vastusmuutos.
Painemuuntimet: Tarjoa käyttövalmis sähköinen signaali (esim. 4–20 mA, 0–10 V tai digitaalinen viestintä), joka sopii integrointiin ohjaimien, PLC: ien tai valvontajärjestelmien kanssa.
3. Monimutkaisuus
Painevälineet: vaihtelevat yksinkertaisista mekaanisista laitteista, kuten valintamittarista monimutkaisiin digitaalisiin lähettimiin.
Paine -anturit: Tyypillisesti pienemmät, yksinkertaisemmat laitteet, jotka on suunniteltu ensisijaisesti havaitsemiseen.
Painemuuntajat: Hienostuneemmat, yhdistämällä anturielementit elektroniikkaan signaalin ilmastoinnin ja luotettavuuden suhteen teollisuus- tai tieteellisissä järjestelmissä.
4. sovellukset
Painevälineet: toimivat yleisenä luokkaan ja sitä voidaan käyttää seurannassa, hallinnassa tai käynnistämisjärjestelmissä.
Paine -anturit: Käytetään yleisesti tarkissa mittaussovelluksissa, kuten auto -anturit, lääkinnälliset laitteet ja teollisuuden seuranta.
Painemuuntimet: Ihanteellinen automaatioon, tiedonkeruun ja teollisuuden prosessin hallintaan, jossa jatkokäsittelyyn tarvitaan tarkkoja sähköisiä signaaleja.
5. Hierarkkinen suhde
On hyödyllistä ymmärtää, että painevälineet kattavat sekä anturit että muuntimet:

Kaikki paine -anturit ovat painevälineitä, mutta kaikki painevälineet eivät ole antureita.
Painemuuntimet ovat olennaisesti parannettuja antureita, jotka tarjoavat jalostetun signaalin, joka sopii teollisiin ja digitaalisiin järjestelmiin.

Tekijät, jotka on otettava huomioon valitessasi painevälinettä

Oikean paineen instrumentin valitseminen on kriittistä tarkan mittauksen, järjestelmän turvallisuuden ja pitkäaikaisen luotettavuuden varmistamiseksi. Valitsetpa painomittarin, anturin tai muuntimen, useita tekijöitä tulisi arvioida huolellisesti.

1. Painealuevaatimukset
Määritä järjestelmän kohtaavat minimi- ja enimmäispaineet.
Valitse laite, joka toimii turvallisesti tällä alueella, ja antaa samalla tarkat lukemat.
Painevälineen ylikuormitus voi johtaa vaurioihin, epätarkkoihin mittauksiin tai järjestelmän vikaan.
2. tarkkuus ja tarkkuus
Harkitse hakemukseesi vaadittavaa tarkkuustasoa.
Korkean tarkkuuslaitteet, kuten tarkkuusmuuntajat, ovat välttämättömiä sovelluksissa, kuten tieteellisessä tutkimuksessa, lääketieteellisissä laitteissa ja ilmailu- ja avaruusjärjestelmissä.
Vähemmän kriittisiä sovelluksia, kuten LVI -seuranta, voivat sietää pienempää tarkkuutta.
3. Ympäristöolosuhteet
Arvioi lämpötilan ääripäät, kosteus, värähtely ja syövyttävät ympäristöt.
Silikoni-suljetut anturit tai kestävät muuntimet voivat olla tarpeen ankariin teollisuus- tai ulkotiloihin.
Varmista, että instrumentti kestää ympäristöstressiä ilman hajoamista.
4. Mitattava mediatyyppi
Määritä, mittaako instrumentti nesteitä, kaasuja tai monivaiheisia nesteitä.
Tietyt materiaalit soveltuvat paremmin tietyille väliaineille; Esimerkiksi jotkut paineanturit ovat herkkiä syövyttäville nesteille, kun taas toiset voivat toimia vain puhtaiden kaasujen kanssa.
Yhteensopivuus median kanssa varmistaa pitkän käyttöiän ja johdonmukaiset lukemat.
5. Lähtösignaalivaatimukset
Mieti, tarvitsetko mekaanisen lukemisen, analogisen sähköisen signaalin vai digitaalisen lähdön.
Painemuuntimet, joilla on standardisoidut lähdöt (4–20 mA, 0–10 V), ovat ihanteellisia integrointiin PLC -järjestelmiin, tiedonkeruun tai teollisuusautomaatioon.
Oikean lähtötyypin valitseminen varmistaa saumattoman integroinnin ohjaus- ja valvontajärjestelmiin.
6. Kustannukset ja saatavuus
Arvioi budjettisi suhteessa sovelluksen kriittisyyteen.
Huippuluokan muuntimet voivat olla kalliimpia, mutta tarjoavat pitkäaikaisen luotettavuuden ja integraatiohyödyt.
Vähemmän kriittisiä sovelluksia varten yksinkertainen mekaaninen mittari tai perusanturi voi olla riittävä.

Yleiset sovellukset

Painevälineet, anturit ja muuntimet ovat olennaisia ​​monenlaisten toimialojen ja sovellusten kanssa. Ymmärtäminen, missä jokainen laite on erinomainen, auttaa insinöörejä ja teknikkoja valitsemaan oikea ratkaisu heidän tarpeisiinsa.

1. Teollisuusautomaatio
Käytetään hydraulisten ja pneumaattisten järjestelmien seuraamiseen ja hallintaan.
Paine-anturit ja muuntimet syöttävät tietoja PLC-järjestelmiin reaaliaikaisen seurantaa ja automatisointia varten.
Välttämätön järjestelmän tehokkuuden ylläpitämiseksi, ylipaineiden estämiseksi ja seisokkien vähentämiseksi.
14. Automotive
Paine -anturit mittaavat moottorin jakoputken paine, polttoaineen ruiskutus ja rengaspaine.
Anturin muuntavat paineen lukemat sähkösignaaleiksi integroitumiseksi ajoneuvojen ohjausjärjestelmiin.
Auttaa parantamaan polttoainetehokkuutta, päästöjen hallintaa ja ajoneuvojen turvallisuutta.
3. Ilmailutila
Painevälineet Tarkkaile matkustamon painetta, polttoainejärjestelmiä ja hydraulisia piirejä.
Anturit ja muuntimet tarjoavat tarkkoja lukemia, jotka ovat kriittisiä turvallisuuden ja suorituskyvyn kannalta.
Korkean tarkkuusinstrumentit varmistavat luotettavuuden äärimmäisissä ympäristöissä.
4. Lääketieteelliset laitteet
Paine -antureita käytetään verenpainevalvojissa, hengityslaitteissa ja hengityselimissä.
Muuntimet muuttavat lukemat signaaleiksi digitaalisten näyttelyiden ja potilaan seurantajärjestelmien suhteen.
Tarkkuus ja luotettavuus ovat ratkaisevan tärkeitä potilaan turvallisuudelle ja diagnostiikoille.
5. LVI -järjestelmät
Painevälineet seuraavat kylmäainetta, ilma- ja vesipainetta lämmitys-, tuuletus- ja ilmastointijärjestelmissä.
Anturit ja muuntimet auttavat optimoimaan energiatehokkuutta ja järjestelmän suorituskykyä.
Estä ylipainetilanteet ja varmista turvallinen toiminta.

Johtopäätös

Paineinstrumenttien, paineanturien ja paineenmuuttojen välisten erojen ymmärtäminen on välttämätöntä oikean laitteen valitsemiseksi tiettyyn sovellukseesi.

Painevälineet toimivat laajana luokkaan, joka kattaa kaikki laitteet, jotka mittaavat, seuraavat tai reagoivat paineeseen, mukaan lukien mittarit, kytkimet, anturit ja muuntimet.
Paine -anturit havaitsevat paineen ja muuntavat sen mitattavaksi signaaliksi, keskittyen tarkkuuteen ja luotettavuuteen.
Painemuuntimet vievät tämän askeleen pidemmälle muuntamalla havaittu paine standardisoiduksi sähkölähtöksi, joka on valmis integrointiin digitaalisiin ohjausjärjestelmiin tai tiedonkeruualustoihin.
Kun valitset paineen mittausratkaisua, on tärkeää ottaa huomioon painealue, tarkkuus, ympäristöolosuhteet, väliaineiden yhteensopivuus, lähtövaatimukset ja kustannukset. Oikean instrumentin valitseminen varmistaa turvallisuuden, tehokkuuden ja pitkäaikaisen luotettavuuden sovelluksissa, jotka vaihtelevat teollisuusautomaatiosta ja autojärjestelmistä ilmailu-, lääketieteellisiin laitteisiin ja LVI-järjestelmiin.

Ymmärtämällä nämä keskeiset erot ja sovellusvaatimukset, insinöörit, teknikot ja päätöksentekijät voivat tehdä tietoisia valintoja, optimoida järjestelmän suorituskyvyn ja varmistaa heidän paineenvalvontaratkaisujensa pitkäikäisyyden.
