YXCM -sarjan magneettinen herkkä sähköinen kosketuspainemittari

◆ Malli: YXCM100 YXCM150

◆ Käyttö: Tällainen instrumentti on ihanteellinen vaihtoehto magneettisen avustetun sähköisen kosketuspainemittarille, se säilyttää perinteisen sähköisen kosketuspainemittarin edut intuitiivisella merkinnällä ja yksinkertaisella säädöllä ja tekee instrumentin sisäpuolelle perusteellisia parannuksia magneettisen integroidun piirin käyttämällä signaalien ja luotettavien signaalien, turvallisten vastausten, turvallisuuden ja muiden kuin kipinöiden välisen vastavastuu ja ei-soittoa. Se voidaan helposti kytkeä yhteen Tietokone Laudat, optikokoelmat, ohjelmaohjaimet ja muut elektroniset piirit ja voivat suoraan ohjata pieniä virtalähteitä tai kontaktoreita.

Laite sopii nesteiden, kaasujen tai höyryjen paineen mittaamiseen, jotka eivät ole esittämättömiä, kiistämättömiä, ei-liioittelemattomia, ja sillä ei ole syövyttäviä vaikutuksia kuparin ja kupariseoksiin.

◆ Jos on tarpeen tehdä iskunkestävä tyyppinen painemittari, se voidaan täyttää glyseriinillä tai silikoniöljyllä.

Saada lainaus

◆ Tekniset parametrit:

Malli		YXCM100			YXCM150
Nimellishalkaisija		Φ 100			Φ 150
Asennustyyppi	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Asennuslankot		M20 × 1.5
Tarkkuusluokka		1.6
Mittausalue （ MPA ）		Totta Avaruus: -0.1 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 0 Paine tyhjiö: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Paine: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Ympäristöolosuhteet		Lämpötila: -10 ° C ~ 55 ° C; Suhteellinen kosteus: ≤ 75 Prosentti
Sähköparametrit		★ Max -kuorma: 5A 220 V AC; 5A 30 V DC ★ Virtalähteen jännite: 24 V DC ★ Virrankulutus: ≤1,5Va ★ Sähköelämä: 105 aika ★ Ohjaustila: Täysin mittakaavan säädettävät ylä- ja alarajat, ylärajat (kaksinkertaiset ylärajat), alarajat (kaksinkertaiset alarajat) ja muut hitaat magneettiset induktiokytkimet
Johdotus		Ilmailutulpat	1	2		3	4	5
		Linja väri	punainen	vihreä		keltainen	musta	palmu
		Lähtöliittimet	yläraja	alaraja		julkinen	virtalähde negatiivinen elektrodi	virtalähde katodi
Värähtelynkestävyysluokitus		V · H · 3
Bourdon -putkimateriaali		QSN4-0.3
Pääsynsuojaus		IP54
Valvoa standardia
HUOMAUTUS: Yhteinen lanka voidaan valmistaa putkilankaksi tai kapenevaksi putkilankaksi käyttäjän vaatimusten mukaisesti (katso valintaopas).

◆ Mitat:

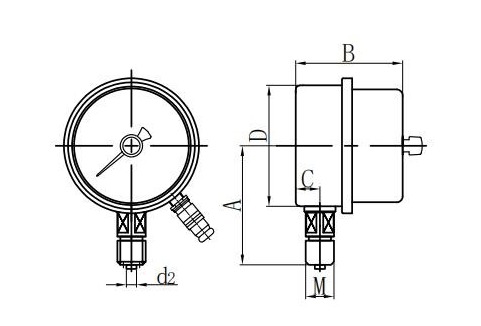

Radiaalinen suora (I.)

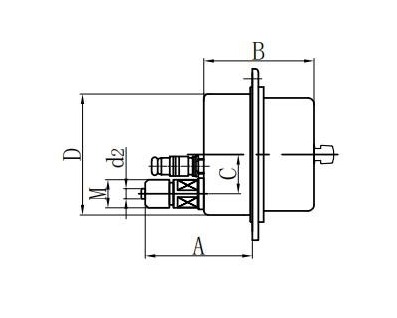

Aksiaali- Epäkeskeinen suora (ii.)

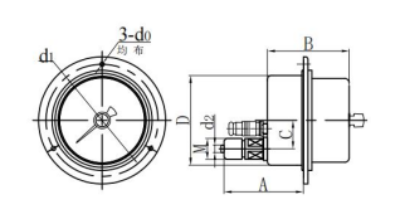

Aksiaalinen epäkeskoinen huuhtelukiinnitys (iv.)

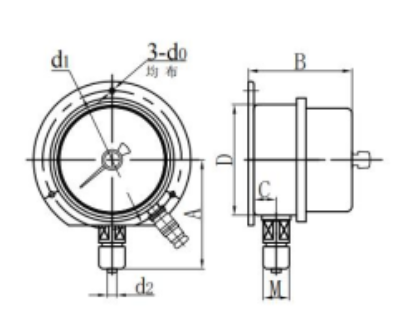

Radiaalinen kupera kiinnitys (vi.)

Malli	Mitat( mm -Eräs
Malli	A	B -	C	D -d	D0	D1	D2	M
YXCM100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
YXCM100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXCM100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXCM100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXCM150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXCM150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXCM150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXCM150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
