Miksi Bourdon-putken painemittarin osoitin ei palaa nollaan? Vianetsintäopas

Syiden analyysi: ympäristö, materiaalit, todentaminen / ihmisen väliintulo, varmennussääntö, kolmannen osapuolen testauslaitos, koneen käyttö
Ympäristö:
· Säiliön sisä- ja ulkopuolen paine-ero.
·Kuljetus- tai asennusprosessiin kohdistui merkittäviä ulkoisia voimia.
· Pellin reiän tukos.

Materiaalit:
·Elastisten komponenttien halkeilu.
·Elastisten komponenttien ulkonäön virheitä.
·Elastisten komponenttien raaka-aineilla on huono luontainen suorituskyky.

Todentaminen / ihmisen väliintulo:
· Hitsausasennot tuotantoprosessin aikana vuotavat.
·Ajoitusmekanismin ruuvia ei kiristetty eikä osoitinta painettu tiukasti.
·Väärä toiminta paikan päällä tapahtuvan asennuksen aikana.

Vahvistussääntö:
· Tuotannon alkuvaiheessa hitsaus pidettiin paineen alla, mutta sen jälkeen ei tehty vanhentamiskäsittelyä.
·Painemittaria kalibroitaessa vaadittua kalibrointia ei suoritettu.

Kolmannen osapuolen testauslaitos:
·Ei käsitellyt varovasti nostettaessa tai laskettaessa.
·Havaitsemislaitteiston paine ylittää painemittarin alueen 15-20 %.

Kone:
·Laitteen käyttö aiheuttaa merkittäviä hetkellisiä paineen nousuja ja laskuja.
·Laitteen paine ylittää painemittarin alueen.

Ei .	Se osa, jossa ongelmia syntyy	fenomenologinen kuvaus	Huomautuksia
1	Vanhenemiskäsittelyä ei suoritettu sen jälkeen, kun hitsaus oli pidetty paineen alla	Sen jälkeen, kun elastiset komponentit käyvät läpi hitsaus- ja paineenkestoprosessit, niiden on läpäistävä aika ikääntymistä varten sisäisen jännityksen poistamiseksi. Jos vanhentamista ei suoriteta, sen jälkeen kun säätö on tehty tarkaksi, sen jälkeen, kun se on asetettu jonkin aikaa, jännitys poistuu ja osoittimen asento siirtyy alaspäin. Tämän seurauksena etäisyysnäyttö pienenee ja negatiivinen nollapalautus tapahtuu ei-rajoittavassa valitsintyyppisessä mittarissa	Sen perusteella, ovatko stressin ilmentymät tämän näkemyksen mukaisia
2	Ei kalibroitu tarpeen mukaan	Säätöprosessin aikana voidaan säätää vain kiertokankea ja säätömutteria. Jos jousiputkea liikutetaan, se muotoutuu. Muodonmuutosten jälkeen tulee elastinen viivevaikutus. Kun osoittimen sijainti on asetettu jonkin aikaa, se muuttuu eikä se enää palaa nollaan	Ovatko toimittajasi ottaneet käyttöön tiukkoja laadunvalvontatoimenpiteitä tuotantoprosessin aikana?
3	Säiliön sisä- ja ulkopuolen paine-ero	Painemittarin osoitin näyttää epänormaalia siirtymää, mikä johtaa virheelliseen näyttöön. Tämä ongelma korostuu, kun painemittarin alue pienenee. Koska käyttäjät eivät ymmärrä tätä ongelmaa, sen esiintymistodennäköisyys on suurempi. Kun painemittari on valmis ja öljytulppa on asennettu, mittarin sisään muodostuu tiivis tila. Tässä vaiheessa ilmakehän paine onkalon sisällä on yhdenmukainen ulkoisen ilmanpaineen kanssa. Kun ulkoinen ilmanpaine muuttuu, syntyy sisäinen paine-ero ja paine	Yleensä, kun tämä ongelma ilmenee, se osoittaa, että nollausosoittimen siirtymä on suhteellisen pieni.
4	vaimennusreikä on tukossa	Kun mitattu väliaine sisältää epäpuhtauksia, ne kerääntyvät vaimennusreiän kohtaan. Lopulta se tukkeutuu, mikä johtaa sellaisiin ilmiöihin kuin painemittari ei toimi, ei palaa nollaan ja juuttuu.	Voidaan tarkastaa ilmavuotojen varalta
5	Kuljetus- ja asennusprosessit ovat alttiina merkittäville ulkoisille voimille	Ulkoisen voiman vaikutuksesta sisäinen voimansiirtomekanismi aiheuttaa siirtymän, jolloin nollaan ei palaudu.	Tämä ilmiö ilmenee, kun painemittari puretaan pakkauksesta tai asennuksen ja virheenkorjauksen aikana. Se ei palaa nollaan, eikä sitä tapahdu käyttövaiheessa.
6	Laitetta käytettäessä paine nousee ja laskee merkittävästi välittömästi	Merkittävä hetkellinen paineen nousu ja lasku lisää elastisten komponenttien jäännösmuodonmuutoksen kumulatiivista määrää, lyhentää elastisten komponenttien käyttöikää ja aiheuttaa nollasta poikkeavan ilmiön esiintymisen aikaisemmin; tämä ilmiö johtaa jousiputken ulkohalkaisijan kasvuun.	Tarkista viallisten osien mitat ja tarkista onko käyttämättömien osien mitat ja piirustukset muuttuneet. Se voidaan määrittää omien tuotteiden todellisen tilanteen perusteella.
7	Laitteen painemittarin käyttäminen mittausalueen ulkopuolella	Jos painemittari on kytketty väärin, valittu väärä tyyppi tai laitteen paine on epävakaa, mikä johtaa liialliseen paineeseen, se aiheuttaa jousiputken pysyvän muodonmuutoksen, mikä johtaa nollasta poikkeavaan lukemaan, sektorin hampaiden irtoamiseen jne. Tällaisissa tapauksissa jousiputken paksuus kasvaa liiallisesta paineesta, joko kooltaan tai ulkohalkaisijaltaan.	Tarkasta viallisen komponentin mitat, vertaa niitä käyttämättömiin osiin ja mittoihin piirustusten mukaisesti ja tarkista, onko jousiputken seinämän paksuus kasvanut merkittävästi. Se voidaan määrittää omien tuotteiden todellisen tilanteen perusteella.
8	Hitsausasennon vuoto	Viat, kuten epätäydellinen hitsaus, hitsaushalkeamat, hitsaussulkeumat, alaleikkaus, huono sulatus ja riittämätön juotos, voivat kaikki johtaa vuotamiseen hitsauskohdassa. Tämä voi johtaa virheelliseen paineilmaisuun ja epäonnistumiseen nollaan.	Pura painemittari tarkistaaksesi mahdolliset vuotokohdat.
9	Virheellinen toiminta asennuksen aikana	Kun asennat ja kiristät painemittaria, käännä mittarin kahvaa jakoavaimella. Älä liikuta mittapäätä väkisin. Jos mittarin pää on kallistettu, se saa myös valitsin kallistumaan, mikä johtaa ilmiöihin, kuten osoittimen juuttumiseen tai se ei palaa nollaan.	Painemittari voidaan purkaa osiin tarkastusta varten, jotta voidaan tarkistaa, onko ulkonäkö hyvässä kunnossa.
10	Osoitinta ei ole painettu tiukasti	Kun säätö on valmis, jos anaerobista liimaa ei levitetä osoittimen asennuksen aikana tai jos osoitinta ei naputella kevyesti, osoitin voi irrota käytön aikana, erityisesti tärisevässä ympäristössä, mikä johtaa virheelliseen näyttöön. Tämä ongelma esiintyy usein uusilla työntekijöillä, jotka eivät tunne toimintatapoja ja sen esiintymistodennäköisyys on yleensä pieni.	Pura painemittari ja tarkista, että osoitin on kunnolla paikallaan.
11	Liikkeen ruuveja ei ole kiristetty	Ruuveja ei kiristetty kunnolla. Käytön aikana, varsinkin tärinäympäristöissä, ruuvit löystyivät, jolloin koko voimansiirtomekanismin alkuasento muuttuu, mikä johtaisi epätarkkoihin lukemiin tai epäonnistumiseen nollaan. Tämä ongelma esiintyy usein uusilla työntekijöillä, jotka eivät tunne toimintatapoja, ja sen esiintyvyys on suhteellisen alhainen.	Pura painemittari ja tarkista, ovatko liikkeen ruuvit kunnolla kiinni.
12	Elastisten komponenttien halkeilu	Painemittarin käytön aikana mittarin jousiputki murtui, mikä aiheutti jousiputken muodonmuutoksen. Tämän seurauksena painemittari osoitti ilmiöitä, kuten osoitin ei palannut nollaan eikä toiminut kunnolla.	Pura painemittari ja tarkasta, onko ei-elastisissa osissa halkeamia.
13	Vikoja elastisten komponenttien ulkonäössä	Elastisten komponenttien valmistuksen ja kuljetuksen aikana niiden pinnoilla on merkittäviä ulkoisia naarmuja, jotka luovat jännityksen keskittymispisteitä. Ajan myötä nämä kohdat johtavat halkeamiin ja mahdollisesti komponenttien halkeilemiseen.	Pura ja tarkasta painemittari. Tarkista, onko ulkonäkö hyvässä kunnossa, etsi naarmuja tai kolhuja ja tarkista, onko elastisissa osissa halkeamia.
14	Elastisen komponentin suorituskyky on huono.	Elastisilla komponenteilla itsellään on ominaisuuksia, kuten elastinen jälkivaikutus, elastinen viive ja kumulatiivinen jäännösmuodonmuutos. Nämä ominaisuudet määräytyvät jousiputken materiaalin ja lämpökäsittelyprosessin mukaan. Käyttöajan pidentyessä kimmoisuus laskee vähitellen, mikä johtaa osoitusvirheisiin, nollasta poikkeavaan palautumiseen nollaan jne. Tämä määräytyy elastisten komponenttien luontaisten ominaisuuksien perusteella ja on väistämätöntä. Tämän syyn esiintymisaika riippuu materiaalin laadusta. Tämä ilmiö saa jousiputken ulkohalkaisijan vähitellen kasvamaan.	Tarkista viallisen osan mitta ja vertaa sitä käyttämättömän osan mittoihin ja piirustuksiin nähdäksesi onko lisäystä. Riippuu omasta todellisesta tilanteesta.

Mitä tulee siihen, onko jousiputken ulkohalkaisijan ja seinämän paksuuden todellisissa mittaustiedoissa muutoksia, seuraavasti:

Otetaan esimerkiksi Y60-tyyppinen bourdon-putki

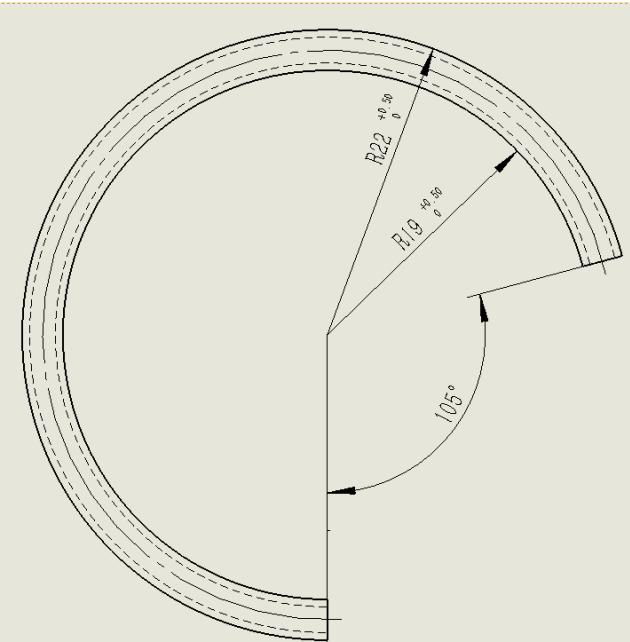

Jousiputken ulkohalkaisijan tulee olla 44mm (0,1) (kuten kuvassa 1)

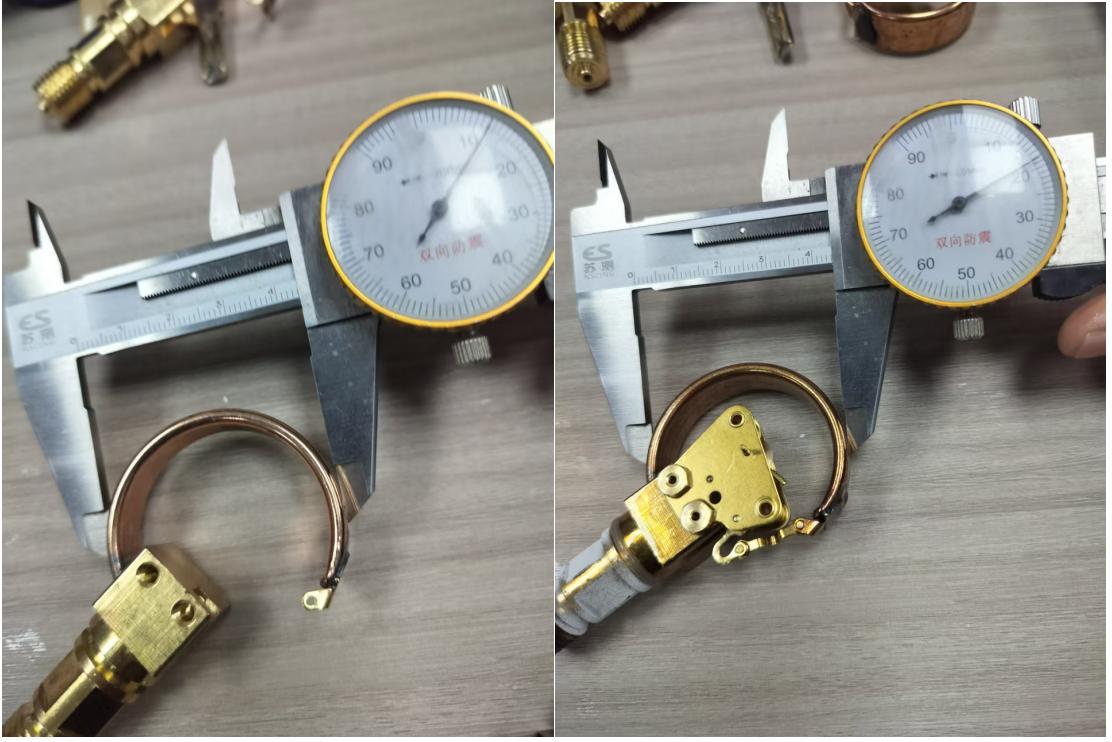

Käyttämättömän tuotteen mitattu koko on 44,12 mm (kuten kuvassa 2),

Otetaan esimerkki Y60-mallin painemittarista, jossa osoitin ei palaa nollaan. Ymmärrätkö nyt ylipaineen ja epävakaan paineen esiintymisen käytön aikana?

Yrityksemme tarjoamat korjaavat ja ehkäisevät toimenpiteet ovat seuraavat:
Korjaus:
Palauta tuotteiden romutetut hitsatut komponentit, vaihda hitsatut komponentit, asenna ja kalibroi ne ja lähetä ne toimittajalle vaihdettavaksi.
Korjaavat toimenpiteet:
1. Yrityksemme tarkastaa saapuvien materiaalien materiaalin suorituskyvyn ja lisää testauksen intensiteettiä varmistaakseen saapuvan materiaalin suorituskyvyn vakauden ja vähentääkseen vikojen määrää;
2. Ylläpidä hyvää ja tiivistä tehokasta viestintää yhteistyössä toimivien yksiköiden vastuuhenkilöiden kanssa. Toimittajan ja asiakkaan tulee yhdessä tarkistaa nollasta poikkeavat tekijät ja työskennellä yhdessä vahvistaakseen valvontaa vikojen esiintymisen vähentämiseksi.
