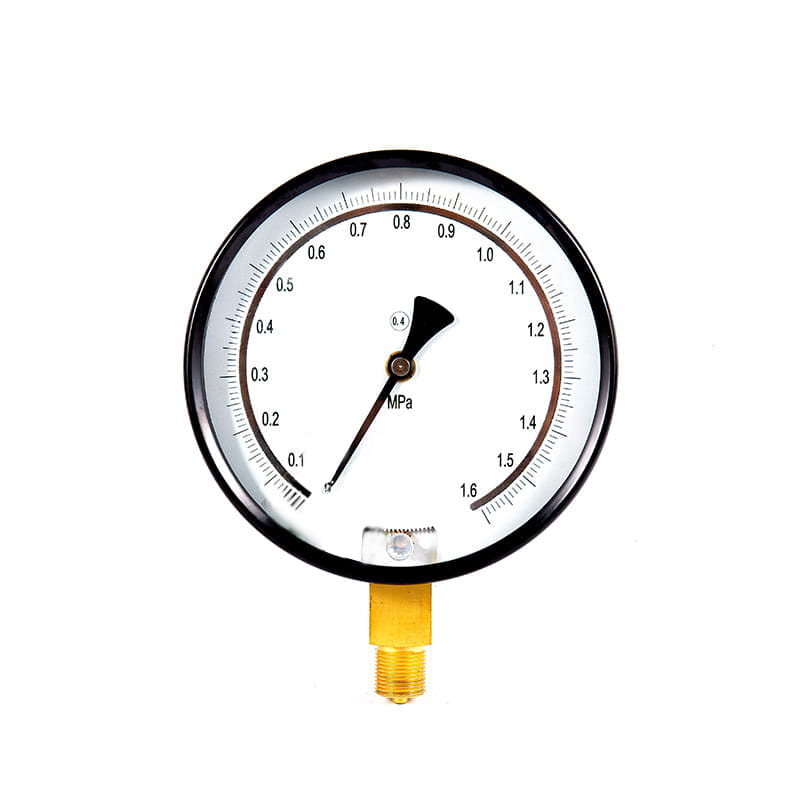

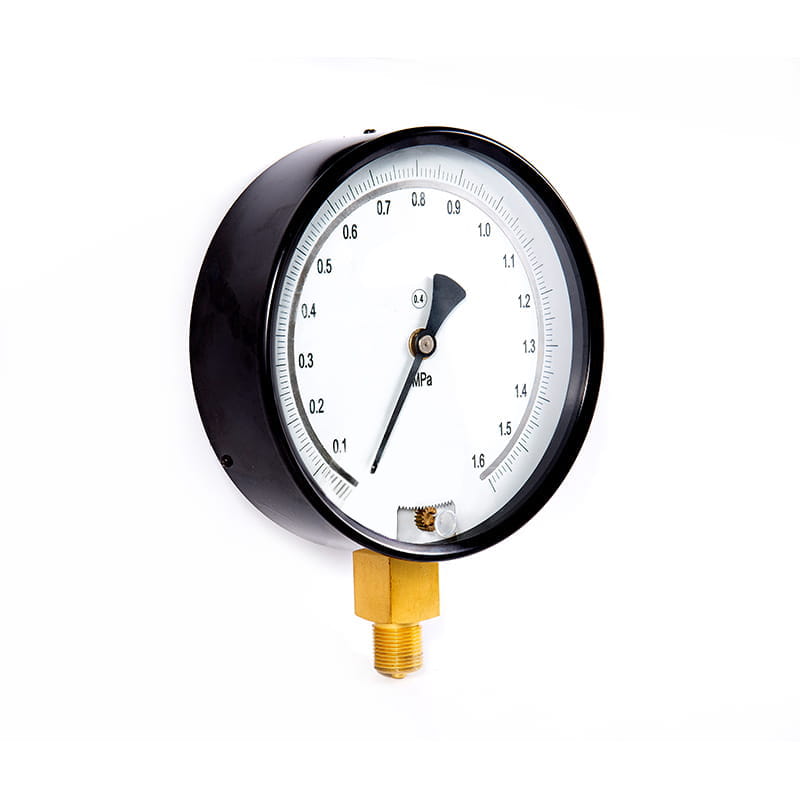

◆ Malli: YJ150 YJ150A
◆ Käyttö: Tätä instrumenttisarjaa käytetään pääasiassa teollisuus- tai siviili -tavallisten painemittarien kalibrointiin. Sitä voidaan käyttää myös mittaamaan tarkasti korroosien, ei-kiista-kiteyttävien ja ei-konsolidoivien väliaineiden, kuten kupariseoksen ja seoksen rakenteellinen teräs, paineen tarkasti prosessikohdassa.
Tämä mittakaavarivin instrumenttisarja peilirenkaan asettamisessa käytössä voi tehdä lukuvirhe minimoida.
◆ Tekniset parametrit ：
| mallinumero | YJ150 | YJ150A | |
| Nimellishalkaisija | Φ 150 | ||
| Asennuslomake | Ⅰ | * | * |
| Ⅳ | * | * | |
| Liittimen lanka | M20 × 1.5 | ||
| Tarkkuusluokka | 0.4 | ||
| Mittausalue （ MPA ） | Vapaa ： -0.1 ～ 0 Paine tyhjiö ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Paine: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 | ||
| Ympäristöolosuhteet | lämpötila ： 20 ℃ ± 3 ℃ | ||
| värähtelyluokitus | V · H · 2 | ||
| suojeluluokka | IP54 | ||
| Toteutusstandardit | GB/T 1227 | ||
| HUOMAUTUS: 1. yhteiset ketjut voidaan mukauttaa käyttäjän vaatimusten mukaisesti. | |||
◆ Ulkoiset mitat:

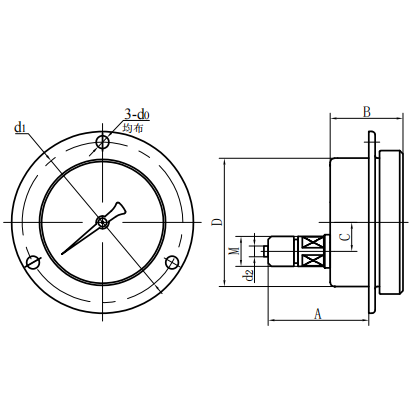

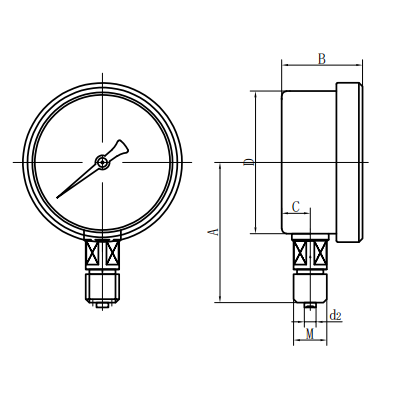

| Radiaalinen suora tyyppi (ⅰ) | Aksiaalinen eksentrinen suora tyyppi (ⅱ) |
| mallinumero | Yleiset mitat （ mm ） | |||||||
| Eräs | B - | C | D -d | D0 | D1 | D2 | M | |
| YJ150- Ⅰ YJ150- Ⅰ | 113 | 51 | 21 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YJ150- Ⅳ YJ150- Ⅳ | 79 | 51 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
