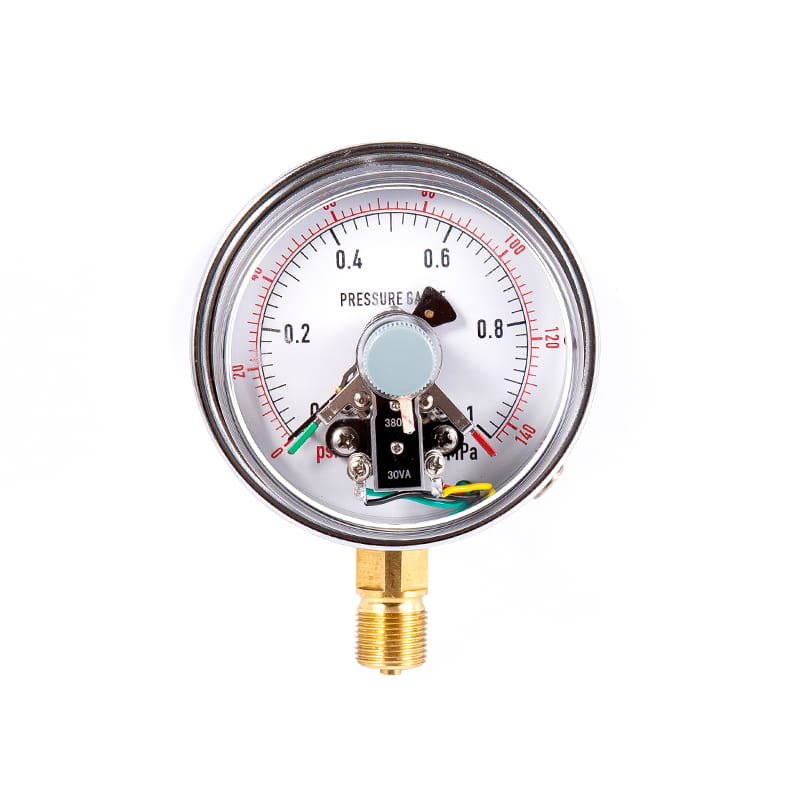

Yxch -sarja Reed Electric Contact -painemittari

◆ Malli: Yxch100 yxch150

◆ Sovellus: Tämän tyyppinen instrumentti soveltuu nesteiden, kaasujen tai höyryjen paineen mittaamiseen ilman räjähdysvaaraa, kiteyttämistä, jähmettymistä eikä syövyttäviä vaikutuksia kuparin ja kupariseoksiin. Kun se on varustettu sopivalla piirijärjestelmällä, se voi lähettää hälytyksen tai automaattisen ohjauksen mitattavalle ja ohjattavalle painejärjestelmälle.

Tällainen instrumentti parantaa kosketusta tyhjölaitteeseen, joka välttää kosketuksen hapettumisen aiheuttaman huonon kosketuksen, joten sillä on nopea ja herkkä vaste ja luotettava kosketuskontakti, ja se on alokas, joka voi korvata magneettisen kosketuspainemittarin pienitehon ja pienen jännitteen työolojen aikana.

◆ Jos on tarpeen tehdä iskunkestävä tyyppinen painemittari, se voidaan täyttää glyseriinillä tai silikoniöljyllä.

Saada lainaus

◆ Tekniset parametrit:

Malli		Yxch100			Yxch150
Nimellishalkaisija		Φ 100			Φ 150
Asennustyyppi	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Asennuslankot		M20 × 1.5
Tarkkuusluokka		1.6
Mittausalue （ MPA ）		Totta Avaruus: -0.1 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 0 Paine tyhjiö: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Paine: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Ympäristöolosuhteet		Lämpötila: -10 ° C ~ 55 ° C; Suhteellinen kosteus: ≤ 75 Prosentti
Sähköparametrit		★ Arvioitu jännite: 24 V DC ★ Arvioitu virta: 0,25a ★ Sähköelämä: 105 aika ★ Ohjaustila: Koko asteikko voi säätää ylärajoja, ylärajoja (kaksinkertaiset ylärajat), alarajat (kaksinkertaiset alarajat) ja muut hitaat ruokokytkimet
Johdotus		Ilmailutulpat	1	2		3	4
		Linja väri	punainen	vihreä		keltainen	musta
		Lähtöliittimet	yläraja	alaraja		julkinen	maadoitus
Värähtelynkestävyysluokitus		V · H · 3
Bourdon -putkimateriaali		QSN4-0.3
Pääsynsuojaus		IP54
Valvoa standardia
HUOMAUTUS: Yhteinen lanka voidaan valmistaa putkilankaksi tai kapenevaksi putkilankaksi käyttäjän vaatimusten mukaisesti (katso valintaopas).

◆ Mitat:

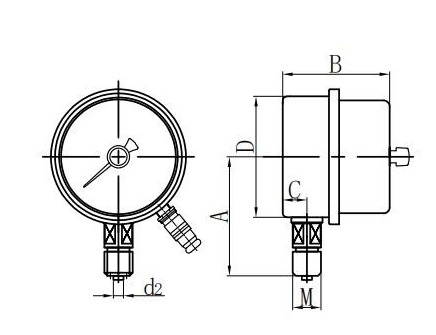

Radiaalinen suora (I.)

Aksiaali- Epäkeskeinen suora (ii.)

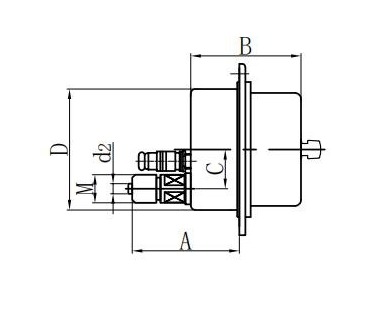

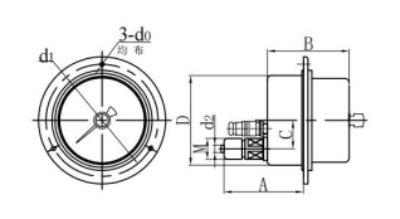

Aksiaalinen epäkeskoinen huuhtelukiinnitys (iv.)

Radiaalinen kupera kiinnitys (vi.)

Malli	Mitat( mm -Eräs
Malli	A	B -	C	D -d	D0	D1	D2	M
Yxch100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxch150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
