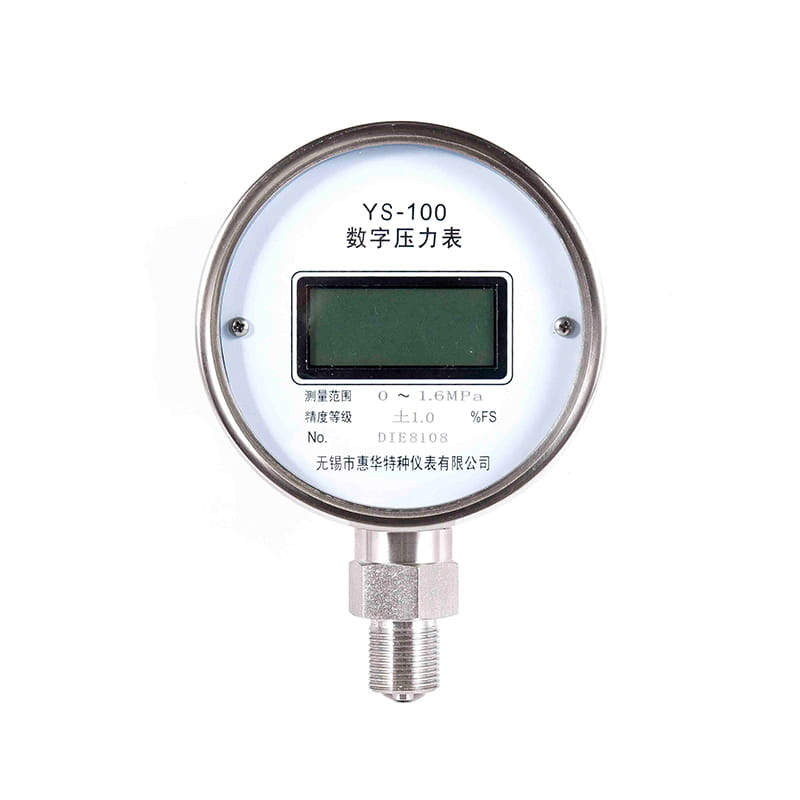

◆ Malli: YS100 YS150
◆ Johdanto: Tällä digitaalisella painemittarilla on kaunis muoto, vakaa suorituskyky ja tarkka mittaus; Siinä yhdistyvät maailman johtava mikroprosessoritekniikka ja edistyksellinen analoginen digitaaliseen muuntoalgoritmiin suuren tarkkuuden ja pienen tehonkulutuksen saavuttamiseksi.
SAATAVAT TUNEEN SIPU, se voi muistaa ja pitää korkeimman paineen huipun arvon ja alhaisimman painekeskuksen arvon instrumentin tiedonkeruun ja mittauksen prosessissa. Suuren näytön nestekidenäyttötekniikan omaksuminen, jotta tiedot olisivat selkeitä ja helppo lukea. Ainutlaatuista taustavalon tekniikkaa voidaan käyttää normaalisti yöllä.

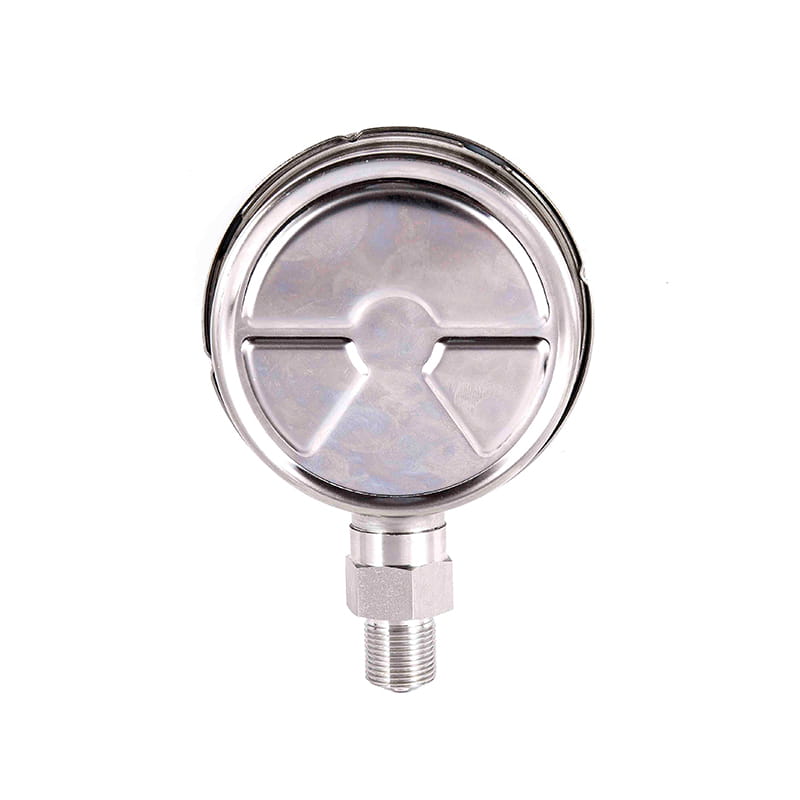

Ruostumattomasta teräksestä valmistettua kuorta, korroosionkestävyyttä, mekaanisen värähtelyn vastustuskykyä, runko kokonaisuutena tiivistystekniikkaa käyttämällä, voidaan levittää monissa monimutkaisissa ympäristöissä.
Tällä tuotteella on sama suorituskyky kuin ulkomaisten digitaalisten painemittarien, mikä on ihanteellinen valinta korvata tuodut instrumentit ja perinteiset mekaaniset mittarit.
◆ Pääkäyttö:
1. Sitä voidaan käyttää yleisten painemittarien, tarkkuuspainemittarien, verenpainimonitorien tai muiden paineenvälineiden kalibrointiin. Se voi myös olla, että sitä voidaan käyttää laajasti paineen tarkkaan mittaamiseen; 2.
2. Öljykentän veden injektio, kaivopäiden astialaitteen paineen mittaus, teholaitteiden putkilinjan pumpun sisääntulon ja poistopaineen mittaus; 3.
3.
Petrokemian teollisuus: tyhjiö, mikropaine ja syövyttävä kaasu ja nestemäinen paine tuotantoprosessin mittauksessa; 4.
4. Hydraulijärjestelmän, jäähdytyksen ja prosessien seurantaa.
5. Korkean lämpötilan väliaine, viskoosinen väliaine ja nesteen korkeuden mittaus; 6.
6. Ilmastointilaitteet, kaasunkäsittelylaitteet, hengityslaitteet, lääketieteelliset laitteet, työväenpidot, kompressorit ja isobarinen paineen mittaus.
Voiman mittaus.
◆ Tekniset parametrit:
| Malli | YS-100 | YS-150 | ||||
| Nimellishalkaisija | Φ 100 | Φ 150 | ||||
| Asennustyyppi | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Asennuslankot | M20 × 1.5 | |||||
| Mittausalue | Mittausmenetelmä | Tarkkuusluokka ( %Fs-A | Taattu tarkkuuden lämpötila -alue | |||
| (0 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 60) PA | Paaine | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) PA | Paine | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Paine | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Paine | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Mittapaine- differentiaalipaine | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) kPa | Mittapaine- absoluuttinen paine | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Mittaripaine | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Mittaripaine | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPa | Mittaripaine | 0 ℃ ~ 50 ℃ | ||||
| Yllä otettu paineyksikkö käyttää Pa , ja muita paineyksiköitä voidaan käyttää myös käytännöllisessä sovelluksessa, kuten: Kgf/cm2 、 baari 、 mbar 、 psi 、 mmh2o 、 mmhg 、 pankkiautomaatti | ||||||
| Ympäristöolosuhteet | Lämpötila: -10 ° C ~ 50 ° C; Relative humidity: < Ilmakehän paine: 86 ~ 106 kPa | |||||
| Viestintärajapinta | ★ Viestinnän sarjaportti: Rs232 ★ Baud -arvo: 2400 , 4800 , 9600 valinnainen (tehdas oletus 9600 ) ★ Tietojen pituus: 8 bitit; Pysäytä bitit: 2 bitti ★ Meter -osoite: 1 ~ 112 | |||||
| Lisäominaisuudet | ★ Lämpötilan mittaus: - 30 ° C ~ 90 ° C; Resoluutio: ± 0.1 °C ★ Piikin tallennus: Tallenna mittauksen aikana tapahtuvat enimmäispaine- ja vähimmäispaine -arvot ★ Ylijännityshälytys: Hälytyskynnys voidaan asettaa mielivaltaisesti mittausalueella ★ Ajastimen sammutus: Voit asettaa ajastimen sammuttaaksesi | |||||
| Analoginen valinta | ★ Paineprosentin osuus: Osoitin näyttää paineen mittausalueen prosenttimäärän tuulettimen muodossa ★ Painevaihtelun osoitus: Osoittimen kääntö osoittaa, kuinka paljon viereinen toissijainen paineen mittaus vaihtelee ★ Painehälytyspainekynnyksen osoitus: Kolmen osoittimen järjestelyä käytetään osoittamaan, ylittääkö nykyinen paine -arvo hälytyskynnyksen | |||||
| Näytön näyttö | FSTN LCD -näyttö; Viisinumeroinen näyttö; Sininen taustavalo | |||||
| Virtalähdetila | Sisäänrakennettu akku (katso akkumallin käyttöohje) | |||||
| Seisminen luokitus | V · H · 3 | |||||
| Pääsynsuojaus | IP63 | |||||
| Valvoa standardia | JB/T 7392 | |||||
| HUOMAUTUS: Se voidaan tehdä myös putkilankoiksi tai kapeneviksi putkilangoiksi käyttäjän vaatimusten mukaisesti (katso valintaoppa). | ||||||
◆ Mitat:
| Radiaalinen suora (I.) | Aksiaali- Epäkeskeinen suora (ii.) |
| Aksiaalinen epäkeskoinen huuhtelukiinnitys (iv.) | Radiaalinen kupera kiinnitys (vi.) |
| Malli | Mitat( mm -Eräs | |||||||
| A | B - | C | D -d | D0 | D1 | D2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
