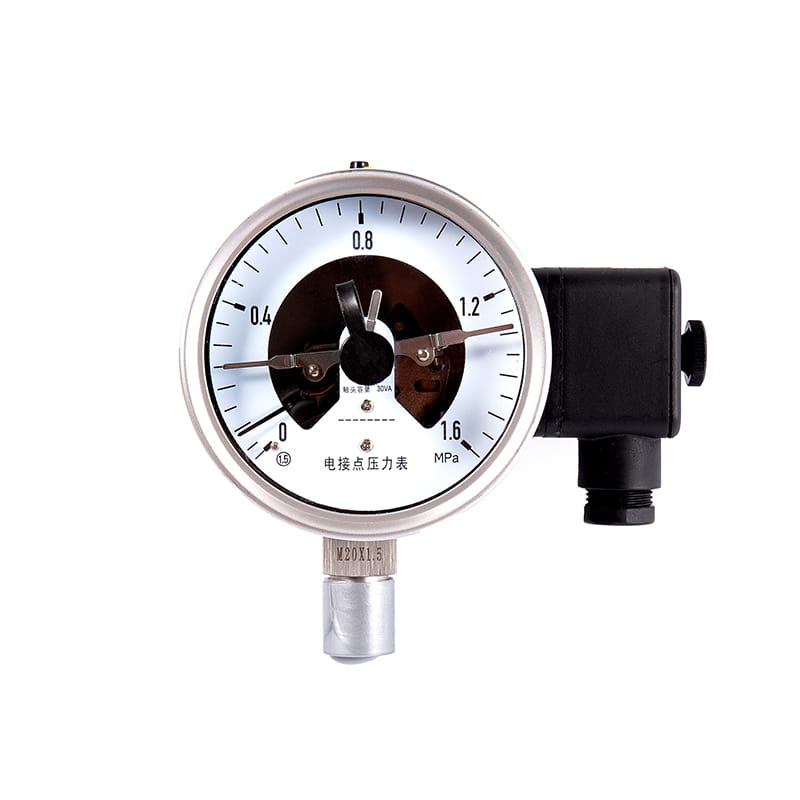

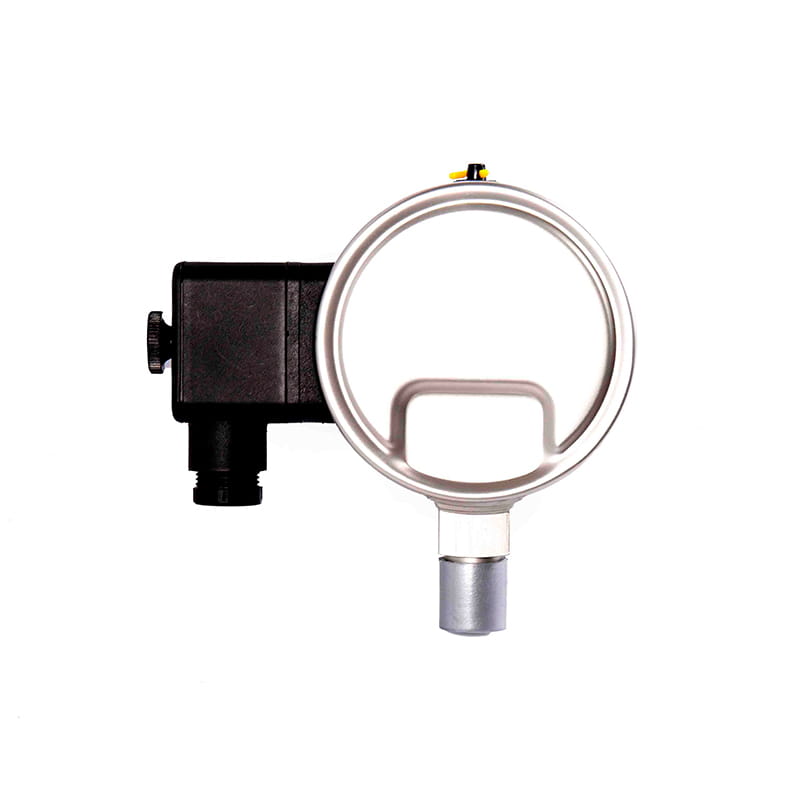

YXD -sarjan valosähköinen sähköinen kosketuspainemittari

◆ Malli: Yxd100 yxd150

◆ Käyttää: Tällainen instrumentti korvaa sähköisen kosketuspainemittarin, se säilyttää sähkö kosketuspainemittarin merkinnän edut, ja instrumentti on tehnyt perustavanlaatuisen parannuksen, valosähköisen anturin muodostamiseksi kontaktisen signaalilaitteen, fotoelektrisen ohjaimen kautta, korkean herkkyyden ohjaamiseen, kuten korkean herkkyyden. Tarkkuus, erinomaiset kytkentäominaisuudet. Sitä käytetään laajasti öljy-, kemianteollisuudessa, metallurgiassa, ydinenergiateknologiassa ja usein vaihtamisprosessissa.

Laite soveltuu nesteiden, kaasujen tai höyryjen paineesta vakaan ja luotettavaan mittaamiseen ja hallintaan ilman räjähdysvaaraa, kiteydellistämistä, ei-sotilaaista ja ei-korroosioista vaikutusta kupari- ja kupariseoksiin.

Tämäntyyppinen instrumentti on saanut uuden apuohjelman patentin, patenttinumero: 99229277.8 .

◆ Jos on tarpeen tehdä iskunkestävä tyyppinen painemittari, se voidaan täyttää glyseriinillä tai silikoniöljyllä.

Saada lainaus

◆ Tekniset parametrit:

Malli

YXD100

Yxd150

Nimellishalkaisija

Φ 100

Φ 150

Asennustyyppi

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Asennuslankot

M20 × 1.5

Tarkkuusluokka

1.6

Mittausalue

（ MPA ）

Todellinen tila: -0.1 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 0

Paine tyhjiö: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0.1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4

Paine: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Ympäristöolosuhteet käyttää

Lämpötila: -10 ° C ~ 55 ° C; Suhteellinen kosteus: ≤ 75 %.

Sähköparametrit

★ Enimmäiskuorma: 7A 250 V AC; 7A 30V DC

★ Virtalähteen jännite: 220 V AC

★ Virrankulutus: ≤2,2VA

★ Sähköelämä: 105 aika

★ Ohjaustila: Koko mittakaavan säädettävät ylä- ja alarajat, ylärajat (kaksinkertaiset ylärajat), alarajat (kaksinkertaiset alarajat) ja muut hitaat valosähköiset kytkimet

Johdotus

Instrumentin laajennus

Ohjaimet

Ulkoinen johdotus

Alaraja

Yläraja

Yleensä avoin

Keskipitkä

Yleensä suljettu

Yleensä avoin

Keskipitkä

Yleensä suljettu

220 V Virtalähde

Värähtelynkestävyysluokitus

V · H · 3

Bourdon -putkimateriaali

QSN4-0.3

Pääsynsuojaus

IP64

Valvoa standardia

HUOMAUTUS: Liitoslanka voidaan valmistaa putkilankaksi tai kapenevaksi putkilankaksi käyttäjän vaatimusten mukaisesti (katso valintaopas).

◆ Tekniset parametrit - Yxg-k ohjain

työ työ artikla palas	Virtalähde	AC 220 V
	Virrankulutus	1,2W
	Ympäristön lämpötila	5 ℃ ~ 40 ℃
	Suhteellinen kosteus	10% ~ 75%
Menettää ulkona Koskettaa Piste	Nimelliskuorma (resistiivinen).	AC 250V 8A ； DC 30V 8a
	Sähköelämä	105 aika
	Mekaaninen elämä	1 000 000 aika
	Yhteystyyppi	Alaraja: Normaalisti suljettu, normaalisti avoin Yläraja: Normaalisti suljettu, normaalisti avoin
P.S palas	1,35x opasjuna 1 pala. 2 . 2 Oppaan opaskiskopäätteiden kiinnikkeitä.

◆ Instrumentin mitat:

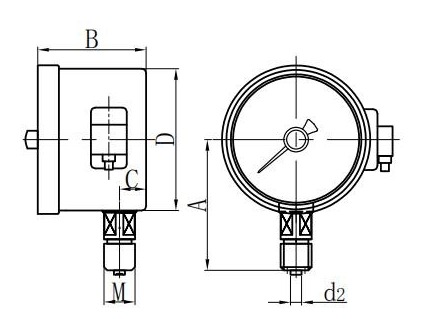

Radiaalinen suora (I.)

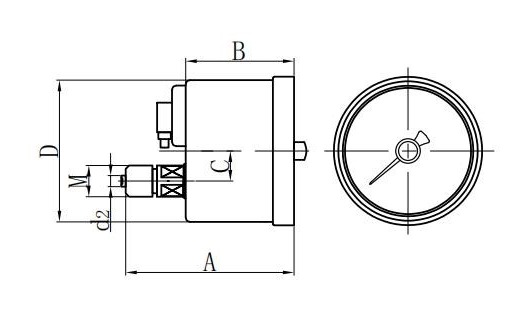

Aksiaali- Epäkeskeinen suora (ii.)

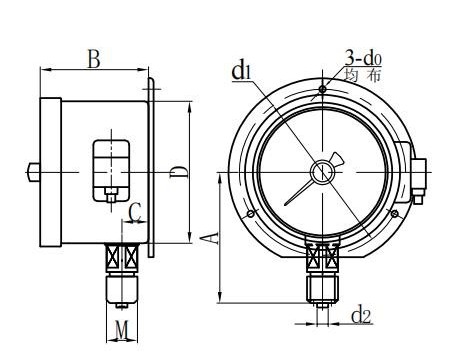

Radiaalinen kupera kiinnitys (vi.)

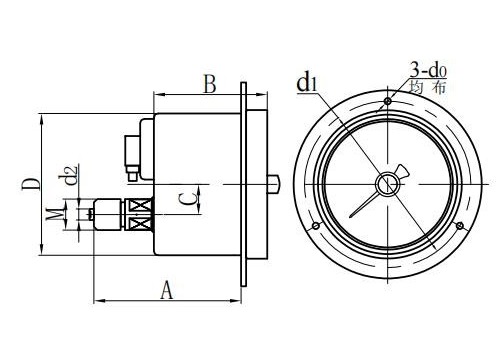

Axial eccentric flush mount (IV.)

Malli	Mitat( mm -Eräs
Malli	A	B -	C	D -d	D0	D1	D2	M
YXD100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxd150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
Yxd150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
Yxd150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxd150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
