Iskunkestävä painemittari

Teollisuuden monimutkaisessa ympäristössä paineenmittauksen vakaus vaikuttaa suoraan laitteiden turvallisuuteen ja tuotannon tehokkuuteen. Tavallinen painemittarit ovat alttiita osoittimen tärinälle, epätarkille lukemille ja jopa mekanismin vaurioitumiselle ympäristöissä, joissa on tärinää tai pulsseja. Sitä vastoin iskunkestäviä painemittareita ainutlaatuisella muotoilullaan on tullut "pakollinen" laitteisto tärinäolosuhteissa. Tämä artikkeli suorittaa syvällisen analyysin kolmesta ulottuvuudesta: mallista, rakenteesta ja materiaalista, jotta voit tehdä tarkkoja valintoja ja sovelluksia.

Malli

Iskunkestävän painemittarin malli sisältää yleensä perustiedot, kuten mittausalueen, rakennemuodon ja asennustavan. Esimerkkinä valtavirran YN-sarja:

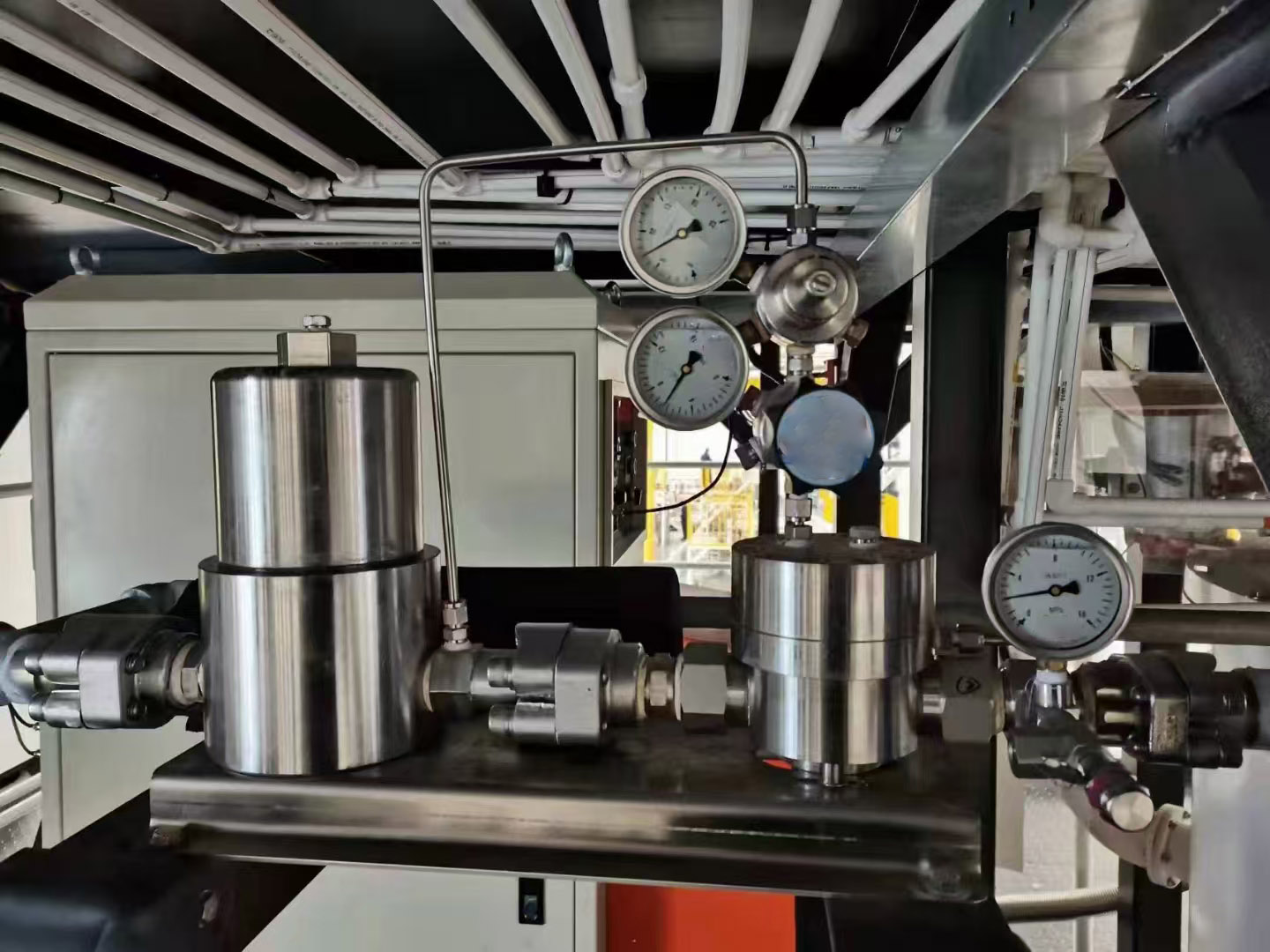

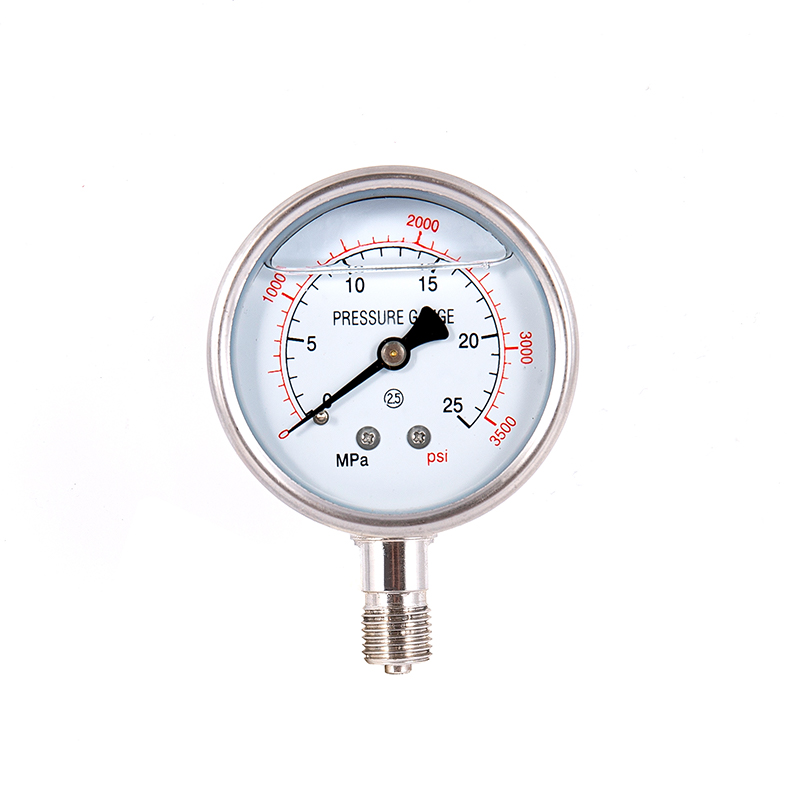

·YN-60: Y tarkoittaa painemittaria, N tarkoittaa iskunkestoa, 60 edustaa kellotaulun halkaisijaa (mm). Ilman jälkiliitettä sen oletetaan olevan säteittäisesti reunaton asennus, joka sopii pienille ja keskikokoisille laitteille (kuten ilmakompressorit, hydraulipumput)

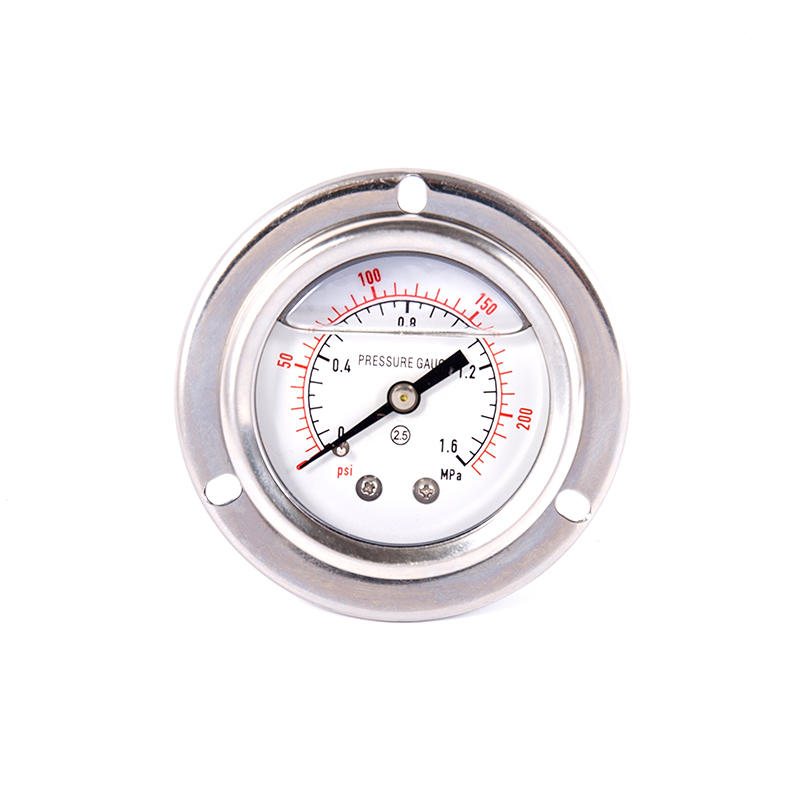

·YN-100ZQ: "ZQ" tarkoittaa aksiaalista reuna-asennusta, joka sopii upotettavaksi kytkentäkaapin paneeliin tärinän siirtymisen estämiseksi. Sitä käytetään yleisesti voimakkaan tärinän skenaarioissa, kuten laivojen konehuoneissa ja kaivoskoneissa.
Valintaperiaate: Tärinävoimakkuuden (esim. jos laitteen tärinä ylittää 3,5 m/s, tulee valita iskunkestävä tyyppi), keskitason ominaisuuksien (esim. syövyttävä ympäristö vaatii ruostumatonta terästä) ja asennustilan perusteella tehdään kattava valinta.

Rakennesuunnittelu

Iskunkestävän painemittarin vakaus perustuu kolmeen ydinmalliin:
Kaksoisvaimennusjärjestelmä
· Fyysinen puskurointi: Kellon runko on täytetty korkeaviskoosisella silikoniöljyllä tai glyseriinillä (ISO VG 1000 -standardien mukaisesti), joka imee yli 80 % mekaanisesta tärinäenergiasta, mikä vähentää osoittimen liikkeen amplitudia 80 %.
· Tiivistesuunnittelu: Reunaasennuksella varustetussa aksiaalisessa tyypissä (kuten YN-100ZQ) käytetään kaksikerroksista lasia eristämään vaimennusneste ja asentotapit, mikä estää öljyvuotoa vaikuttamasta tarkkuuteen.

Dynaaminen vasteoptimointi: Sykkivää painetta sisältävissä sovelluksissa, kuten kompressoreissa ja pumpuissa, iskunkestävä painemittari saavuttaa tämän pidentämällä osoittimen liikerataa (esimerkiksi käyttämällä kierrejousiputkea), muuntamalla hetkelliset paineenvaihtelut asteittaisiksi muutoksiksi, mikä varmistaa pitkän aikavälin vakauden ±1,6% tarkkuudella.

Valitse materiaalin mukaan
Materiaali määrää suoraan painemittarin korroosionkestävyyden, lämpötilan kestävyyden ja käyttöiän.
Kotelo ja liitin:
· Ruostumaton teräs: Kestää happo- ja alkalikorroosiota, sopii kemian- ja lääketeollisuuteen. Se voi toimia vakaasti suuren kysynnän skenaarioissa, kuten ydinvoimassa ja elintarvikejalostuksessa.
· Kupariseos: Edullinen, helppo käsitellä, käytetään yleisesti hydraulijärjestelmissä ilman voimakkaita syövyttäviä vaikutuksia. Sitä tulee kuitenkin välttää joutumasta kosketuksiin ammoniakkiväliaineen kanssa (koska se on altis jännityskorroosiolle).

Kevätputki ja liike:
· Fosforipronssi: Sillä on hyvä elastisuus ja se kestää väsymistä. Se sopii korkean lämpötilan (-10 ℃ - 60 ℃) ympäristöihin, kuten tavallisiin teollisuuslaitteisiin.
· Ruostumaton teräs: Kestää muodonmuutoksia jopa korkeissa lämpötiloissa (-40 ℃ - 200 ℃), sopii höyryputkiin ja korkean lämpötilan reaktioastioihin.

Vaimennusneste ja tiivisteet:
·Silikoniöljy: Sillä on laaja lämpötilansietokyky - ei jähmety -40 ℃:ssa eikä haihdu 200 ℃:ssa. Se on suositeltu valinta korkeissa lämpötiloissa (kuten ruiskuvalukoneiden hydraulijärjestelmässä).
·Nitriilikumitiivisteet: Kestää öljyä, mutta ei liuottimia. Fluorikumitiivisteet kestävät voimakkaita syövyttäviä aineita, mutta ne ovat kalliimpia.

Sovellusskenaariot ja valintaehdotukset
Skenaariot, joissa maanjäristyksen kestävä painemittari on pakollinen
· Voimakas tärinäympäristö: Laivan konehuone (värähtelykiihtyvyys yli 5 m/s²), kaivosmurskaimet, tietyt aksiaaliset asennusmallit.
Sykkivä paineväliaine: Mäntäkompressorin ulostulo (pulssi jopa 0,2 MPa), ruiskuvalukoneen hydraulijärjestelmä (iskutaajuus 30-50 Hz). Valitse rakenteet mieluiten puskuriruuveilla.

Valinnan tärkeimmät parametrit
· Alue: Kattaa 1,5-kertaisen käyttöpaineen (esimerkiksi 10 MPa:n käyttöolosuhteissa, valitse 0 - 16 MPa). Vältä pitkäkestoista käyttöä täydellä alueella jousiputken väsymisen estämiseksi.
·Liitäntä: Valitse sopiva kierre varusteiden mukaan (esim. G1/2, M20*1.5). Käytä syövyttäviä materiaaleja varten 316L ruostumattomasta teräksestä valmistettuja liittimiä.

Huolto ja asennus: Pidentynyt käyttöikä
·Asennustiedot: Asenna pystysuoraan ja varmista, että vaimennusneste jakautuu tasaisesti. Kallistuskulman tulee olla ≤ 30°; periaatteellisia tärinälähteitä varten puskuriputki tulee lisätä tarvittaessa.
·Säännöllinen huolto: Kalibroi kerran 24 kuukauden välein. Tarkista silikoniöljyn tila korkeissa lämpötiloissa (yli 80 °C) 12 kuukauden välein. Jos öljy sameaa tai vuotaa, se on vaihdettava välittömästi.
· Äärimmäisen ympäristön käsittely: -20 ℃ ja alle: Öljyllä ja glyseriinillä täytetyt lämpömittarit ovat kiellettyjä. Vaihtoehtoinen matalan lämpötilan silikoniöljytyyppi on saatavana. Erittäin syövyttävissä ympäristöissä ruostumattoman teräksen pinnan passivointikerroksen eheys on tarkistettava säännöllisesti.

Iskunkestävän painemittarin valintaan ja käyttöön liittyy teknologian ja kokemuksen yhdistelmä. YN-60:n teollisista perussovelluksista YN-150ZQ:n monimutkaisiin työolosuhteisiin, kupariseosten taloudellisuudesta 316L ruostumattoman teräksen korkeaan korroosionkestävyyteen, jokainen yksityiskohta heijastaa teollisen muotoilun ammattitaitoa. Valitse Wuxin erikoispainemittarit teollisen tuotantosi turvallisuuden takaamiseksi.
