Mikä on etäpainemittari?

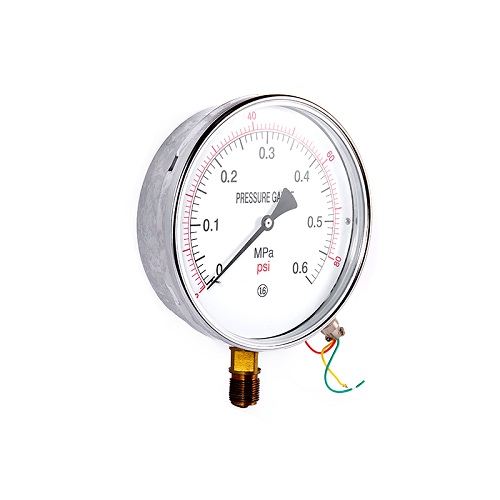

Kaukolähetyspainemittari
Teollisuustuotannossa ja erilaisissa tekniikan aloilla paineen mittaus on tärkeä tehtävä. Etävaihteistopainemittarit , koska instrumentit, jotka voivat muuntaa painearvot sähköisiksi signaaleiksi ja lähettää ne etäyhteydellä, on korvaamaton rooli. Ne eivät vain pysty näyttämään painearvoja reaaliajassa, vaan myös siirtävät tietoja kaukosäädinkeskukseen helpottaen operaattoreita seuraamaan ja säätämään milloin tahansa.
Nykyään tutkitaan Fartray -painemittarien malleja, rakenteita ja materiaaleja.

1. Mallinumeroiden merkityksen paljastaminen
Etäpainemittarin mallinumero sisältää yleensä paljon tietoa. Eri valmistajien mallien nimeämäsäännöt voivat vaihdella hiukan, mutta yleensä ne seuraavat tiettyjä malleja. Esimerkiksi yhteisen YTZ-150: n ottaminen:
"Y" edustaa painemittaria, joka on painemittarituotteiden yleinen symboli, mikä osoittaa, että se kuuluu paineen mittausvälineiden luokkaan.
"TZ" ilmaisee yleensä kaukovaihteistomenetelmän, kuten vasteen kaukosäädin. Tässä se osoittaa, että tämä painemittari saavuttaa painesugnaalien etälähetyksen vastusmuutosten kautta.
"150" osoittaa, että painimittarin valitsimen nimellinen halkaisija on 150 mm. Suurempi valintahalkaisija tekee lukemista selvemmän ja sopii tilanteisiin, joissa paine -arvo on tarkkailtava etäältä.

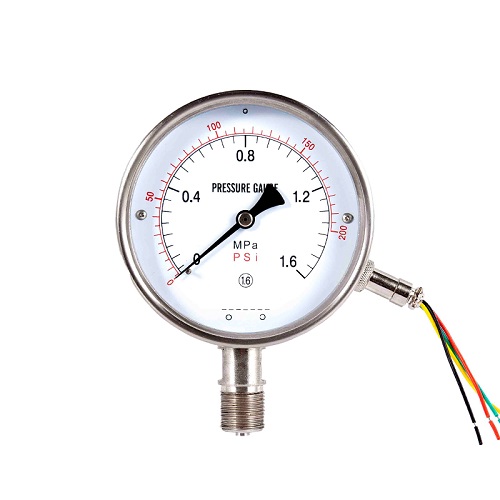

Lisäksi joitain malleja seuraa muut kirjaimet. Esimerkiksi "Z" saattaa viitata iskunkestävään tyyppiin, mikä osoittaa, että tällä kaukopainemittarilla on tietty kyky vastustaa mekaanista tärinää ja se sopii työympäristöön värähtelyillä; "B" saattaa edustaa ruostumattomasta teräksestä valmistettuja materiaaleja, mikä tarkoittaa, että painimittari valitsee ruostumattoman teräksen materiaaliksi, mikä parantaa sen korroosionkestävyyttä ja sopii syövyttävien väliaineiden paineen mittaamiseen.

2. kattava analyysi sisäisestä rakenteesta
Etäpainemittari koostuu pääasiassa mittausosasta, vastuselementeistä, lähetysmekanismista, kotelosta ja liitäntärajapinnasta jne.
Mittausosa: Ydinkomponentti on Bourdon -putki, joka on ontto metalliputki, joka on taivutettu tiettyyn muotoon (yleensä C: n muodossa). Kun mitatun väliaineen paine tulee Bourdon -putkeen, putken päät läpikäyvät joustavan muodonmuutoksen voiman vuoksi. Mitä suurempi paine, sitä ilmeisempi muodonmuutos. Tämä muodonmuutos on paineen mittauksen perusta, ja seuraava signaalin muuntaminen ja näyttö perustuvat tähän.
Vastuselementti: Yleensä käytetään liukuvaa potentiometriä. Harja on kytketty jousiputken voimansiirtomekanismiin. Kun jousputki muodonmuutos paineen muuttuu, se ajaa harjan liukumaan potentiometriin, muuttaen siten potentiometrin vastusarvoa. Tämä vastusarvon muutos on verrannollinen mitattuun paineeseen saavuttaen muuntamisen painisignaalista vastussignaaliin.
Vaihteistomekanismi: Se koostuu kytkentätangoista, vaihteista jne. Se toimii "siltana" ja "vahvistimena". Toisaalta se välittää jousputken pienen muodonmuutoksen harjaan aiheuttaen sen liukumisen potentiometriin; Toisaalta se vahvistaa jousiputken pienen siirtymän, ajaen osoitinta kiertämään valitsimessa, jotta paine -arvo osoittaa paikallisesti.
Shell: Sen päätehtävä on suojata sisäisiä komponentteja, estämällä pölyä, kosteutta, mekaanisia törmäyksiä jne. Vaurioiden vaurioita sisäisille tarkkuusosille. Yleisiä kuorimateriaaleja ovat hiiliteräs ja ruostumaton teräs. Hiiliteräskuoret ovat alhaisemmat ja ne sopivat yleisiin työympäristöihin; Ruostumattomasta teräksestä valmistetut kuoret ovat paremmat ruosteen ehkäisy- ja korroosionkestävyydet ja ne sopivat ankariin ympäristöihin, kuten sellaisiin, joilla on kosteisia olosuhteita tai syövyttäviä kaasuja tai nesteitä.
Liitosrajapinta: Tätä käytetään testattujen laitteiden kytkemiseen putkilinjaan. Yleinen yhteysmenetelmä on kierteitetty yhteys. Esimerkiksi M20*1,5: n kierteitetty määritelmä käytetään melko yleisesti. Tämä yhteysmenetelmä on kätevä asennukselle ja sillä on hyvä tiivistymisteho, varmistaen, että testattu väliaine ei vuoda.

3.Materiaalivalinta
Materiaalien valinta etäpainemittarin jokaiselle komponentille vaikuttaa suoraan sen suorituskykyyn, sovellettavaan alueeseen ja käyttöikäyn:
Borden -putkimateriaali:
Kupariseos: kuten fosfori -pronssi jne., Niillä on hyvä joustavuus ja korroosionkestävyys, ja sillä on suhteellisen alhaiset hinnat. Ne soveltuvat nesteiden, kaasujen tai höyryjen paineen mittaamiseen, joilla ei ole räjähdysvaaraa, eivät kiteytetä, eivät jähmettyä eivätkä aiheuta korroosiota kuparin ja kupariseoksille. Niitä käytetään esimerkiksi yleisten väliaineiden, kuten veden ja ilman, mittaamiseen.
Ruostumattomasta teräksestä: Materiaaleilla, kuten 304/316/316L ruostumattomasta teräksestä, on erittäin vahva korroosionkestävyys. Ne soveltuvat nesteiden, kaasujen tai höyryjen paineen mittaamiseen, joilla on heikko emäksinen luonne, mutta ilman räjähdysriskiä, ​​eivät kiteyty ja eivät jähmettyä. Niitä käytetään laajasti teollisuudessa, kuten kemian tekniikka, öljy ja lääkkeet. Näiden toimialojen mitatulla medillä on usein tiettyjä syövyttäviä ominaisuuksia.
Kuorimateriaali:
Hiiliteräs: Se on kustannustehokas, helppo käsitellä ja voi täyttää painemittarien suojausvaatimukset yleisissä ympäristöissä. Joissakin tapauksissa, joissa korroosionkestävyyttä ei vaadita ja ympäristö on suhteellisen kuiva ilman syövyttäviä aineita, kuten tavallisissa mekaanisissa prosessointipajoissa, voidaan valita hiiliteräksen koteloidut etälämpötilamittarit.
Ruostumaton teräs: Sillä on erinomaiset ranskanvastaiset ja korroosionkestävyysominaisuudet. Jopa kosteisissa tai ympäristöissä, joissa on syövyttäviä kaasuja tai nesteitä, se voi toimia vakaasti pitkään. Teollisuudessa, kuten kemian tekniikka, merenkulku ja elintarvikkeiden jalostus, jossa työolot ovat ankarat, ruostumattomasta teräksestä valmistetut etälämpötilamittarit ovat parempi valinta.
Liittimen materiaali:
Kupariliitin: Käytetään yleensä yhdessä kupariseoksen jousiputkien kanssa, se sopii paineen mittausjärjestelmiin ilman syövyttäviä väliaineita. Sillä on hyvä yhteensopivuus kupariseoksen jousiputkien kanssa ja se voi varmistaa erinomaisen kytkentä- ja tiivistymistehokkuuden.
Ruostumattomasta teräksestä valmistettu liitos: Yhdistettynä ruostumattomasta teräksestä valmistettuun jousiputkeen se sopii tilanteisiin, joihin liittyy syövyttäviä väliaineita. Sen korroosionkestävyys on yhteensopiva ruostumattomasta teräksestä valmistetun jousiputken kanssa, joka estää tehokkaasti vuotojen ja muiden nivelen ongelmien kanssa väliaineiden korroosion vuoksi, mikä parantaa siten koko järjestelmän luotettavuutta ja käyttöikäistä.
Yhteenveto:
Etäpainemittarin malli, rakenne ja materiaali ovat toisiinsa liittyviä ja molemminpuolisesti vaikuttavia. Kun valitset etäpainemittarin, on tarpeen ottaa huomioon nämä tekijät kattavasti erityisen sovellusskenaarion, mitatun väliaineen ominaisuuksien ja mittauksen tarkkuusvaatimusten perusteella. Vain tällä tavalla etäpainemittari voi toimia vakaasti ja luotettavasti sen toiminnan aikana tarjoamalla tarkkoja painetietojen tukea teollisuuden tuotannon ja tekniikan rakentamiselle. Toivomme, että tämän johdannon kautta jokaisella voi olla syvempi ymmärrys ja tiedon etäpainemittarista.
