◆ Malli: YP100-L YP150-L YP100-F YP150-F
◆ Tekniset parametrit:
| Malli | YP100-Lens 、 Yp100-f | YP150-L 、 YP150-F |
| Nimellishalkaisija | F 100 | F 150 |
| Tarkkuusluokka | 2.5 | |
| Mittausalue （ KPA ） | Negatiivinen paine: -60 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2,5 ～ 0 -1.6 ～ 0 Positiivinen paine: 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1,6 0 ～ 2.5 Positiivinen ja negatiivinen paine: -0.8 ~ 0,8-1,2 ~ 1,2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 -30 ～ 30 | |
| Mittausalue （ MPA ） | Tyhjiö: -0.1 ~ 0 Paine tyhjiö: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Paine: 0 ~ 0,06 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1,6 0 ～ 2.5 | |
| Käytä ympäristön lämpötilaa | -40 ℃～ 70 ℃ | |
| Kalvomateriaali | OCR18NI12MO2TI ; SUS316 ; | |
| Asennustyyppi | Kierretty ( L -A Laippa ( F ), ( F1 ) | |
| Värähtelynkestävyysluokitus | V · H · 2 | |
| Pääsynsuojaus | IP64 | |
| Valvoa standardia | JB/T 5491 | |

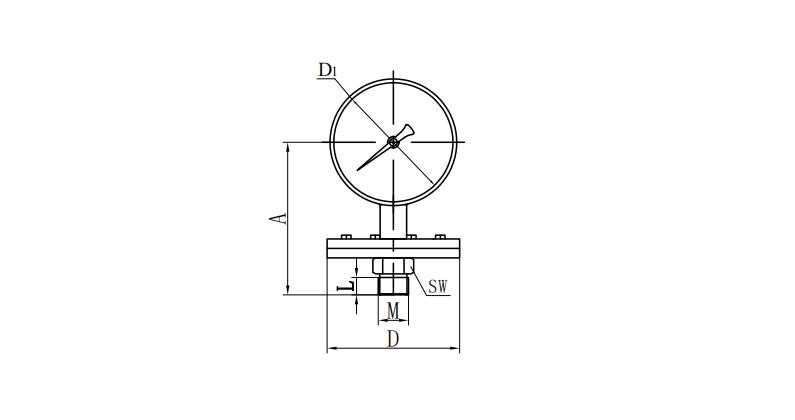

◆ Ulkoiset mitat:
Kierretty ( Lens )
| Malli | Mitat( mm -Eräs | |||||
| A | D -d | D1 | Sw | Lens | M | |
| YP100-L | 135 | Φ 97.5 Mikropressuri φ 165 | 110 | 27 | 20 | M20 × 1.5 |
| YP150-L | 160 | 160 | 27 | 20 | M20 × 1.5 | |
| Huomaa: yhteinen säie ( M ) Voidaan tehdä putkilankaksi tai kapenevaksi putkikieriksi käyttäjän vaatimusten mukaisesti (katso valintaopas). | ||||||
