Virtauksen ja paineen välinen "yhteiselosuhde" Ratkaiseva yhdistelmä teollisissa mittauksissa

Virtausmittarit ja painemittarit liittyvät läheisesti teollisiin mittaus- ja ohjausjärjestelmiin pääasiassa nestemekaniikan periaatteiden ja käytännön sovellutusskenaarioiden kautta. Seuraavassa on tärkeimmät yhteydet ja yhteistyövaikutukset niiden välillä.

Mittausperiaatteiden korrelaatio
·Bernoullin yhtälö: Monet virtausmittarit (kuten suutinlevyt, Venturi-putket, paine-erovirtausmittarit) laskevat virtausnopeuden epäsuorasti mittaamalla nesteen paine-eron. Painemittarit tarjota tärkeitä paine-ero- tai staattisia painetietoja tällaisissa skenaarioissa.
·Nesteominaisuuksien riippuvuus: Virtausnopeuden ja paineen väliseen suhteeseen vaikuttavat sellaiset tekijät kuin nesteen tiheys ja viskositeetti. Painetiedot on yhdistettävä virtausmittauksen korjaamiseksi (esimerkiksi paineen muutokset vaikuttavat merkittävästi kaasun virtausnopeuteen).

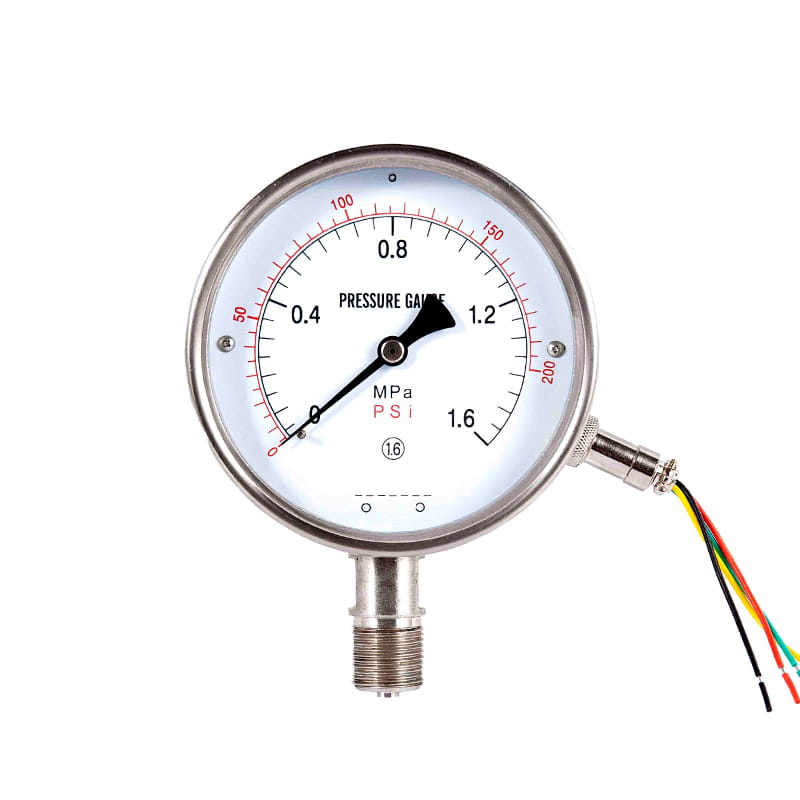

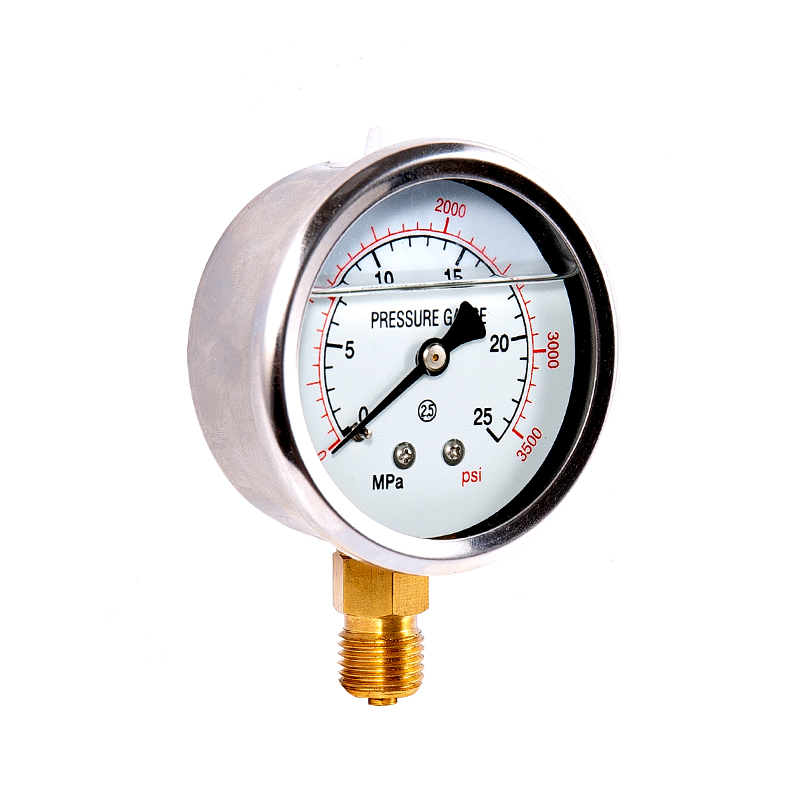

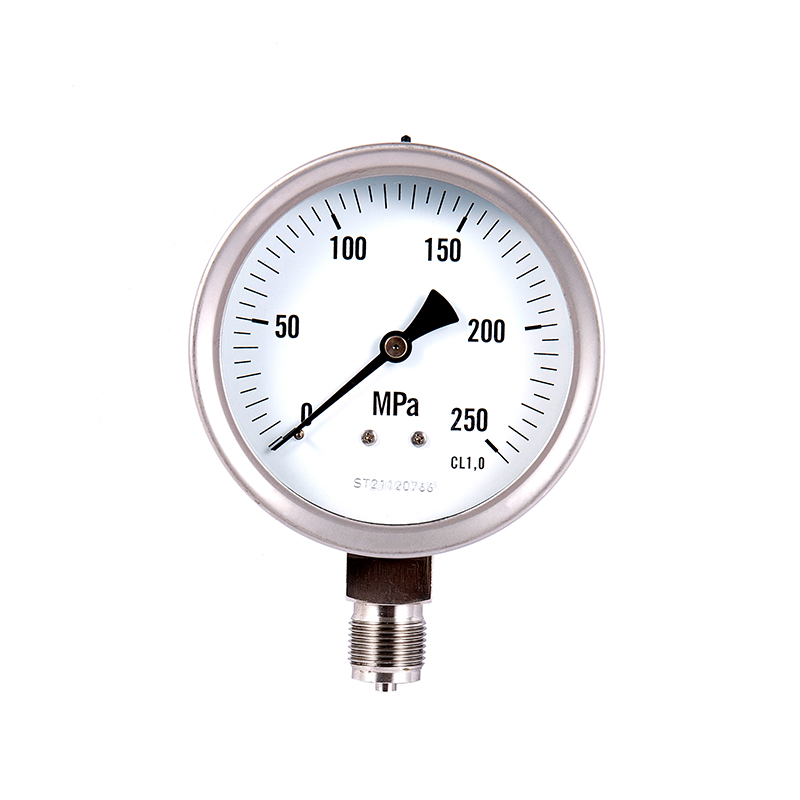

Painemittarit

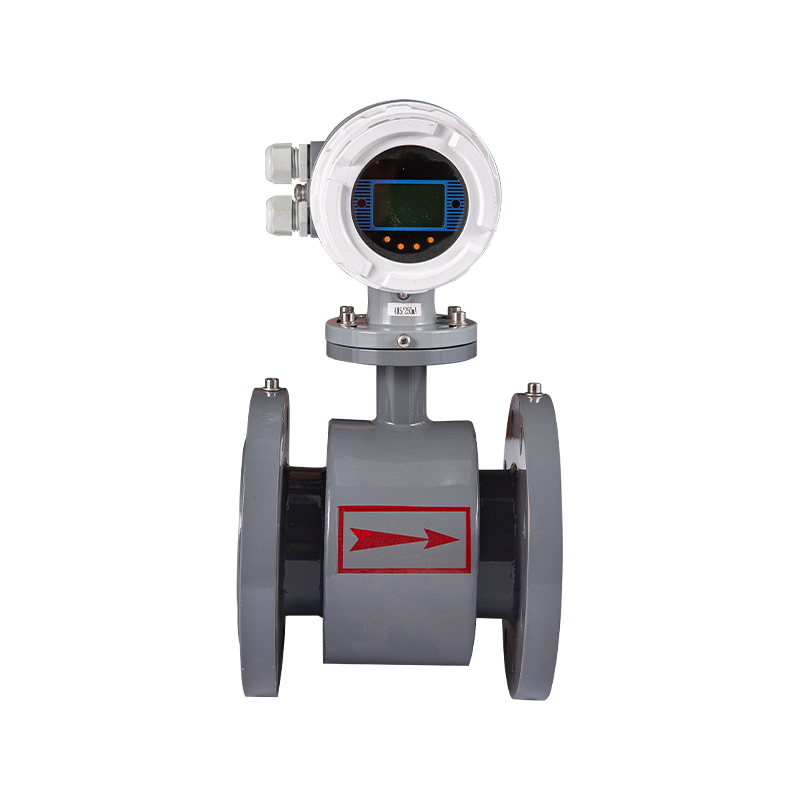

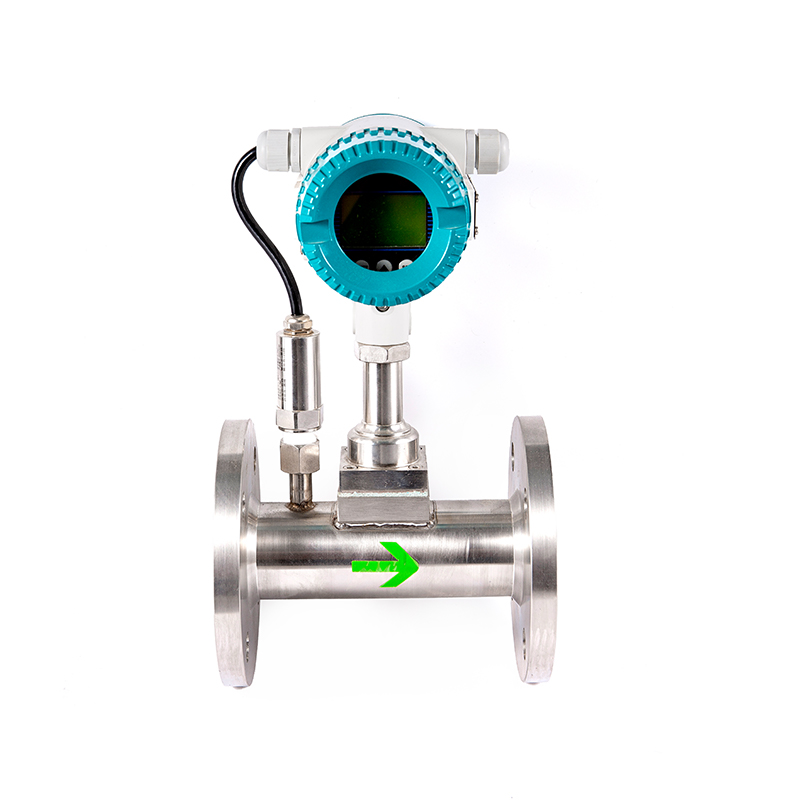

Virtausmittarit

Järjestelmän valvonta ja ohjaus
· Prosessin vakaus: Painemittari tarkkailee putkilinjan paineen vaihteluita. Jos paineessa on epänormaalia (kuten tukos tai vuoto), virtausmittarin lukema voi muuttua virheelliseksi tai vääristyä.
· Suljetun piirin ohjaus: Pumppu- tai venttiiliohjausjärjestelmissä virtausmittarin ja painemittarin signaalit syötetään yhdessä takaisin säätimeen, jolloin laitteistoa voidaan säätää ylläpitämään vakaa virtaus ja paine (kuten PID-säätöpiiri).

Kalibrointi ja kompensointi
·Paineenkompensointi: Kaasun virtausmittareissa (kuten turbiini, lämpötyyppi) painetietoja tarvitaan tilavuusvirtauksen muuntamiseksi standardiolosuhteisiin (Nm³/h) paineen vaihteluiden aiheuttamien virheiden välttämiseksi.
· Vikadiagnoosi: Äkillinen paineen lasku voi olla merkki putkilinjan vuodosta. Tässä vaiheessa virtausmittarin lukema on epätavallisen korkea. Ongelmaa on tutkittava yhdistämällä painemittarin tiedot.

Tyypilliset sovellusskenaariot
· Paine-erovirtausmittari: Virtausnopeus lasketaan suoraan korkean paineen (P1) ja matalan paineen (P2) painemittareiden painelukemien perusteella.
· Pumppu/kompressorijärjestelmä: Lähtöpainemittari on yhdistetty virtausmittariin sen varmistamiseksi, että laite toimii turvallisella painealueella ja tuottaa odotetun virtausnopeuden.
·Putkijohtoverkoston tasapaino: Vesi-/kaasunjakeluverkoissa paineen ja virtauksen jakautumista on seurattava samanaikaisesti tehokkuuden optimoimiseksi.

Valinta ja asennus
· Asennuksen koordinointi: Painemittarit asennetaan tyypillisesti virtausmittarin ylä- ja alavirtaan antamaan vertailupaine tai varmistamaan virtauskuvion stabiilisuus (esimerkiksi pyörteiden häiriöiden välttämiseksi).
·Alueen sovitus: Korkeapainejärjestelmää varten on valittava paineenkestävät mittarit. Samanaikaisesti virtausmittarin alueen tulee kattaa virtausalue paineen vaihteluissa.

Yhteenveto: Virtausmittarit ja painemittarit ovat olennaisesti toisiaan täydentäviä: virtausmittari keskittyy "virtausmäärään", kun taas painemittari keskittyy "työntövoimaan". Niiden yhdistetty käyttö voi parantaa järjestelmän luotettavuutta erityisesti dynaamisissa käyttöolosuhteissa tai erittäin tarkoissa skenaarioissa (kuten kemian- ja energiateollisuudessa). Käytännön sovelluksissa molempien tiedot integroidaan usein SCADA- tai DCS-järjestelmiin kattavan analyysin ja hallinnan mahdollistamiseksi.
