Ero kalvopainemittarin ja matalapaineisen kalvon välillä

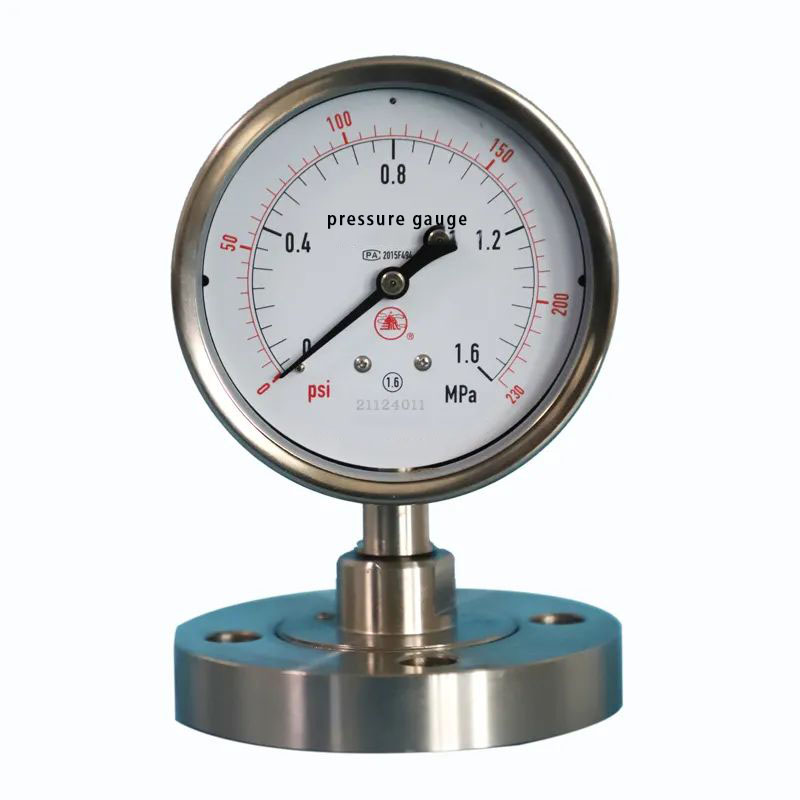

Kalvopainemittari

Päivittäisessä työssä tällaisia tilanteita esiintyy usein silloin, kun käyttäjät tarvitsevat todella kalvopainemittareita, mutta sopimuksissa tai puhelinkeskusteluissa he mainitsevat kalvon painemittarit. Syynä tähän on, että näillä kahdella painemittarilla on sama ulkonäkö. Esitämme nyt lyhyesti tärkeimmät erot kahden tyyppisten mittareiden välillä.

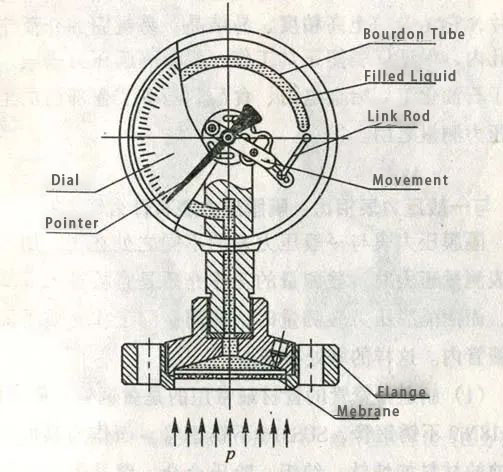

Kalvopainemittarin toimintaperiaate

Kun kalvon painemittari mittaa painetta, mitattu työväliaine vaikuttaa suoraan eristyskalvoon. Kalvo läpikäy muodonmuutoksen ylöspäin. Keskipitoinen paine siirretään jousiputkeen täyttönesteen läpi jousiputken sisällä, jolloin jousiputken pää läpäisee joustavan muodonmuutoksen. Kytkentämekanismin avulla mekanismin vaihde akselia ohjataan pyörittämään, jolloin osoittimen osoittaa mitatun painearvon asteikolla.

Matalapaineisen kalvon työmittarin toimintaperiaate

Paineen vaikutuksen mukaan mitattu työväliaine vaikuttaa suoraan joustavaan kalvoon. Kalvo läpikäy elastisen muodonmuutoksen ylöspäin (positiivisen paineen mittaamiseksi) tai alaspäin (negatiivisen paineen mittaamiseksi). Kalvon keskellä kiinnitetyn kytkentävarren mekanismin kautta se ajaa mekanismin vaihde -akselin kiertämään, jolloin osoitin osoittaa mittakaavan mitatun painearvon.

Tärkeimmät erot kahden tyyppisten painemittarien välillä ovat:
(1) Erilaiset joustavat elementit:
Kalvopainemittarin joustava elementti on jousiputki, kun taas kalvo toimii vain erottimena. Matalapaineisen kalvon joustava elementti on aallotettu kalvo. Mitattu paine vaikuttaa kalvoon, aiheuttaen sen joustavan muodonmuutoksen ylöspäin (tai alaspäin). Painearvo osoitetaan kalvoon hitsatun kytkentämekanismin avulla.

(2) Erilaiset tarkkuusluokat:
Kalvopainemittarin tarkkuusluokka on yleensä 1,6; kun taas matalapaineisen kalvon mittarin tarkkuusluokka on 2,5.

(3) Eri mittausalueet:
Kalvon painemittarin mittausalue:

Etäisyys
(MPA)

0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6
0 ~ 1 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 10
0 ~ 16 0 ~ 25 0 ~ 40

Matalapaineinen kalvomittarien mittausalue:

Etäisyys
(KPA)

Negatiivinen paine: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2,5 ~ 0 -1.6 ~ 0

Positiivinen paine: 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 1 0 ~ 1,6 0 ~ 2,5

Positiivinen ja negatiivinen paine: -0,8 ~ 0,8 -1,2 ~ 1,2 -3 ~ 3 -5 ~ 5 -8 ~ 8 -12 ~ 12 -20 ~ 20 -30 ~ 30

Etäisyys
(MPA)

Tyhjiö: -0,1 ~ 0

Tyhjiöpaine: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1,5 -0,1 ~ 2,4

Paine: 0 ~ 0,06 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6 0 ~ 1 0 ~ 1,6 0 ~ 2,5

(4) Eri lämpötila -alueet käytettäväksi:
Kalvopainemittarit voidaan suunnitella jäähdyttimen tai letkurakenteiden avulla ja niitä käytetään korkean lämpötilan ympäristöjen mittaamiseen. Matalapainekalvomittarit, jotka johtuvat kytkentäsiirtomekanismista, eivät kuitenkaan voi käyttää jäähdytyslaitteita.

Päätelmä:

Kun mitataan yleisesti puhtaiden kaasujen, veden tai öljynesteiden painetta, voidaan valita ruostumattomasta teräksestä valmistettuja painemittarit. Kuitenkin, jos mitatulla väliaineella on voimakas syövyttävyys (kuten suolahappo, kostea kloorikaasu, rautaoksidi), korkea viskositeetti (kuten lateksi), on alttiita kiteytymiseen (kuten suolaveteen), joka on alttiita kiinteytymiselle (kuten kuuma asfaltti) tai sisältää kiinteää suspendoitua ainetta (kuten jätevettä), paine -gauge ei ole pidempi. Jopa 316L ruostumattomasta teräksestä valmistettu putki syöpistää suolahapolla. Asfaltin ja jätevesien keskeytetty asia tai epäpuhtaudet estävät nopeasti painemittarin paineen ohjaavat reiät aiheuttaen instrumentin menettämisen toiminnallisuutensa.
Siksi näissä olosuhteissa nämä kaksi kontaktipainetason tyyppiä ovat erittäin sopivia. Voit valita erilaisia korroosiokeskeisiä kalvokalvomateriaaleja erilaisten voimakkaiden syövyttävien väliaineiden mukaan korroosion ehkäisyn tarkoituksen saavuttamiseksi. Kalvokalvon läsnäolon vuoksi se voi estää voimakasta syövyttäviä, korkeaa viskositeettia, kiteyttämällä ja helposti kiinteyttämällä väliaineita virtaamasta paineen ohjaavaan reikään varmistaen, että instrumentti voi toimia normaalisti. Siksi yrityksen todellisen työpaineen perusteella valitse sopivan tyyppisen kalvopainetason tai kalvopainemittarin tyyppiä. "
