Mitkä ovat erityyppiset painemittarit ja niiden käyttötarkoitukset?

Painemittarit ovat keskeisiä mittalaitteita, joita käytetään nesteiden ja kaasujen paineen tarkkailuun ja säätelyyn. Niillä on ratkaiseva rooli turvallisuuden, prosessin vakauden ja laitteiden suorituskyvyn varmistamisessa kaikilla aloilla, kuten valmistus, energia, lääketeollisuus, vedenkäsittely ja LVI. Oikean painemittarin tyypin valinta riippuu tekijöistä, kuten painealue, väliaine, tarkkuusvaatimukset, ympäristöolosuhteet ja asennusrajoitukset. Erityyppisten painemittareiden ja niiden käytännön käyttötarkoitusten ymmärtäminen auttaa käyttäjiä estämään järjestelmävikoja, vähentämään ylläpitokustannuksia ja noudattamaan turvallisuusstandardeja.

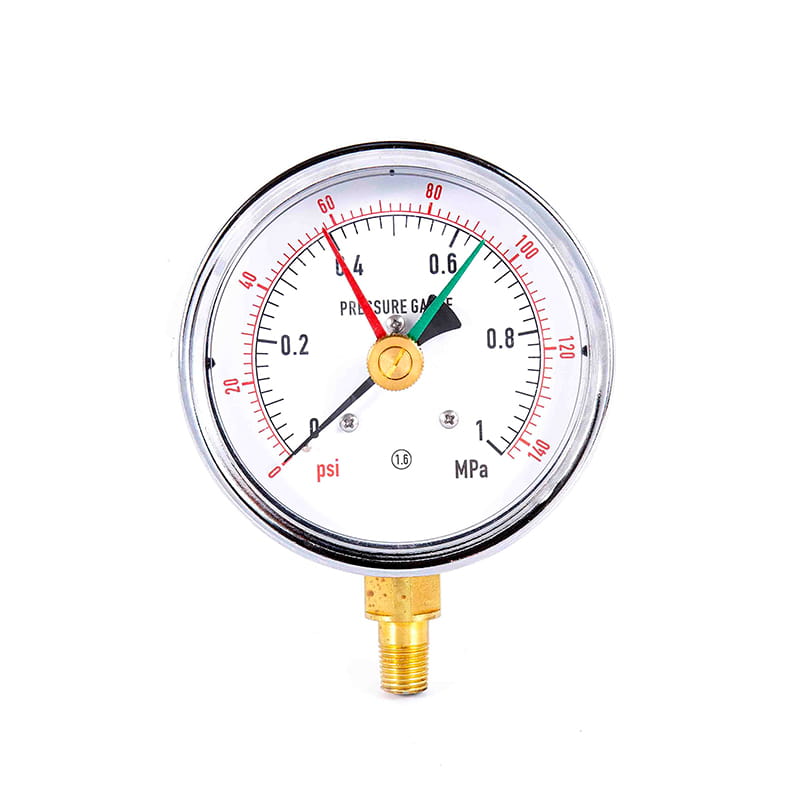

Bourdon-putkien painemittarit

Bourdon-putkipainemittarit ovat yleisimmin käytettyjä mekaanisia painemittareita. Ne toimivat kaarevalla metalliputkella, joka suoristuu sisäisen paineen noustessa. Tämä liike välitetään linkin kautta osoittimeen, joka näyttää paineen kellotaulussa. Niiden yksinkertainen rakenne tekee niistä luotettavia, kustannustehokkaita ja soveltuvia monenlaisiin sovelluksiin.

Tyypilliset sovellukset

• Hydrauliset ja pneumaattiset järjestelmät
• Kompressorit ja pumput
• Kattilat ja paineastiat

Kalvon painemittarit

Kalvo painemittarit käytä joustavaa kalvoa, joka taipuu paineen alaisena. Tämä rakenne eristää sisäisen mekanismin prosessiväliaineesta, mikä tekee kalvomittareista ihanteellisia syövyttäville, viskooseille tai saastuneille nesteille. Niitä käytetään yleisesti, kun mediayhteensopivuus ja hygienia ovat tärkeitä huolenaiheita.

Keskeiset käyttötapaukset

• Kemialliset jalostuslaitokset
• Ruoan ja juoman tuotanto
• Farmaseuttiset ja saniteettijärjestelmät

Kapselin painemittarit

Kapselin painemittarit koostuvat kahdesta ohuesta poimutetusta kalvosta, jotka on suljettu yhteen kapseliksi. Ne on suunniteltu mittaamaan erittäin alhaisia ​​paineita, erityisesti kaasun paineita. Niiden korkea herkkyys tekee niistä sopivia sovelluksiin, joissa pienetkin paineenmuutokset on havaittava tarkasti.

Paine-eromittarit

Paine-eromittarit mittaavat kahden painepisteen välisen eron. Absoluuttisen paineen sijaan ne osoittavat painehäviön, mikä on välttämätöntä virtauksen, suodattimen kunnon ja järjestelmän tehokkuuden seurannassa. Näitä mittareita käytetään laajalti puhdastiloissa, LVI-järjestelmissä ja suodatinyksiköissä.

Yleiset sovellukset

• Suodattimen tukkeutumisen tunnistus
• Virtauksen mittaus aukkolevyjen poikki
• Puhdastilan paineen valvonta

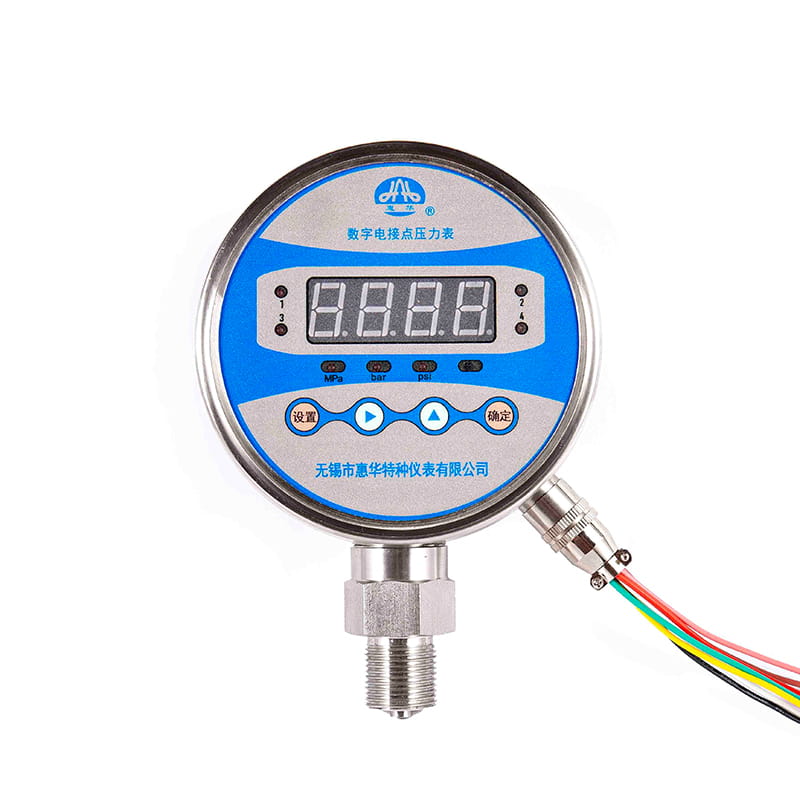

Digitaaliset painemittarit

Digitaaliset painemittarit käyttävät elektronisia paineantureita ja näyttävät lukemat LCD- tai LED-näytöllä. Ne tarjoavat suuremman tarkkuuden, paremman resoluution ja lisäominaisuuksia, kuten tiedonkeruun, huippupitoisuuden ja yksikkömuunnoksen. Digitaaliset mittarit ovat yhä suositumpia nykyaikaisissa teollisuusympäristöissä, joissa tarkkuus ja jäljitettävyys ovat kriittisiä.

Absoluuttiset painemittarit

Absoluuttiset painemittarit mittaavat painetta suhteessa täydelliseen tyhjiöön ilmanpaineen sijaan. Tämä tekee niistä ihanteellisia sovelluksiin, joissa ilmakehän vaihtelut voivat vaikuttaa tarkkuuteen. Niitä käytetään yleisesti tyhjiöjärjestelmissä ja tieteellisissä prosesseissa.

Mittaripaine vs. yhdistepainemittarit

Mittaripainemittarit mittaavat painetta suhteessa ympäristön ilmanpaineeseen ja ovat yleisin teollisuusjärjestelmissä esiintyvä tyyppi. Yhdistelmäpainemittarit puolestaan ​​voivat mitata sekä ylipainetta että tyhjiötä, joten ne sopivat järjestelmiin, jotka toimivat laajalla painealueella.

Täytetyt painemittarit

Täytetyt painemittarit sisältävät nestettä, tyypillisesti glyseriiniä tai silikoniöljyä, kotelon sisällä. Täyte vaimentaa tärinää, vähentää osoittimen lepatusta ja pidentää käyttöikää. Nämä mittarit ovat erityisen hyödyllisiä ympäristöissä, joissa on sykkivä paine tai mekaaninen tärinä.

Saniteettipainemittarit

Saniteettipainemittarit on suunniteltu täyttämään tiukat hygieniastandardit. Niissä on sileät pinnat, ruostumaton teräsrakenne ja helposti puhdistettava malli. Nämä mittarit ovat välttämättömiä aloilla, joilla saastumisen hallinta on kriittistä.

Yleisten painemittarityyppien vertailu

Oikean painemittarin valitseminen sovellukseesi

Sopivan painemittarin valinta edellyttää käyttöpaineen, välineiden yhteensopivuuden, ympäristöolosuhteiden, tarkkuusluokan ja asennustavan arvioimista. Liiallinen määrittely lisää kustannuksia, kun taas alimäärittely voi vaarantaa turvallisuuden. Kunkin painemittarityypin toiminnan ymmärtäminen antaa insinöörille ja käyttäjälle mahdollisuuden sovittaa laite tarkasti järjestelmävaatimuksiin.

Johtopäätös

Painemittareita on monessa muodossa, joista jokainen on suunniteltu vastaamaan tiettyihin mittaushaasteisiin. Kaikilla tyypeillä on selkeä rooli vankista Bourdon-putkimittareista erittäin tarkkoihin digitaalisiin malleihin ja erikoiskalvoihin. Ymmärtämällä erityyppiset painemittarit ja niiden käyttötarkoitukset käyttäjät voivat varmistaa luotettavan paineenvalvonnan, paremman järjestelmän tehokkuuden ja pitkän aikavälin käyttöturvallisuuden.
