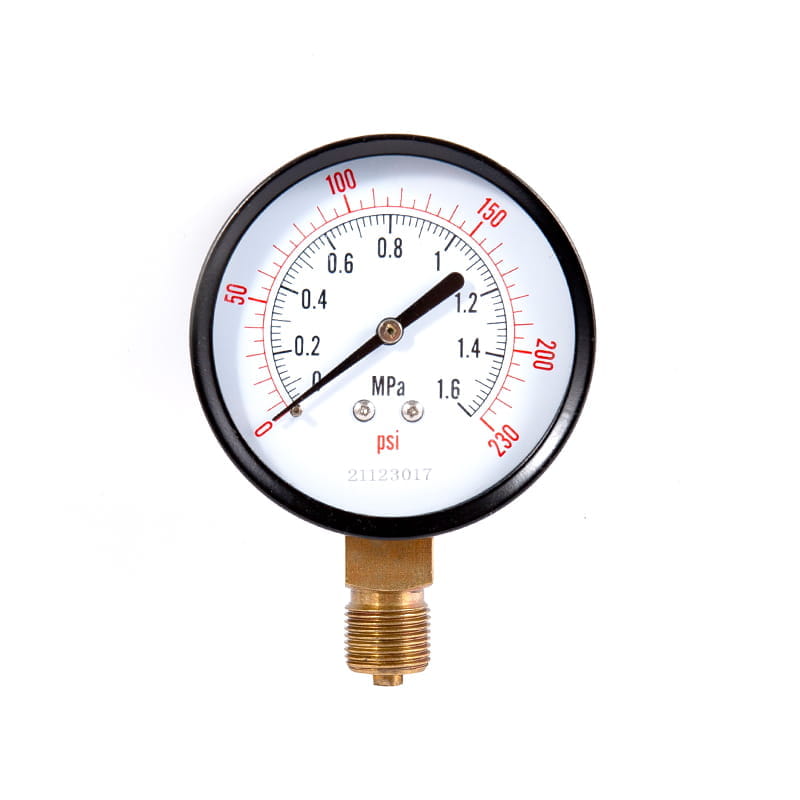

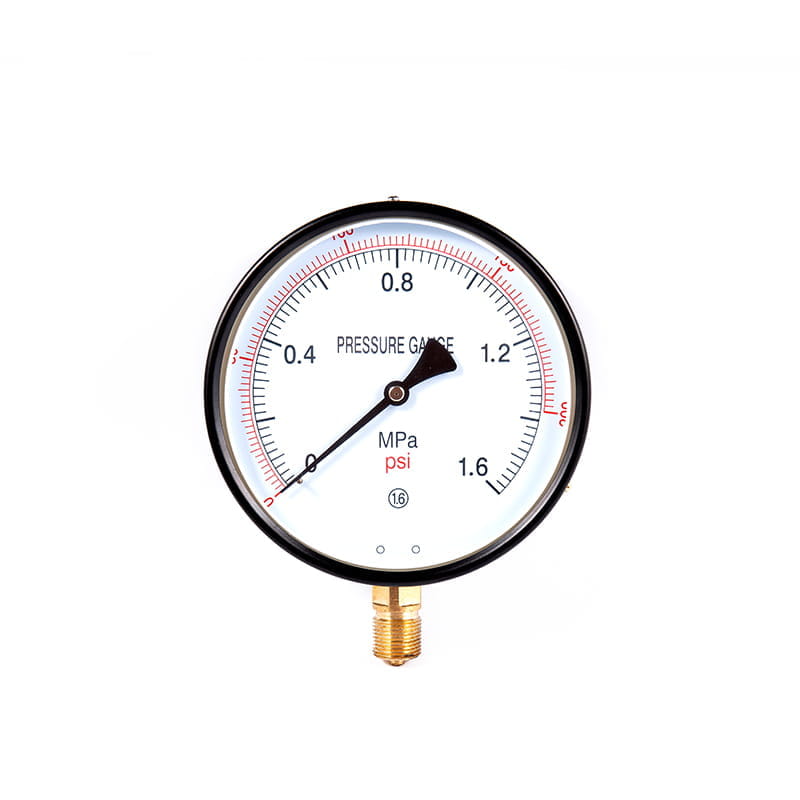

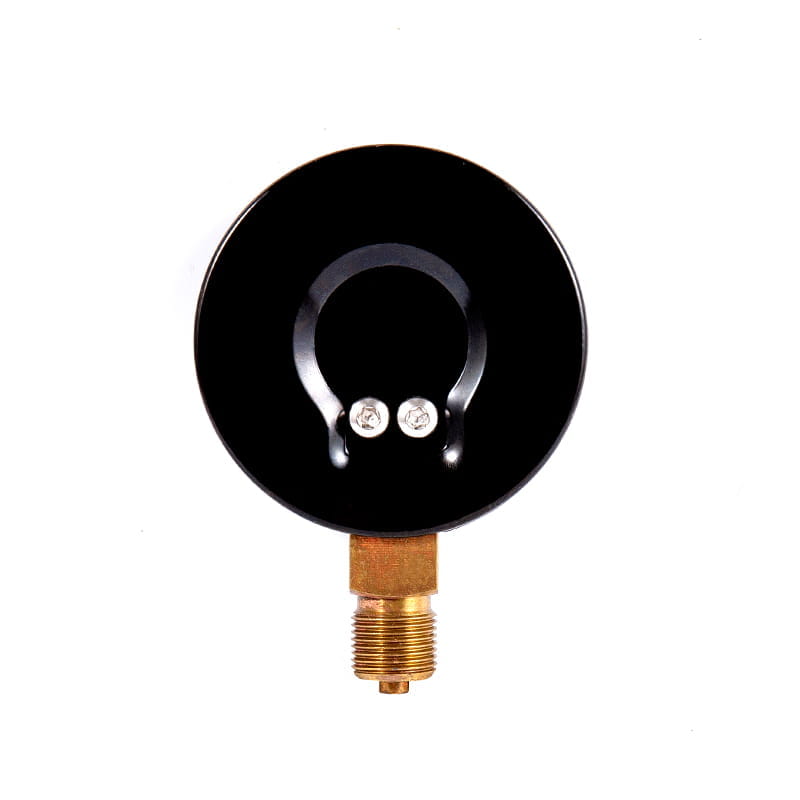

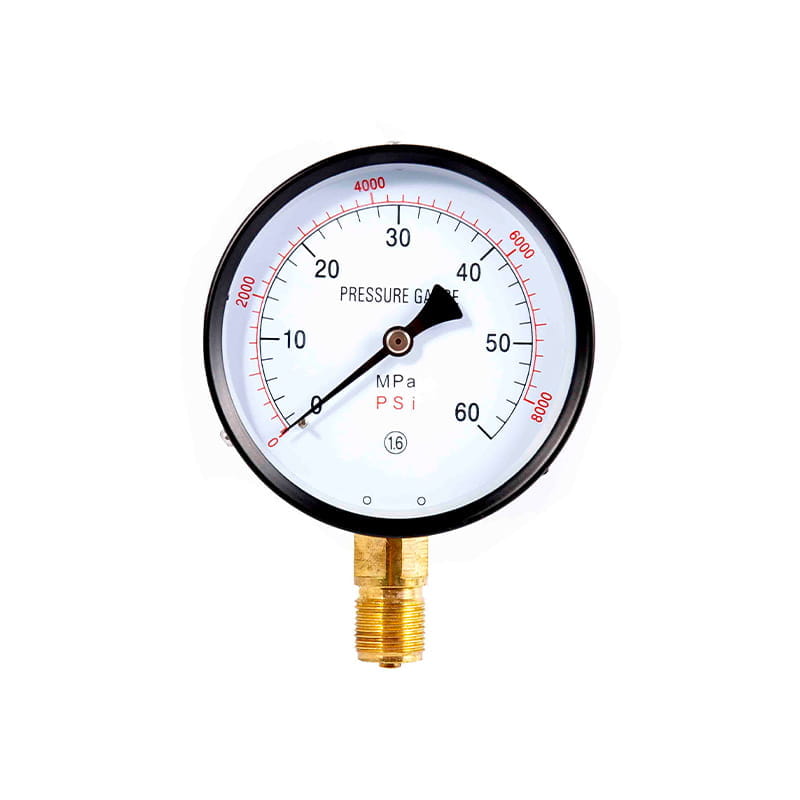

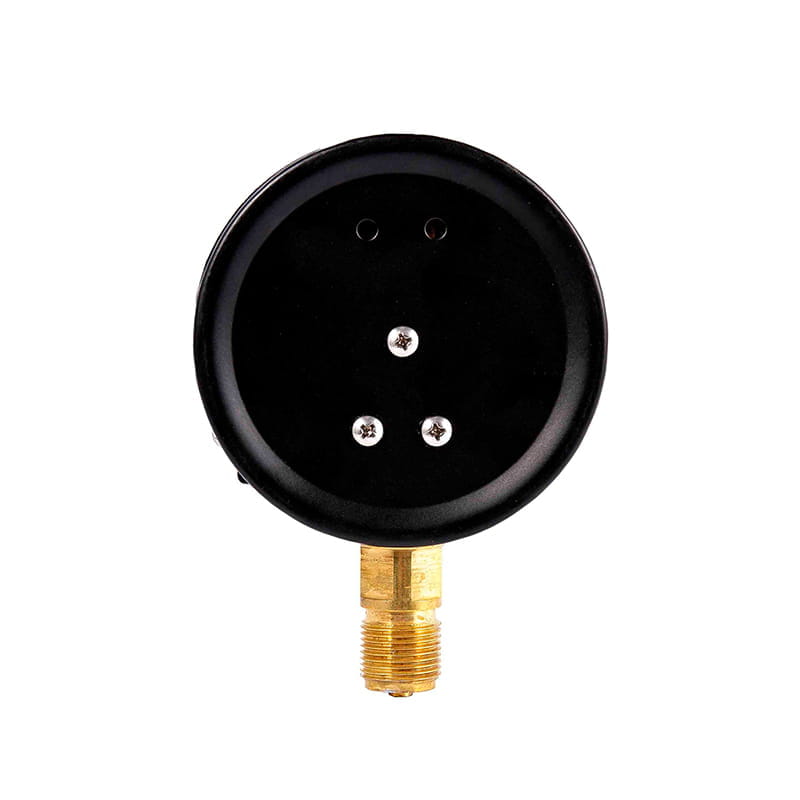

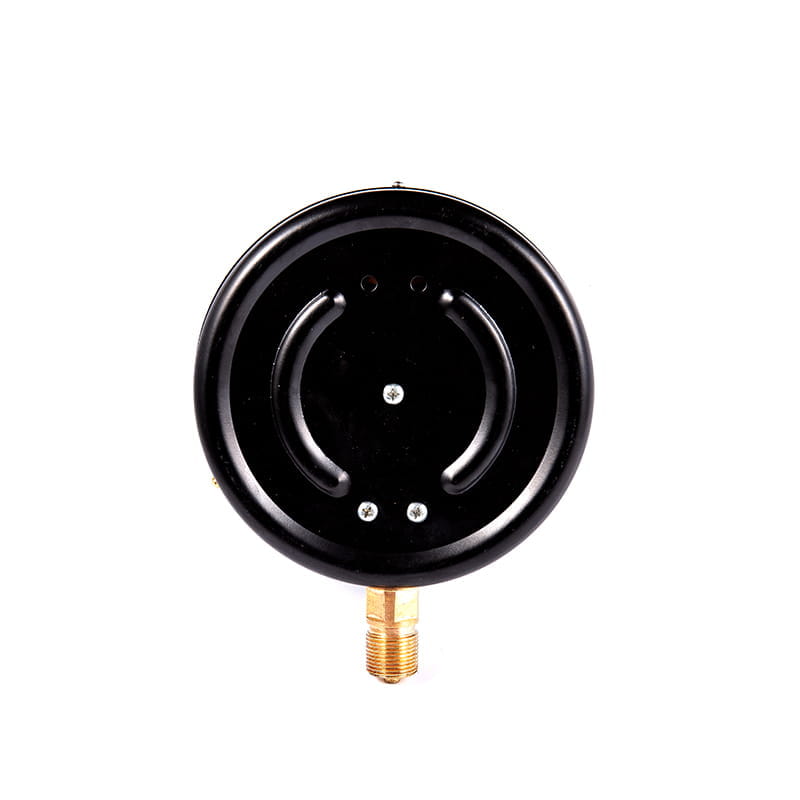

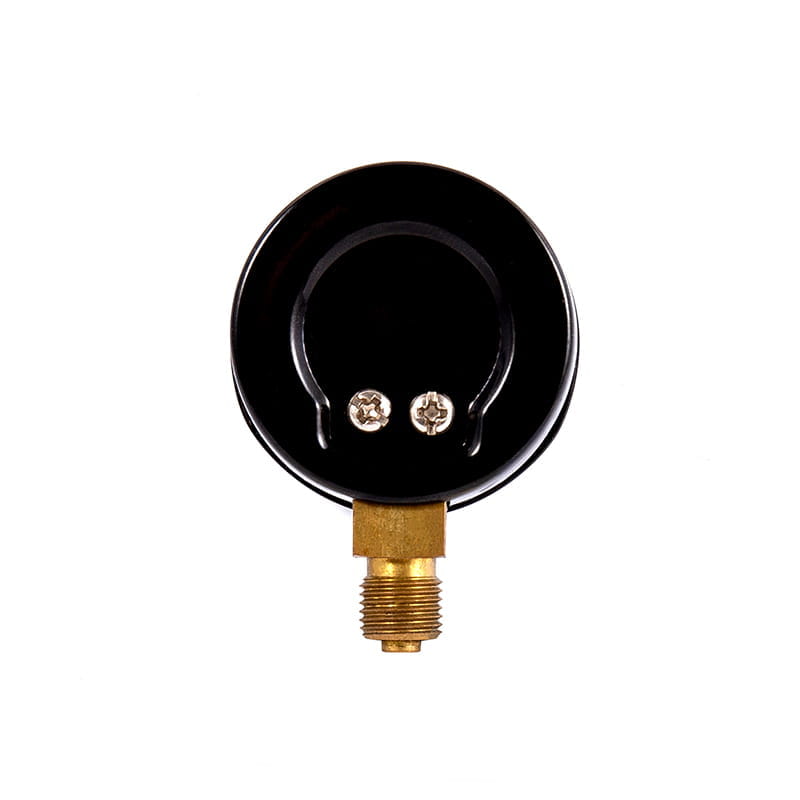

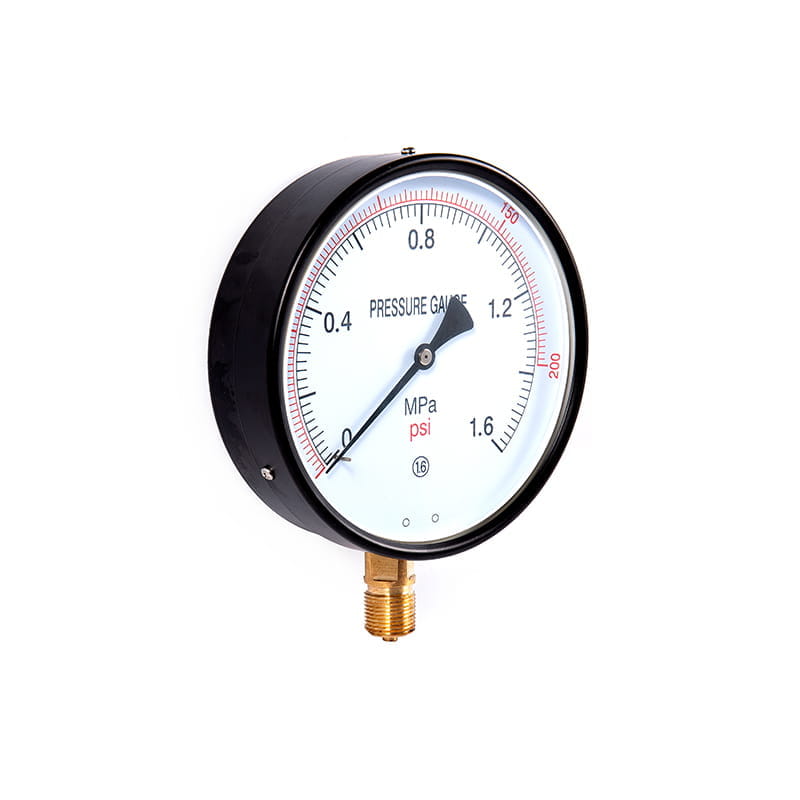

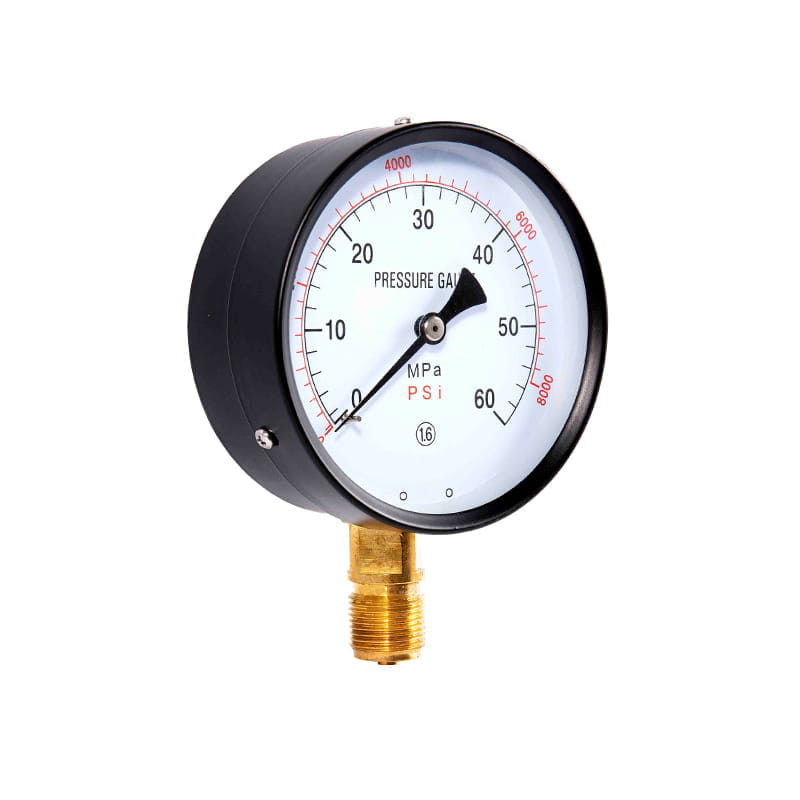

◆ Malli: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ Käyttö: Tämä instrumenttisarja sopii nesteen, kaasun tai höyryn paineen mittaamiseen, jolla ei ole räjähdysvaaraa, ei kiteytyy, ei jähmettyä eikä sillä ole syövyttäviä vaikutuksia kuparin ja kupariseoksen kanssa.
◆ Eri väliaineiden erityisominaisuuksien (kuten öljykielto, palontorjunta, korroosionkestävyys jne.) Erityisominaisuuksien mukaan instrumentin vaatimukset ovat erilaisia, joten tämä instrumentti -sarja saavat monia vastaavia erityisiä instrumentteja, niiden nimellinen halkaisija, asennustyyppi, liitinlanka, tarkkuustaso, mittausalue jne. Ovat samat kuin yleiset painekappaleet ja ovat pääasiassa kahta kategoriaa:
1.1 Sopii syttyvien ja räjähtävien väliaineiden paineen mittaamiseen. On ehdottomasti kielletty koskettaa rasvaisia syttyviä aineita. Disruovanhoito tehdään ennen tehtaan poistumista, ja se testataan ilman rasvaa.
1.1.1 Yo -sarjan happipainemittari
1.1.2 YH -sarjan vetypainemittari
1.1.3 YY -sarjan asetyleeninpainemittari
1.2 Käytetyt materiaalit kestävät väliaineen korroosiolle tai instrumentilla ei ole vaikutusta väliaineeseen ja varmistavat, että havaitsevat elementit ja rajapinnat ovat puhtaita ja rasvaa.
1.2.1 YA -sarjan ammoniakkipainemittari
1.2.2 YDQ -sarjan typen painemittari
◆ Tekniset parametrit ：
| Mallinumero | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| Nimellishalkaisija | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | Φ 200 | Φ 250 | |
| Asennuslomake | Ⅰ | * | * | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | * | * | |
| Ⅲ | * | * | * | * | / | / | / | / | |
| Ⅳ | / | / | * | / | * | * | / | / | |
| Ⅴ | * | * | * | * | / | / | / | / | |
| Ⅵ | / | / | * | * | * | * | / | / | |
| Liittimen lanka | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| Tarkkuusluokka | 2.5 | 1.6 | |||||||
| Mittausalue （ MPA ） | Vapaa ： -0.1 ～ 0 Paine tyhjiö ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Paine: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||||
| Ympäristöolosuhteet | Lämpötila ： -40 ℃～ 70 ℃ | ||||||||
| Värähtelyluokitus | V · H · 3 | ||||||||
| Borden -putkimateriaali | QSN4-0.3 | ||||||||
| Suojeluluokka | IP54 、 IP65 | ||||||||
| Toteutusstandardit | GB/T 1226 | ||||||||
| HUOMAUTUS: 1. yhteiset ketjut voidaan mukauttaa käyttäjän vaatimusten mukaisesti. | |||||||||
◆ Ulkoiset mitat:
| Radiaalinen suora tyyppi (ⅰ) | Aksiaalinen eksentrinen suora tyyppi (ⅱ) |
| Aksiaalinen samankeskinen suora tyyppi (III) | Aksiaalinen epäkeskoinen inserttityyppi (IV) |
| Aksiaalinen samankeskinen insertiotyyppi (v) | Radiaalinen kupera tyyppi (vi) |
| Mallinumero | Yleiset mitat （ mm ） | |||||||
| Eräs | B - | C | D -d | D0 | D1 | D2 | M | |
| Y40 －Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 53 | Φ 3.5 | M10 × 1 |
| Y50 －Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 64 | Φ 4 | M10 × 1 |
| Y60 －Ⅰ | 54 | 30 | 12 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅱ | 63 | 34 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅲ | 58 | 30 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅳ | 45 | 34 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅴ | 45 | 34 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅵ | 54 | 30 | 12 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅰ | 62 | 31 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y100 －Ⅰ | 89 | 44 | 17 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅱ | 83 | 44 | 30 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅳ | 68 | 44 | 30 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y100 －Ⅵ | 89 | 44 | 18 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅰ | 115 | 49 | 17 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅱ | 88 | 49 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅳ | 85 | 49 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅵ | 115 | 49 | 18 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y200 －Ⅰ | 140 | 53 | 20 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y200 －Ⅱ | 92 | 53 | 53 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅰ | 165 | 53 | 20 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅱ | 92 | 53 | 53 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
