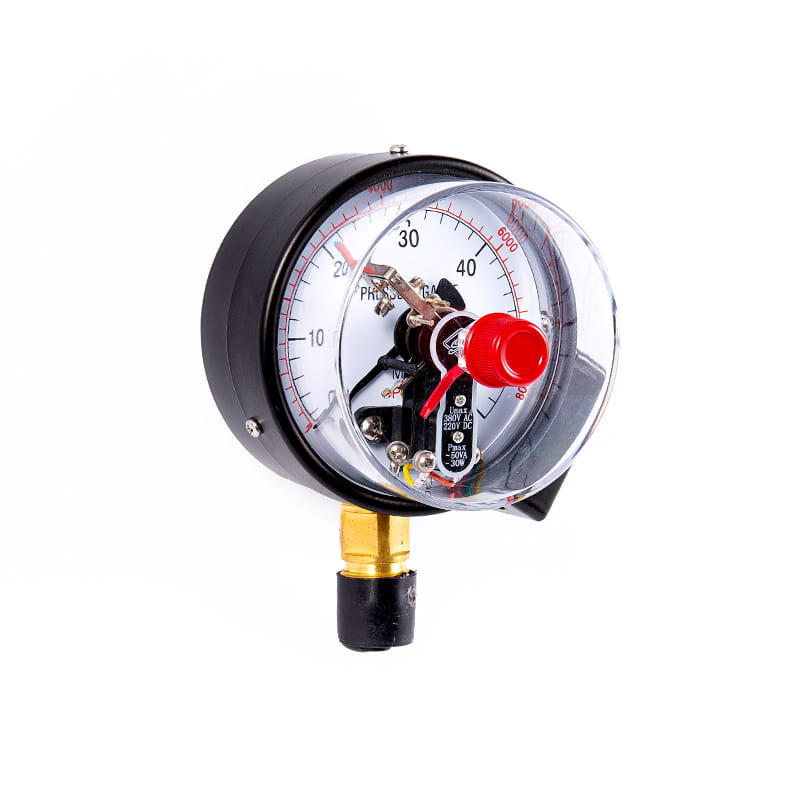

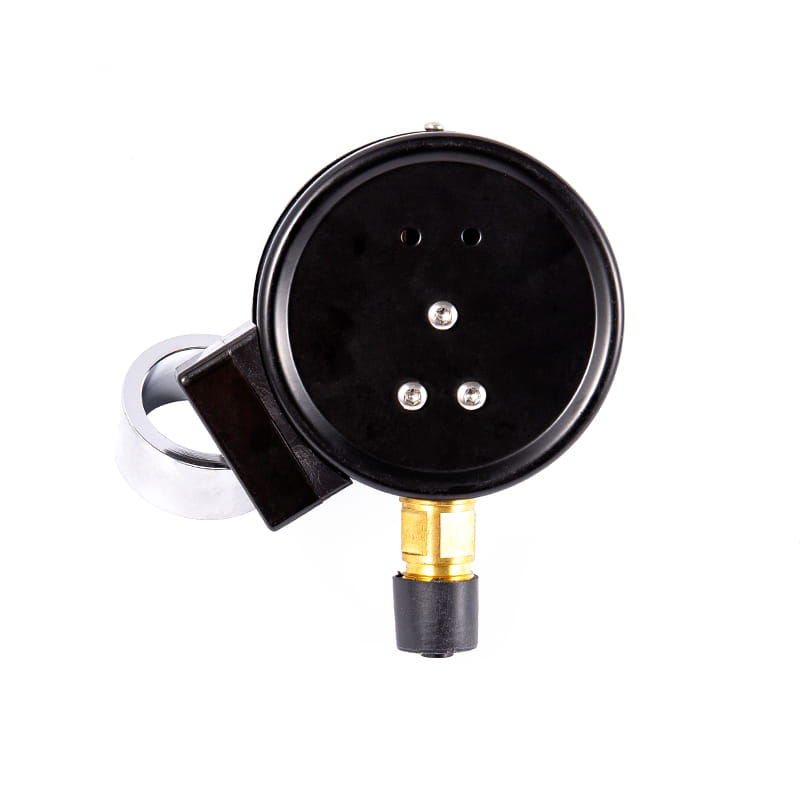

YXC-sarjan magneettinen avusteinen sähköinen kosketuspainemittarit

◆ Malli: YXC60 YX100 YXC-150

◆ Sovellus: Tämän tyyppinen instrumentti soveltuu nesteiden, kaasujen tai höyryjen paineen mittaamiseen ilman räjähdysvaaraa, kiteyttämistä, jähmettymistä eikä syövyttäviä vaikutuksia kuparin ja kupariseoksiin. Kun se on varustettu sopivalla piirillä, se voi lähettää hälytyksen tai automaattisen ohjauksen mitattavalle ja ohjattavalle painejärjestelmälle.

YXC Sarjatuotteet omaksuvat magneettisen avustetun sähkökoskettimen laitteen, jolla on vakaat ja luotettavan toiminnan edut ja suuret kontaktivoima.

◆ Jos on tarpeen tehdä iskunkestävä tyyppinen painemittari, se voidaan täyttää glyseriinillä tai silikoniöljyllä.

Saada lainaus

PREV：Yxch -sarja Reed Electric Contact -painemittari NEXT：Cybn-sarjan maanjäristyksen kestävät (seismiset) ruostumattomasta teräksestä valmistetut painettimet

Parametri
Ota yhteyttä

◆ Tekniset parametrit:

Malli		YXC60		YXC100		YXC150
Nimellishalkaisija		Φ 60		Φ 100		Φ 150
hiljainen teeskennellä tyyppi tyyli	Ⅰ	*		*		*
	Ⅱ	*		*		*
	Ⅲ	*		/		/
	Ⅳ	*		*		*
	Ⅴ	*		/		/
	Ⅵ	*		*		*
Erässennuslankot		M14 × 1.5		M20 × 1.5
Tarkkuusluokka		2.5		1.6
Mittausalue （ MPEräs ）		Totta Avaruus: -0.1 ~ ~ ~ ~ ~ ~ ~ ~ ~ 0 Paine tyhjiö: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Paine: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1,6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Ympäristöolosuhteet		Lämpötila: -40 ° C ~ 70 ° C; Suhteellinen kosteus: ≤ 85 Prosentti
Sähköparametrit		★ Suurin työjännite: 380 V Ac ; 220 V DC ★ Enimmäisyhteysvirta: 30VA ★ Ohjaustila: Ylärajat, ylärajat (kaksinkertaiset ylärajat-A, alarajat (kaksinkertaiset alarajat) ja muut hitaat magneettiset apulaitekytkimet voidaan säätää koko alueella
Johdotus		Risteyslaatikko	1		2		3	4
		Johdotuksen värikoodi	punainen		vihreä		keltainen	musta
		Lähtöliittimet	yläraja		alaraja		julkinen	maadoitus
Värähtelynkestävyysluokitus		V · H · 3
Bourdon -putkimateriaali		QSN4-0.3
Pääsynsuojaus		IP54
Valvoa standardia		JB/T 9273
Huomaa: 1 . Yhteinen säie voidaan mukauttaa käyttäjän vaatimusten mukaisesti.

◆ Nimelliskuorman viitearvo:

jännite (V)	Resistiivinen kuormitusvirtaarvo ( A )		Induktiivisen kuormituksen virran arvo （ A ）
jännite (V)	AC	DC	Induktiivisen kuormituksen virran arvo （ A ）
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
≤ 40	≤ 1	/	/

◆ Mitat:

Radiaalinen suora (I.)

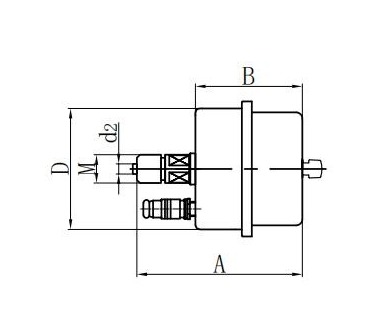

Aksiaali- Epäkeskeinen suora (ii.)

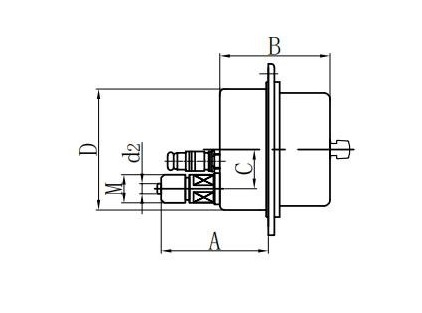

Aksiaalinen samankeskinen suora (iii.)

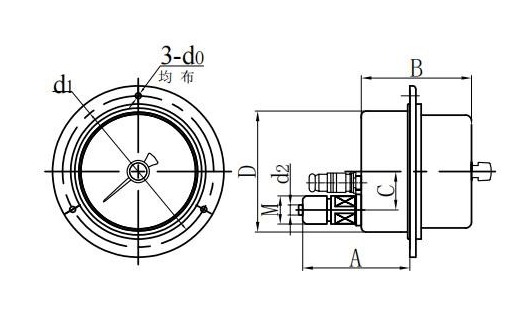

Aksiaalinen epäkeskoinen huuhtelu (iv.)

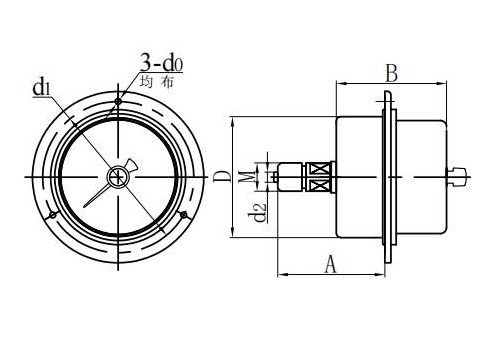

Aksiaalinen samankeskinen huuhtelukiinnitys (V.)

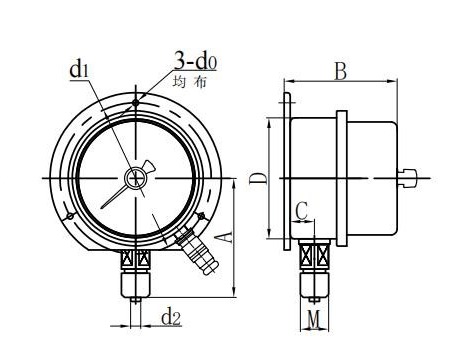

Radiaalinen kupera kiinnitys (vi.)

Malli	Mitat( mm -Eräs
Malli	A	B -	C	D -d	D0	D1	D2	M
YXC60 －Ⅰ	54	30	12	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅱ	63	34	18	Φ 60	/	/	Φ 5
YXC60 －Ⅲ	58	30	/	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅳ	45	34	18	Φ 60	Φ 5	Φ 75	Φ 5
YXC60 －Ⅴ	45	34	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC60 －Ⅵ	54	30	12	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC100 －Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC100 －Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC150 －Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXC150 －Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
