Väärä mittausalueen valinta ja aina tarkkuus menee pieleen? Yleiset virheet, joissa käytettiin painemittareita!

Seuraava on merkityksellinen tieto "tarkkuudesta" ja "mittausalueesta" painemittarit .

I.Accuracy

1.Määräys
Painemittarin mitatun arvon ja todellisen arvon välinen poikkeama -alue ilmaistaan yleensä prosentteina koko asteikosta.
2. luokka
Teollisuusstandardi: 1,0 luokka, 1,6 luokkaa, 2,5 luokkaa (käytetään yleensä Kiinassa); 0,5 aste, 1,0 aste (korkea tarkkuus)
3.Measurointivirhe
Kun mittausalue on 10MPA ja tarkkuus on 1,6 -luokkaa, sallittu virhe on ± 10 MPa * 1,6% = ± 0,16 MPa.
4.Coice -ehdotus
Prosessivaatimusten mukaan yleistä teollisuuskäyttöä varten valitse luokka 1.6; Laboratorioille, ilmailu- (lentokoneiden kuljettajille) tai öljy- ja kemiallisille sovelluksille valitse luokka 0.5.

II.Measurointialue
1.Määräys
Suurin arvo, jonka painemittari voi mitata (kuten 0 - 1 MPa, 0 - 6 MPa, 0 - 10 MPa ...)
2.Coice -periaate
Säännöllinen käyttö: Työpaineen tulisi olla välillä 1/3 - 2/3 alueesta (esimerkiksi jos työpaine on 0,4 MPa, on suositeltavaa valita 0 - 0,06 MPa tai 0 - 1 MPa).
3. Riskin kuormitus
Liiallinen käyttö määritetyn alueen ulkopuolella pitkään vahingoittaa instrumenttia. Suurin sallittu paine on tyypillisesti 130% alueesta (mallista riippuen).

III. Tarkkuuden ja mittausalueen välinen suhde
1.rror -korrelaatio
Samassa tarkkuusluokassa suurempi mittausalue suuremmassa absoluuttisessa virheessä (1,6 puutarhapainemittari; 10MPA -alueella, virhe = ± 0,16MPA. 100MPA -alueella, virhe = ± 1,6MPA).
2.talous
Korkean tarkkuusinstrumentit aiheuttavat kustannuksia, mikä edellyttää huolellista kompromissianalyysiä.
Esimerkki 0,5MPA -paineen mittaamiseksi:
Eelect A 0 ~ 0,6MPA -alueen mittari (1,6 -luokka) Virhe = ± 0,0096MPA
Sulect A 0 ~ 10MPA -alueen mittari (1,6 -luokka) Virhe = ± 0,16MPA (ei suositellut)

IV.Muut vaikuttavat tekijät
1. Ambient lämpötila
Lämpötilan vaihtelut voivat aiheuttaa lisävirheitä (kuten 0,4% / 10 ℃)
2.Media -ominaisuudet

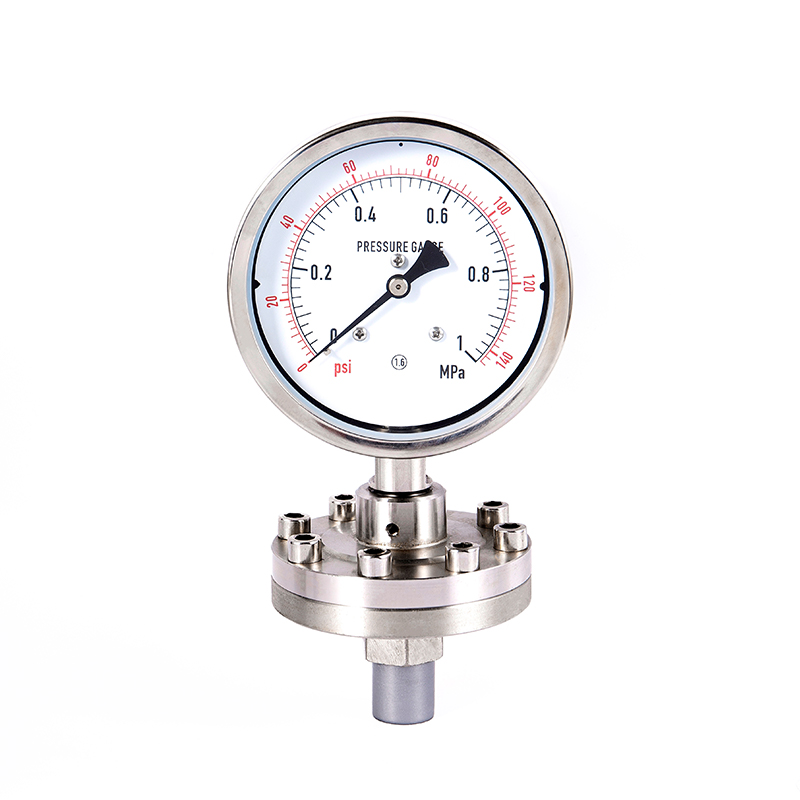

Syövyttävät, viskoosit ja hiukkasmaiset väliaineet vaativat erikoistuneiden materiaalien (kuten 316/316L -mittarit, kalvomittarit) käyttöä.
3.Laskutus
Suora asennus, kierteitetty asennus tai laipan asennus voi kaikki vaikuttaa todelliseen tarkkuuteen.

Yhteenveto
Kun valitset painemittaria, on tarpeen ottaa huomioon todellinen painealue, tarkkuusvaatimukset ja keskisuuret olosuhteet kattavasti. Priorisoi sen varmistaminen, että työpaine on mittausalueen 1/3-2/3 alueella, ja valitse sopiva tarkkuus parhaan kustannussuhteen suhteen saavuttamiseksi.
