Painemittari: Kattava tulkinta rakennustiedoista toimintamekanismiin

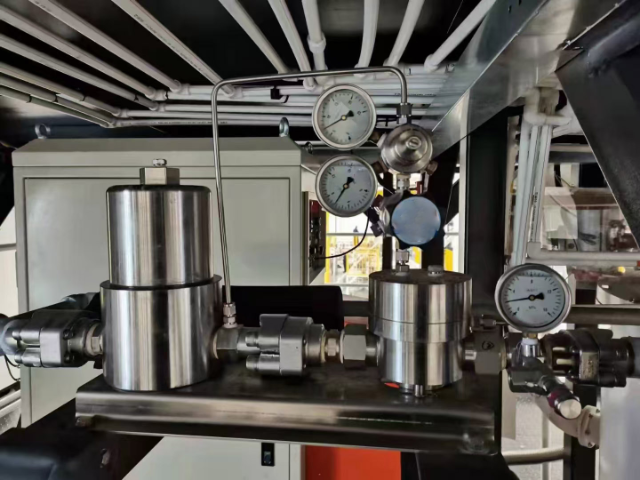

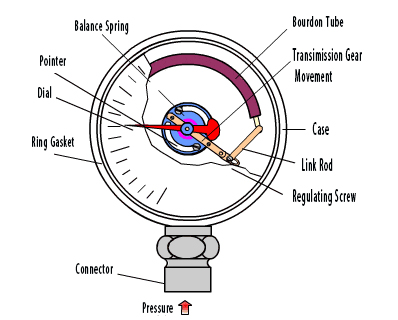

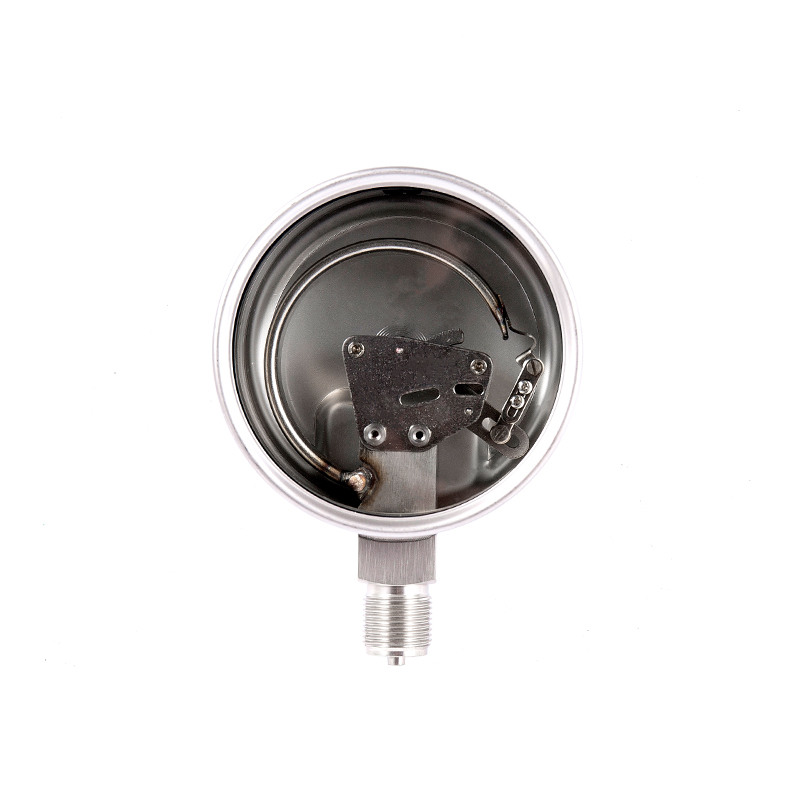

1. Painemittarin päärakenne

01 Joustava herkkä elementti
· Bourdon-putki: Yleisin joustava elementti, se on C-muotoisen, spiraalin tai kierteisen muodon muodossa ja se on valmistettu kupariseoksesta tai ruostumattomasta teräksestä. Kun sisustus on paineen alla, Bourdon -putki ulottuu ulospäin aiheuttaen osoittimen pyörityksen.
· Kalvo: Käytetään mittaukseen matalapaineen ja syövyttävyyden mediimin mittaamiseen, joka on valmistettu metallista tai kumista, jotka muodostuvat paineesta vaikuttamisen jälkeen.
· Palje: Soveltuu hyvin pienten paineiden mittaamiseen, suurella muodonmuutoksella ja korkealla herkkyydellä.

02 Transimissiolaite
· Link -sauva: Kytke elastiset elementit ja vaihdemekanismi muodonmuutoksen siirtymän lähettämiseksi.
· Tuulettimen muotoinen vaihde: muuntaa lineaarisen liikkeen pyörimisliikkeeksi ja vahvistaa osoittimen taipumakulmaa.
· Pieni vaihde: silmukkaa sektorihermeillä ja ajaa osoittimen akselin kiertämään.

03 Laitteen osoittaminen
· Osoitin: Näyttää nykyisen painearvon ja sitä käytetään yleensä yhdessä valitsimen kanssa.
· Valinta: Ilmaisee paineyksiköt (MPA, BAR, PSI jne.) Ja erilaiset mittausalueet vastaavat eri mittakaavan alueita.

04 Shell- ja Connecting -komponentit
· Tapaus: Suojaa sisäistä mekanismia. Materiaali on joko muovia, ruostumatonta terästä tai alumiiniseos. Jotkut iskunkestävät painemittarit täytetään öljyllä (kuten silikonöljy tai glyseriini) värähtelyn vähentämiseksi.
· Yhteys: Sitä käytetään testatun järjestelmän kytkemiseen. Yleisiä säikeiden standardeja ovat G1/2, NPT, BSP, jne.


2. Painemittarin toimintaperiaate

01 Paineen eteneminen
· Mitattu väliaine (kaasu tai neste) siirtyy painemittariin rajapinnan läpi ja vaikuttaa elastiseen elementtiin (kuten Bourdon -putki, kalvo tai palje).

02 Joustavan elementin muodonmuutos
· Bourdon-putkityyppi: Paineen noustessa bourdon-putki suoristuu vähitellen (C-muotoisen putken tapauksessa) tai laajenee (spiraaliputken tapauksessa) sisäisen paineen vuoksi, mikä johtaa siirtymiseen.
· Kalvotyyppi: Paine aiheuttaa kalvon keskipisteen taivutuksen muodonmuutoksen läpi, ja siirtymä vaihtelee paineen mukaan.
· Bollows -tyyppi: Aksiaalisen laajennus ja supistuminen, sopivat hyvin pienten paineiden mittaamiseen.

03 Mekaaninen lähetysvahvistus
Joustavan elementin pieni muodonmuutos siirretään kytkentämekanismin kautta sektorivaihteisiin, mikä sitten ajaa pienen vaihteen kiertämään ja aiheuttaen osoittimen taipumuksen. Vaihteiden lähetysmekanismijärjestelmän tehtävänä on vahvistaa siirtymä, jonka avulla osoitin voi osoittaa selvästi painearvon.

04 Osoitinilmoitus
Osoitin liikkuu valitsimessa ja osoittaa vastaavaan painearvoon. Esimerkiksi:
· Kun paine on 0, osoittimen tulisi osoittaa "0" -merkin (ellei tarkka, nolla säätö vaaditaan).
· Kun paine nousee lihasrakennukseen, osoitin pyörii myötäpäivään osoittaen nykyisen paineajan.

05 Paluu nolla-mekanismi
Kun paine vapautuu, joustava elementti palaa alkuperäiseen tilaansa ja osoitin siirtyy takaisin nollaasentoon hiuspringin (tai jousen) toiminnan alla.


3. Erityisten painemittarityyppien työskenteleminen periaate
01 iskunkestävä painemittari
· Sisäinen öljyn täyttö (silikoniöljy tai glyseriini) osoitinten vaikutuksen vähentämiseksi värähtelyn aikana
· Sopii värähtelyympäristöihin, kuten hydraulisiin koneisiin ja kompressoreihin

02 Differentiaalinen painemittari
· Käyttämällä kaksois bourdon -putkea tai kaksoiskalvorakennetta, se mittaa eroa kahden paineen lähteen välillä.
· Käytetään suodattimen seurantaan, virtausmittariin ja muihin siihen liittyviin sovelluksiin.

03 Digitaalinen painemittari
· Käytä paineantureita (kuten pietsoresistiivisiä tai kapasitiivisia) painosignaalien muuttamiseksi sähköisiksi signaaleiksi, jotka sitten käsitellään ja näytetään digitaalisesti.
· Se voi tulostaa 4-20mA- tai RS485-signaaleja, jotka sopivat automatisoituun ohjaukseen.

4.Summarisoi

· Mekaaninen painemittari: Joustavan elementin muodonmuutoksen perusteella yhdistettynä vaihteen pyörimiseen, sillä on yksinkertainen rakenne ja se on helppo ylläpitää.
· Elektroninen painemittari: anturi digitaalinen näyttö, korkea tarkkuus, joka pystyy etätietojen siirtoon
· Valintakriteerit: Valitse sopiva tyyppi keskipitkän, painealueen ja ympäristön perusteella (värähtely, korroosio).

Vaikka painemittari on pieni, se on elintärkeää teollisuusturvallisuudessa. Oikea käyttö ja ylläpito voivat varmistaa pitkäaikaisen vakaan toiminnan.
