Etäpainemittari: Leikkausskenaarioiden kattava analyysi ja tieteellinen valintaoppa

I. Etäpainemittarien levitysalue

Teollisuusautomaatio: Teollisuustuotantoprosesseissa, kuten kemian tekniikan, öljyn ja voiman, sitä käytetään putkistojen ja säiliöiden paineessa ja hallitsemaan reaaliajassa automatisoidun tuotannon saavuttamiseksi ja toiminnan optimoimiseksi.
· Vedenkäsittelyjärjestelmä: Vesihuolto- ja viemärijärjestelmässä ja jätevedenkäsittelylaitoksissa se voi seurata pumpun poistoaukon painetta, vesitornissa jne. Vesitasoa varmistaaksesi järjestelmän normaalin toiminnan ja automaattisen veden täydennyksen ja veden tarjonnan hallinnan saavuttamiseksi.
· LVI (lämmitys, tuuletus ja ilmastointi): Sitä käytetään jäähdytetyn veden ja jäähdytysveden painetta ilmastointijärjestelmässä, samoin kuin kattilan höyryn jne. Paineen varmistamiseksi järjestelmän turvallisen ja vakaan toiminnan ja energiansäästöhallinnan saavuttamiseksi.
· Hydrauliikka- ja pneumaattiset järjestelmät: Eri hydrauliasemilla ja pneumaattisissa laitteissa paineesignaalien tarkka mittaus ja etälämpötila helpottavat järjestelmän paineen säätämistä ja vikojen diagnoosia.

II. Etäpainemittarien valinta
1, alue ja tarkkuus
· Alue: Valitse 1,5 - 2 -kertainen todelliseen maksimpaineeseen (esimerkiksi jos suurin paine on 10 MPa, valitse alue 15 - 20 MPa).
· Tarkkuus: Yleisiä teollisuussovelluksia käytetään 1,0 -luokkaa. Sovelluksille, joilla on korkeampi tarkkuusvaatimukset, olisi valittava 0,5 -luokka (kuten lääke- ja tarkkuusvalmistusteollisuudessa).
2, signaalin lähtötyyppi
· Analoginen signaali: 4-20 mA (korkea interferenssinvastaisuus, sopiva pitkän matkan siirtoon), 0-10 V (lyhyille etäisyyksille).
· Digitaaliset signaalit: RS485 (MODBUS -protokolla), HART -protokolla (yhteensopiva sekä analogisten signaalien että digitaalisen viestinnän kanssa).
3, Keskikokoinen yhteensopivuus
· Yleinen väliaine: (vesi, ilma) 304/316 Ruostumattomasta teräksestä valmistettu kalvo.
· Syövyttävät väliaineet (happo, alkal) - Hastelloy -seos, tantaali tai keraamiset kalvot.
· Paksu tai kiteytettävä väliaine: litteä kalvorakenne tai asennettu erottelukalvo.
4 ， ympäristön sopeutumiskyky
· Lämpötila -alue: Normaali -20 -80 ℃. Valitse korkean lämpötilan ympäristöissä korkean lämpötilan kestävä tyyppi (kuten -40-150 ℃).
· Suojaustaso: IP65 (pöly ja vedenpitävä), IP67 (lyhytaikainen upotus).
· Räjähdyksenkestävät vaatimukset: Syttyvien ja räjähtävien aineiden ympärillä olevien ympäristöjen on noudatettava standardeja, kuten Ex IIC T6.
5, Asennusmenetelmä:
· Kierreyhteys: M20*1,5, G1/2 (universaali tyyppi).
· Laipan asennus: DN25/DN50 (suurille putkille tai korkeapaineisille skenaarioille).

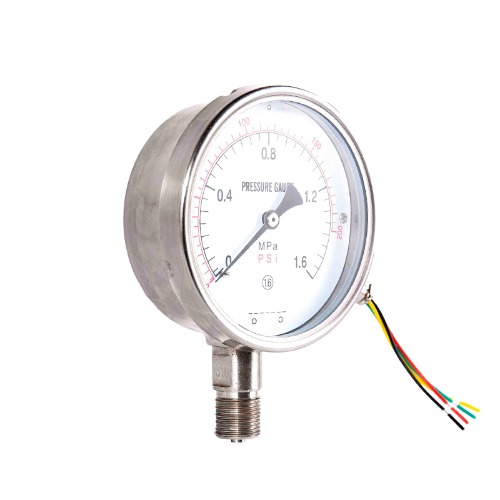

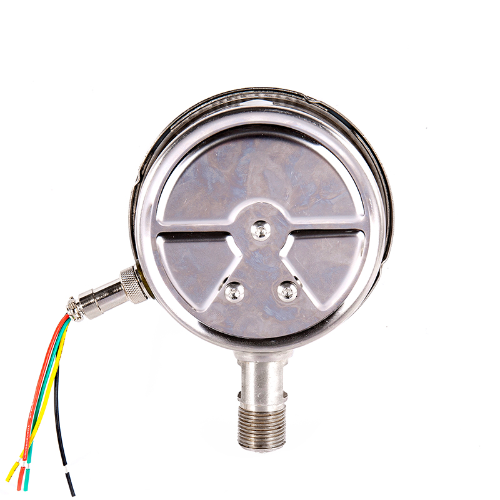

Resistenssi kaukosääde (anti-värjäytymisenesto) painemittari

Tekninen eritelmä

Malli	Ytz (n) 100	Ytz (n) 150
Halkaisija	100 mm	150 mm
Säikeen koko	M20*1,5
Tarkkuus	± 1,65fs
Alue (MPA)	TYÖTYS: -0,1 ~ 0 Vaccum -paine: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1,5 -0,1 ~ 2,4 Paine: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6 0 ~ 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 0,4 0 ~ 0,6 0 ~ 40 0 ~ 60 0 ~ 100 0 ~ 160
Työlämpötila	Tempearture: -25-55 ℃ ， suhteellinen kosteus ： 5-85%
Sähköparametri	Käyttöjännite: Litterin välinen jännite ① - ② ≤ 6 VDC Aloitusvastus: 3Q - 20Q Arvioitu vastus: 310 - 370 ohmia tai 340 - 400 ohmia
Seisminen luokka	V: H: 2, Nestemäinen V.H.3

Tämäntyyppinen instrumentti soveltuu nesteiden, kaasujen tai höyryjen paineen mittaamiseen, joilla ei ole räjähdysvaaraa, älä kitey, älä jähmetty ja älä aiheuta korroosiota kuparin ja kupariseoksien kanssa. Painearvon osoittamisen lisäksi instrumentti muuntaa mitatun arvon vastussignaaliksi sisäisen liukuvan vastuslähettimen kautta ja välittää sen mittauspisteestä kaukana olevaan toissijaiseen instrumenttiin, mikä mahdollistaa keskitetyn havaitsemisen ja kaukosäätimen. Kotelon sisäontelo on täynnä vaimennusöljyä, joten sillä on kyky vastustaa värähtelyä työympäristössä ja keskipitkän painepulsaatiot.
