Ydinopas valosähköisen kosketuspainemittarin mallille, rakenteelle ja materiaalille

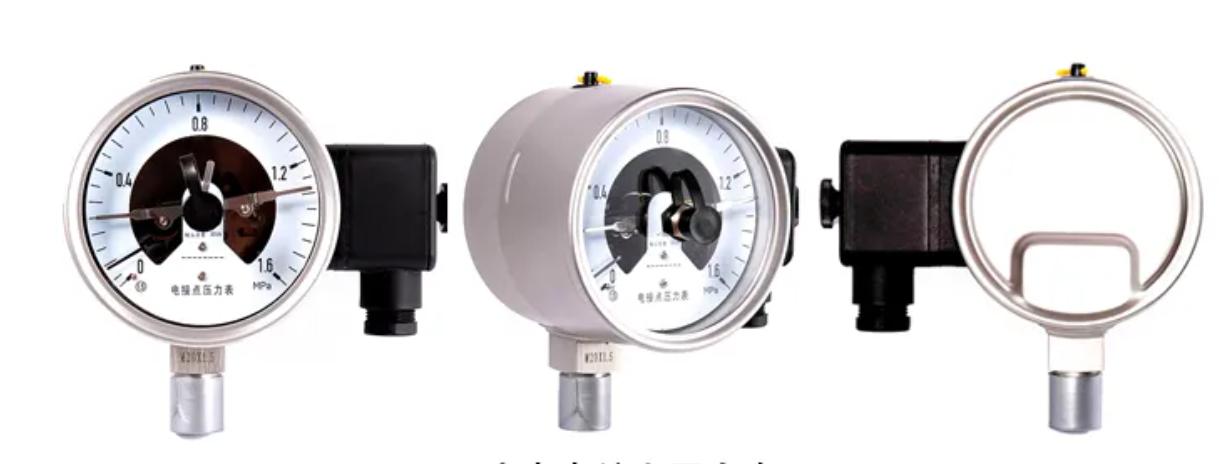

Fotoelektrinen kosketuspainemittari

Valosähköinen kosketus painemittari on älykäs instrumentti, joka integroi paineen mittauksen, näytön ja automaattisen ohjauksen. Se havaitsee painearvon kosketuksella kosketuksella fotoelektrisen tunnistustekniikan avulla ja voi tuottaa kytkinsignaalin, kun paine saavuttaa esiasetetun ylä- tai alarajan, säätelee siten ulkoisten laitteiden alkamista tai pysäyttämistä (kuten vesipumput, moottorit, hälytykset jne.).

Voit pitää sitä erittäin "älykästä" ja "turvallisena" painekytkimenä, joka on varustettu intuitiivisella osoittimella.
Teollisuusautomaation hallinnassa paineenvalvonnan ja hälytyksen tarkkuus vaikuttaa suoraan tuotannon turvallisuuteen ja tehokkuuteen. Fotoelektrinen kosketuspainemittari avainlaitteena, jolla on sekä mittaus- että ohjaustoiminnot, sen mallin valinta, rakennesuunnittelu ja materiaalien ominaisuudet muodostavat usein valintaprosessin ytimen. Tänään opastamme sinua purkamaan nämä kolme ydinulottuvuutta ja auttamaan sinua ymmärtämään nopeasti valinnan keskeiset kohdat.

1 ， Fotoelektristen kosketuspainemittarien yleiset mallit
· YXC -sarja: Perustyyppinen fotoelektrinen kosketuspainemittari, sopiva yleisiin teollisuusympäristöihin.
· YXG -sarja: Suuri tarkkuustyyppi, mittaustarkkuudella 0,5 -luokkaan.
· YXK -sarja: Räjähdyksenkestävä tyyppi, joka sopii syttyviin ja räjähtäviin ympäristöihin.
· YXW -sarja: Terveystyyppi. Erityisesti suunniteltu elintarvike- ja lääketeollisuudelle.
· YXF -sarja: Korroosionkestävä tyyppi, joka sopii erittäin syövyttäviin väliaineisiin.

2, rakenne: Kolme ydinkomponenttia määrittää instrumentin suorituskyvyn
Valoelektrisen kosketuspainemittarin rakenne on suunniteltu "tarkan mittauksen luotettavan hälytyksen" ympärille, ja se koostuu pääasiassa kolmesta päämoduulista. Jokaisella komponentilla on selkeä vastuunjako:

· Mittausmekanismi: Ydinkomponentti on Bourdon -putki. Kun mitattu väliaine tulee putkeen, putken runko läpi muodonmuutoksen paineesta johtuen, ja tämä muodonmuutos siirretään kytkentätangon läpi osoittimen kiertämiseksi, saavuttaen siten painearvon mekaanisen näytön.

· Fotoelektrinen muuntamismekanismi: Se koostuu varjostuslevystä, valonlähteestä ja fotoelektrisestä anturista. Kun osoitin (tai osoittimeen kytketty varjostuslevy) kääntyy esiasetettuun ylä- tai alaraja -asentoon, varjostuslevylohkot tai johtaa valonlähteen, laukaisee fotoelektrisen anturin kytkimen signaalin lähettämiseksi, saavuttaen siten painihälytyksen tai ohjauksen.

· Kuori- ja risteyslaatikko: Kuori suojaa sisäisiä komponentteja, kun taas liitäntälaatikkoa käytetään ohjauspiirin kytkemiseen. Jotkut mallit voivat sisältää lämmön hajoamisreiät tai tiivistysrakenteet, jotka sopivat eri ympäristöihin.

3, materiaali: sopeutuminen työoloihin on avain
Materiaalin valinnan tulisi perustua mitattavaan väliaineeseen (kuten syövyttävät nesteet, korkean lämpötilan kaasut) ja ympäristö (kuten kosteus, pöly). Ydinkomponenttimateriaalit ovat seuraavat.

· Bourdon -putki:

Yleinen väliaine (vesi, ilma): Kupariseos (H62 messinki), alhaiset kustannukset ja hyvä sitkeys;

Syövyttävät väliaineet (happo- ja alkaliliuokset): 316L ruostumatonta terästä, jolla on voimakas korroosionkestävyys;

Korkean lämpötilan väliaine (> 150 ℃): Hastelloy -seos, kestävä korkeille lämpötiloille ja hiipiä.

· Tapaus:

Normaali ympäristö: ABS -tekniikan muovi, kevyt ja eristävä;

Ankarat ympäristöt (ulkona, kemialliset alueet): 304 ruostumatonta terästä, ruostekestävää, iskunkestävää.

· Yhteys:

Yleisesti käytetään jousputken suunnittelun mukaisesti, joka estäisi eri metallien aiheuttamat korroosion, 304 ruostumatonta terästä ja messinkiä.

· Osat:

Nitriilikumit: Öljyjen ja veden kestävä, lämpötila -alue -40 -120 astetta.

Fluorikumit: Soveltuu voimakkaaseen syövyttävään ja korkean lämpötilan väliaineeseen lämpötila -alueella -20 -120 astetta.

Yhteenveto:
Jos haluat valita oikean valosähköisen kosketuspainemittarin, avain on "mallin ymmärtäminen vaatimusten määrittämiseksi, rakenteen ja suorituskyvyn ymmärtämiseksi ja asianmukaisen materiaalin valitsemiseksi tietyille sovellusolosuhteille".

Jaamme myös instrumentin asennus-, kalibrointi- ja käytännön toimintatekniikat. Jos sinulla on lisää ehdotuksia tai kysymyksiä, ota rohkeasti yhteyttä milloin tahansa! "
